产品详情

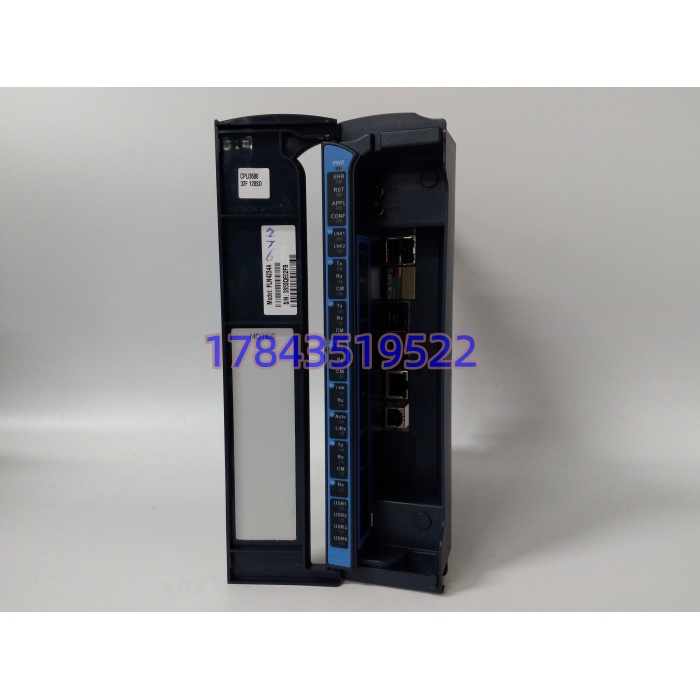

・完整型号：FLN4234A（CPU3680）・品牌：Motorola・适配系统：ACE3600 RTU/SCADA 站场控制系统
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 产品全称 | ACE3600 CPU3680 Processor Module FLN4234A |
| CPU 芯片 | Freescale PowerPC II MPC8720（32 位） |
| DRAM 内存 | 32MB（用户可用 10MB） |
| Flash 存储 | 16MB（用户程序可用 3MB） |
| 通讯接口 | 10/100M 以太网、RS‑232、RS‑485 多组串口，支持多种 SCADA 规约 |
| 供电电压 | 10.8‑16VDC 直流供电 |
| 实时时钟 | 板载 RTC，后备锂电池备份时钟参数 |
| 安装形态 | ACE3600 标准机架前插拔模块 |
| 工作温度 | -20℃ ~ +70℃，控制柜无凝露、无腐蚀性气体 |
| 热插拔 | 不支持热插拔，带电拔出整机 RTU 停止运行 |
| 生命周期 | 停产，原厂不再接单生产 |
| 版本提醒 | FLN4234A 内部存在硬件小版本，不同版本固件不可随意互刷 |
产品介绍

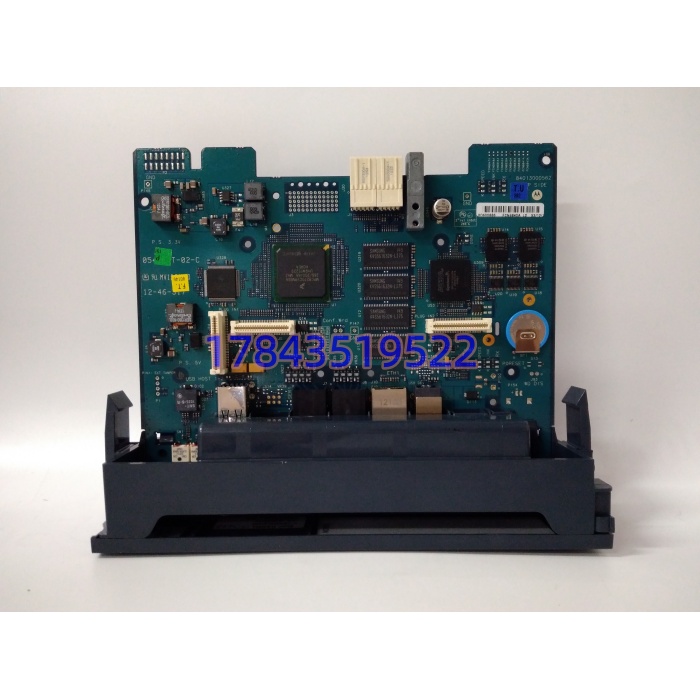

（运维现场经验视角）FLN4234A CPU3680 是国内油气长输管线、输油泵站、电力开闭站大量在用 ACE3600 RTU 的大脑。很多老管线 SCADA 站场全部依靠这套控制器把压力、流量、阀门状态上传至调度中心，同时执行站场本地联锁逻辑。现场踩坑点：板载后备锂电池是高频故障点。电池老化漏液会腐蚀 PCB 走线；电池耗尽之后，断电会丢失系统时间，部分规约通讯直接异常，但不会直接报硬件故障，很多运维容易忽略这个隐患。市面上不少贸易商把外观近似的其他 Motorola MVME 系列板卡拿来混淆，MVME 系列不能直接替代 FLN4234A。整套 ACE3600 平台服役大多超过 15‑20 年，内存、Flash 芯片老化是高发故障。海外调货周期普遍 35 天以上，站场无备用 CPU 会直接造成站场失去调度监控。
应用场景与库存策略
RTU 主控一旦故障，整个站场全部测点失联，调度中心看不到现场数据，站场只能就地人工操作，属于高风险故障。很多站场只储备 I/O 板，忽视 CPU 备件。
- 油气长输管线、分输站 ACE3600 系统：压力、流量采集，阀门联锁控制；建议常备 1 块缓冲备件，划入 A 类站场关键备件。
- 石油泵站、储油库 SCADA 远程监控机柜。
- 电力、水利泵站存量 RTU 系统。
- 海外管线项目大修：大修窗口期锁定备件，跨境运输震动极易造成 BGA 芯片隐性虚焊，到货必须完整上电加载工程程序测试。
真实案例：某输气管道分输站 FLN4234A 内部 Flash 芯片老化，RTU 频繁死机重启，调度中心数据时断时续。站场无备用 CPU，全球寻货耗时 34 天。故障期间站场安排人员 24 小时就地值守抄录压力流量，手动干预阀门，极大增加运行风险。事后全线梳理所有 站场，补齐 CPU 备件，同步统一更换全部板载后备锂电池。
