描述
产品深度介绍
MOOG D136-001-007 是MSC I 系列旗舰级双轴运动控制器，专为电液伺服系统设计，广泛应用于航空测试、冶金轧机、材料试验机等高精度液压控制场景。
这款控制器集成32 位 RISC 处理器与PLC 功能，可同时控制 2 台液压伺服作动器，实现位置、速度、力的闭环控制。支持 SSI / 增量编码器接口，配备 8 路模拟输入、2 路模拟输出及 8 路数字 I/O，满足复杂信号采集与控制需求。搭载 CANopen、Ethernet、RS-232 等通讯接口，可与上位机及第三方设备无缝集成。

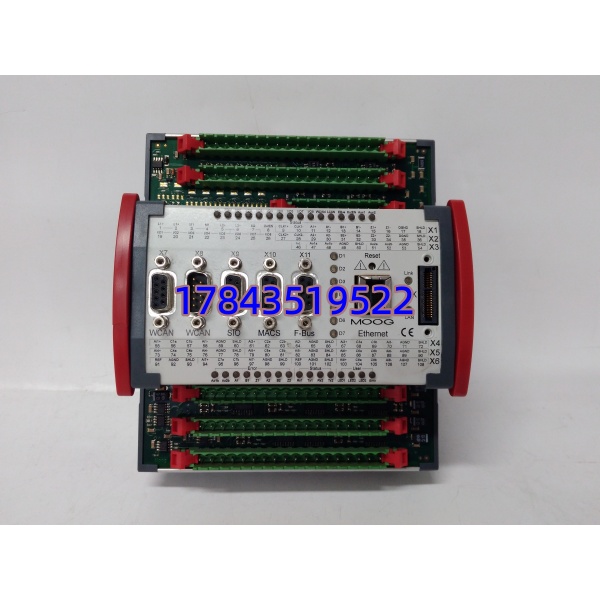

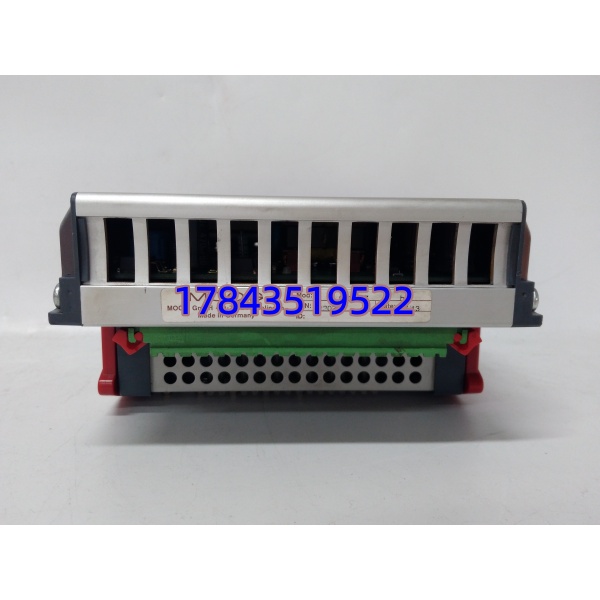

MOOG D136-001-007
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | D136-001-007（MSC I 系列） |
| 控制轴数 | 2 轴（液压伺服专用） |
| 处理器 | 32 位 RISC，40MHz |
| 内存 | 4MB Flash EEPROM |
| 控制周期 | 最小 400 微秒 |
| 模拟输入 | 8 通道，16 位分辨率（±10V/±20mA） |
| 模拟输出 | 2 通道，16 位分辨率（±10V） |
| 数字 I/O | 8 入 / 8 出 |
| 位置接口 | 2×SSI / 增量编码器（可配置） |
| 通讯接口 | CANopen×2、Ethernet、RS-232×2 |
| 供电 | 24VDC ±10%，功耗≤45W |
| 工作温度 | 0℃ ~ +55℃ |
| 尺寸（宽 × 高 × 深） | 180mm × 120mm × 45mm |
| 重量 | 约 1.5kg |
| 安装方式 | DIN 导轨安装 |

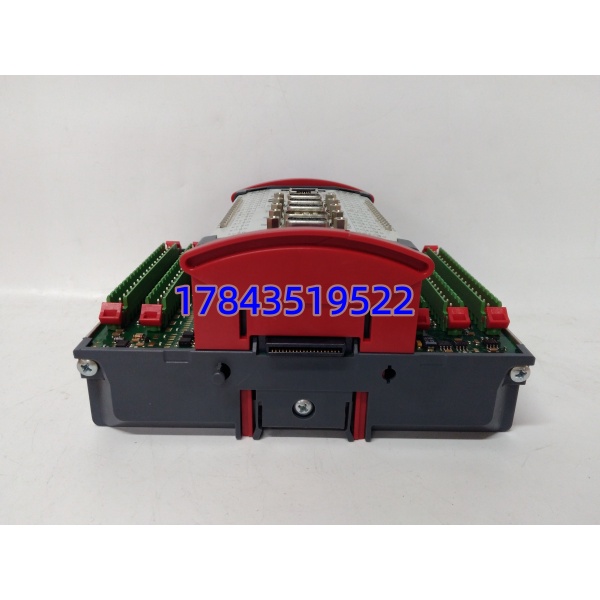

MOOG D136-001-007
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 切断液压系统动力源，泄压后锁定
- 断开控制器 24V 电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：
- 十字螺丝刀（PH1）、万用表、标签纸、手机（拍照）
阶段二：拆卸旧控制器（15 分钟）
- 拍照记录：接线端子、DIP 开关位置、导轨安装位
- 拆线：按标签逐一松开端子螺丝，取出线缆
- 释放卡扣：拨开导轨两端固定卡扣，垂直取出控制器
- 检查背板：清理灰尘，确认连接器针脚无弯曲
阶段三：安装新控制器（15 分钟）
- 静电防护：从防静电袋取出控制器，避免接触金属触点
- 配置复刻：对照照片设置DIP 开关（站地址、终端电阻、通讯协议）
- 导轨安装：垂直推入导轨，卡扣自动锁定，确认牢固
- 恢复接线：按标签逐线对应，端子螺丝扭矩 0.5N・m
- 自检：控制器水平、接线牢固、无工具遗留
阶段四：上电测试（20 分钟）
- 上电前检查：测量 24V 电源正常，无短路
- 控制器上电：观察 LED 指示灯（PWR 绿灯常亮、RUN 绿灯闪烁为正常）
- 软件配置：
- 连接 MOOG MACS 软件，扫描识别新控制器
- 核对固件版本（建议与原系统一致）
- 配置轴参数、通讯参数、I/O 映射
- 功能测试：
- 空载试运行：点动控制伺服阀，检查动作方向与响应
- 闭环测试：接入编码器 / 传感器，执行位置闭环，验证精度
- 负载测试：带载运行 30 分钟，监测温度与稳定性
- 恢复系统：测试正常后，恢复液压系统动力，投入运行
技术避坑指南
1. 固件版本不匹配
- 问题：新控制器固件过新 / 旧，导致与上位机通讯失败或控制算法异常
- 避坑：
- 替换前读取原控制器固件版本（如 V2.5.1）
- 采购时明确固件版本范围
- 版本差异时，联系供应商刷新至兼容版本
- 案例：某材料试验机更换后，伺服抖动严重，排查发现固件从 V2.3 升至 V3.0，控制算法不兼容，降级后恢复稳定
2. 通讯参数配置错误
- 问题：CANopen 节点地址、波特率或 Ethernet IP 设置错误，导致网络冲突或通讯中断
- 避坑：
- 更换前拍照记录旧控制器通讯参数
- CANopen 波特率常用 250kbps/500kbps，避免与现有设备重复节点地址
- Ethernet IP 需与上位机同网段，网关正确
- 警示：通讯故障占比高，务必核对参数！
3. 伺服阀接线极性错误
- 问题：伺服阀控制信号正负极接反，导致动作方向相反或无法动作
- 避坑：
- 确认伺服阀型号与接线定义（MOOG 伺服阀常见 ±10V 控制）
- 接线前用万用表测量控制信号极性
- 空载点动测试，反向则调换接线
- 案例：工程师接反伺服阀线，上电后液压缸反向冲出，损坏工装，损失超 5 万元
4. 静电击穿风险
- 问题：冬季干燥环境未防静电，控制器芯片被静电损坏
- 避坑：
- 全程佩戴防静电手环并可靠接地
- 控制器放置在防静电垫上
- 禁止用手直接触摸背板连接器针脚
- 警示：静电损坏属人为故障，不在质保范围内！
常见问题解答（FAQ）
Q1：D136-001-007 支持热插拔吗？
A：不支持。该控制器属于液压系统核心控制部件，更换必须断电操作。热插拔会导致：
- 背板连接器烧毁
- 伺服阀误动作，引发设备损坏或安全事故
- 程序丢失风险需停机并泄压后更换，确保安全。
Q2：D136-001-007 和 D136-002-005 有什么区别？能直接替换吗？
A：两者均为 MOOG MSC I 系列控制器，核心差异如下：
表格
| 型号 | 控制轴数 | 模拟输出 | 通讯接口 | 应用场景 |
|---|---|---|---|---|
| D136-001-007 | 2 轴 | 2 通道 | CANopen/Ethernet | 双轴液压伺服 |
| D136-002-005 | 4 轴 | 4 通道 | CANopen/Profibus | 多轴同步控制 |
替换建议：硬件引脚兼容，但需重新配置轴参数与通讯程序，不能直接替换。
Q3：这个控制器的质保期多久？
A：我们提供12 个月原厂质保（自发货日起），覆盖：
- 非人为硬件故障
- 出厂功能缺陷
- 质保期内免费维修或更换
除外责任：静电损坏、进水、过压、人为磕碰及液压油污染等人为损坏。
Q4：可以提供原厂测试报告和溯源信息吗？
A：可以。我们供应的 D136-001-007 均为原厂全新正品，可提供：
- 原厂装箱单、出厂合格证
- 序列号（可在 MOOG 官网查询真伪）
- 入库检测报告、上机测试视频
- 报关单（进口溯源）
Q5：现货库存有多少？交期多久？
A：当前现货库存 3 台，可当天发货；批量订单（≥5 台）交期 10-15 天。支持加急发货（顺丰空运，1-3 天送达）。
