描述
关键技术规格
- 处理器：PowerPC 40 MHz
- 内存：2 MB RAM、4 MB Flash EEPROM
- 最小任务周期：400 μs
- 模拟量 I/O：8 路输入、2 路输出，16 位分辨率
- 数字量 I/O：8 路可编程输入 / 输出
- 位置反馈：2 路 SSI / 增量编码器接口
- 通讯接口：2×CAN/CANopen、2×RS-232、以太网、E-Bus 扩展总线
- 可选接口：Profibus-DP 从站
- 供电：24 VDC
- 安装：DIN 导轨（IP20 防护）
- 尺寸（长 × 宽 × 高）：150 × 170 × 105 mm
- 重量：约 1.3 kg
产品深度介绍

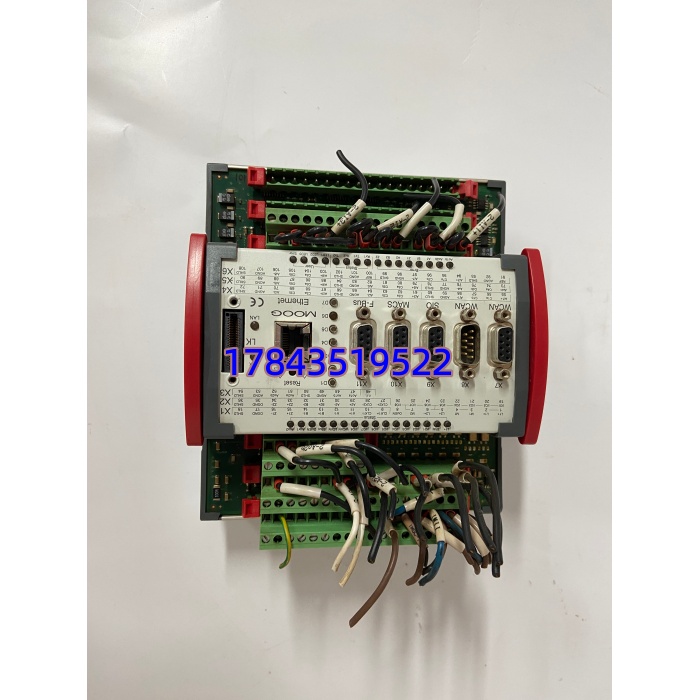

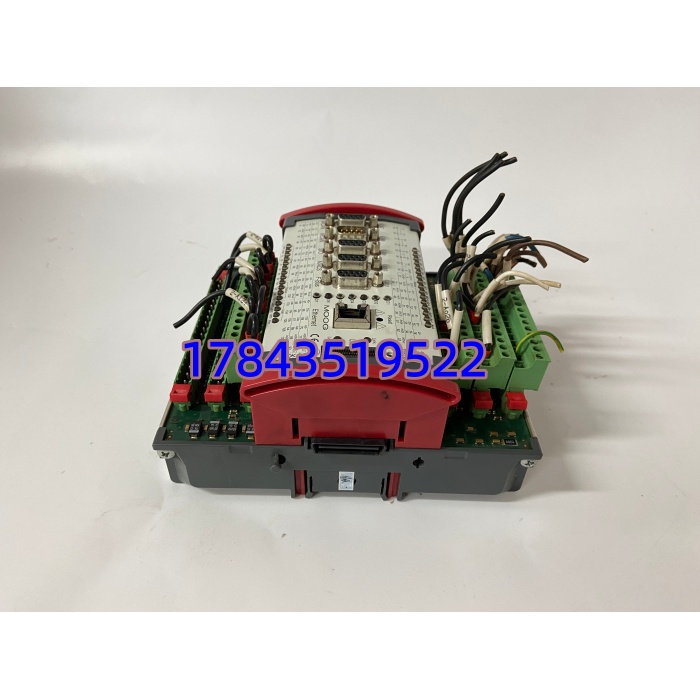

MOOG D136-001-007 是穆格 MSC I 系列高性能运动控制器，集成 PLC 与伺服控制能力，专为双轴液压或电动伺服系统设计。采用模块化硬件与 IEC 61131 编程环境（MACS 软件），可实现位置、速度、力的高精度闭环控制，最小任务周期 400μs，响应速度达微秒级。自带丰富 I/O 与多协议通讯接口，支持 E-Bus 扩展，适配复杂多轴联动与分布式控制场景。
应用场景与行业案例
工程痛点
高精度设备需同步控制多轴，传统控制器响应慢、同步精度低，且液压 / 电动系统适配性差，调试周期长，影响生产效率与产品质量。
典型应用场景
- 航空航天：飞行模拟器、测试设备的液压伺服作动器控制，高精度力 / 位置闭环。
- 工业液压：注塑机、压力机、压铸机的双轴同步控制，高速闭环响应。
- 机器人：关节伺服控制、多轴联动，适配精密运动与轨迹跟踪需求。
- 汽车制造：焊接工装、测试台架的伺服驱动控制，支持 CANopen 总线组网。
- 能源设备：风电叶片测试、电站伺服执行器控制，宽温稳定运行。
真实案例
某航空测试实验室需升级液压伺服测试系统，原控制器同步误差大、响应滞后，无法满足高精度力控要求。更换 D136-001-007 后，通过 MACS 软件配置双轴同步闭环，400μs 周期确保实时响应，同步精度提升至 ±0.01mm，支持 SSI 编码器高精度反馈。调试周期缩短 50%，系统稳定运行超 2 年无故障，后续该实验室将其纳入标准配置，常备 2 台备件。
核心卖点与差异化
- 双轴高精度控制：40MHz 处理器 + 400μs 周期，同步精度 ±0.01mm，适配液压 / 电动双系统。
- 集成 PLC + 伺服：无需额外 PLC，IEC 61131 编程，降低系统成本与复杂度。
- 多协议通讯：CANopen/RS232 / 以太网，支持 E-Bus 扩展，兼容主流工业网络。
- 高分辨率 I/O：16 位模拟量，8 入 2 出，适配高精度传感器与执行器。
- 质保与测试：全新原装 12 个月质保，出厂做 48 小时老化、闭环控制全功能测试，可提供报告。
