描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 处理器 | 400 MHz 高性能 CPUMoog Inc. |
| 内存 | 128 MB RAM，32 MB Flash EEPROMMoog Inc. |
| 最短任务周期 | 100 微秒 (Base Tick)Moog Inc. |
| 位置传感器接口 | 4 路，可配置为 SSI 或增量编码器 |
| 数字 I/O | 8 路可配置 I/O |
| 模拟 I/O | 8 路输入 / 2 路输出，16 位分辨率 |
| 标准通信接口 | 2×CAN/CANopen、1×RS-232、以太网、E-Bus 扩展 |
| 可选通信接口 | Profibus-DP 从站、EtherCAT 主 / 从站 |
| 工作电压 | 24 V DC |
| 工作温度 | -20°C 至 +70°C |
| 防护等级 | IP20 |
| 尺寸 | 约 120 mm × 80 mm × 40 mm |
| 重量 | 约 0.5 kg |
产品深度介绍

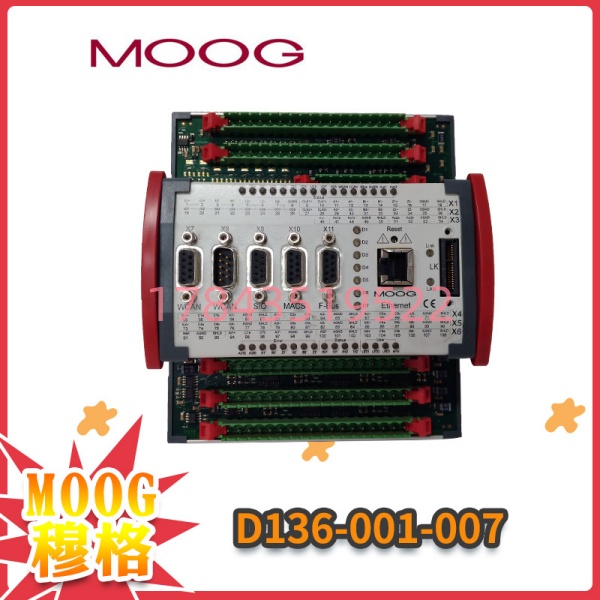

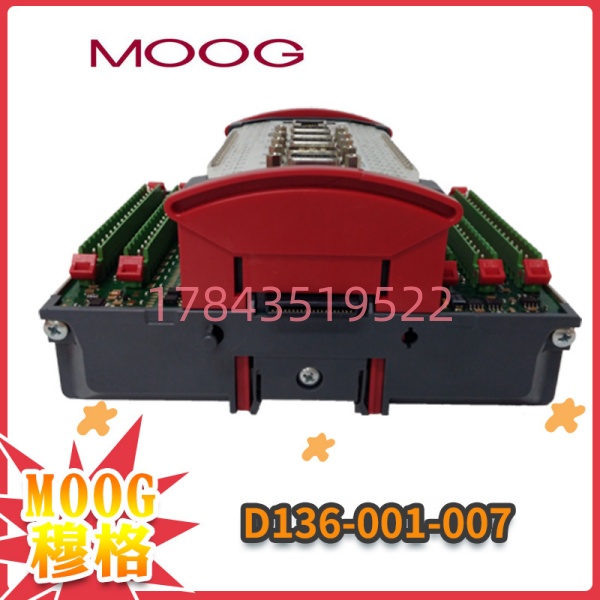

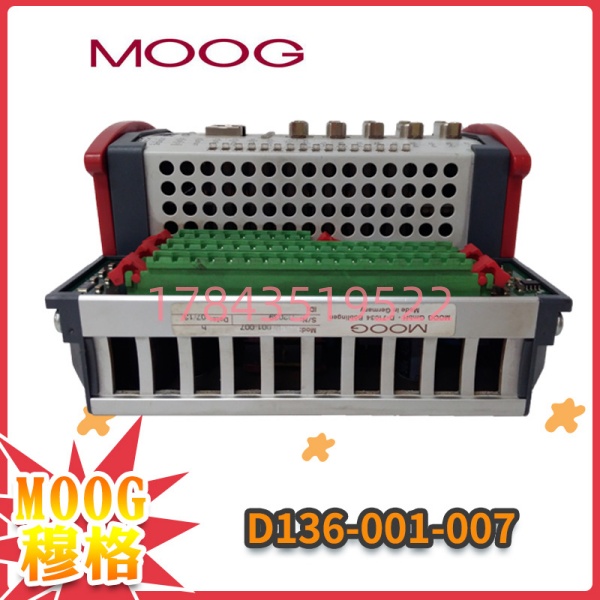

穆格 D136-001-007 是 MSC II 系列的可编程伺服控制器，集成 PLC 功能，专为多轴电液或电气运动控制系统设计Moog Inc.。它基于 IEC 61131 标准开发，通过 MACS 软件开发环境实现灵活编程，可快速构建复杂控制逻辑与运动算法Moog Inc.。作为 M3000 家族的经典型号，该控制器以短周期、高可靠与多协议兼容见长，支持最多 7 个扩展模块挂载Moog Inc.。其 100 μs 级任务周期与高精度闭环控制，适用于对响应速度与同步性要求严苛的自动化场景，是 legacy 系统维护与升级的核心备件Moog Inc.。
应用场景与行业案例
一、工程痛点描述
老旧产线改造时，常遇到原 MSC I 控制器接口老化、I/O 不足或程序难以维护的问题。直接更换新系统需改动大量接线与程序，成本高、风险大。工程师最需要的是 “无缝兼容、即插即用” 的升级方案，既能保留原有控制逻辑，又能提升性能与扩展性。
二、典型应用场景
- 汽车制造 – 发动机装配线用于缸体、缸盖的精密拧紧与压装控制。多轴同步要求高，D136-001-007 的短任务周期可保证扭矩控制精度，配合 CANopen 总线实现多工位快速联动。
- 航空航天 – 作动器测试应用于飞机起落架、舵机的性能测试台。需精确模拟载荷与位移曲线，该控制器的高动态响应与力 / 位置双闭环能力，可满足高频次、高精度的测试需求。
- 冶金行业 – 轧机压下控制用于轧机 AGC（自动厚度控制）系统。在强干扰、大负载工况下，其抗干扰设计与快速响应特性，可维持轧制厚度的稳定性，减少废钢产生。
- 包装机械 – 高速灌装线适配高速灌装机、贴标机的多轴同步控制。EtherCAT 接口可实现高速数据传输，确保灌装精度与生产节拍的匹配。
- 能源设备 – 液压测试台用于汽轮机、燃气轮机液压系统的元件测试。可精确控制压力与流量的变化速率，模拟真实工况，验证元件耐久性。
三、真实案例
某汽车零部件厂的发动机缸体装配线，原 MSC I 控制器运行 15 年后频繁报错，I/O 模块老化导致拧紧精度下降。厂方计划更换，但担心重新布线与调试会导致停产一周。我们推荐直接使用 D136-001-007 替换，其 E-Bus 扩展接口与原系统完全兼容，原有程序可无缝迁移。仅用一天完成更换与调试，产线恢复生产，拧紧误差从 ±0.5 N・m 降至 ±0.1 N・m，生产效率提升 12%。后续该厂又采购了 3 台作为备件，彻底解决了老旧系统的后顾之忧。
