MOOG D136-001-007 | 电液伺服阀驱动模块 高精度闭环控制

描述

关键技术规格

产品深度介绍

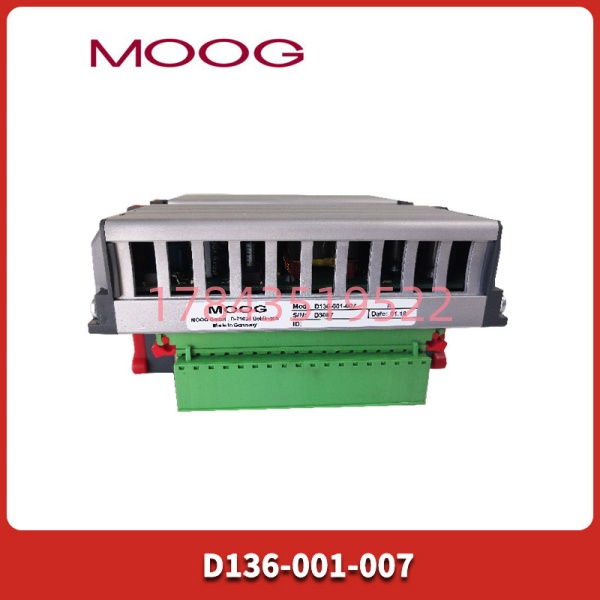

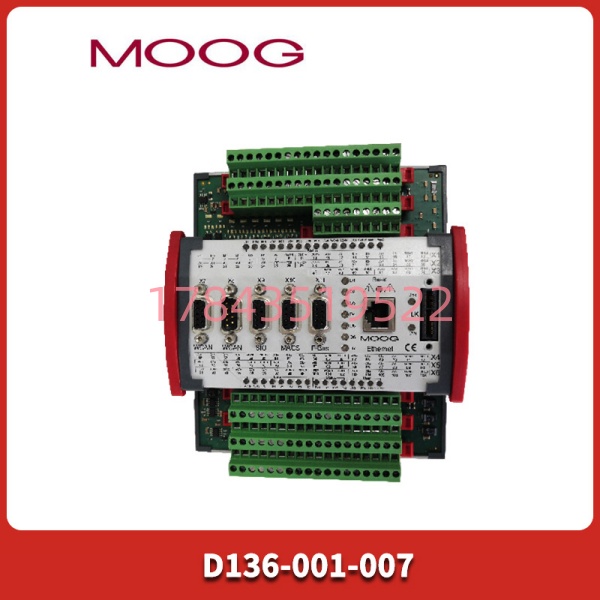

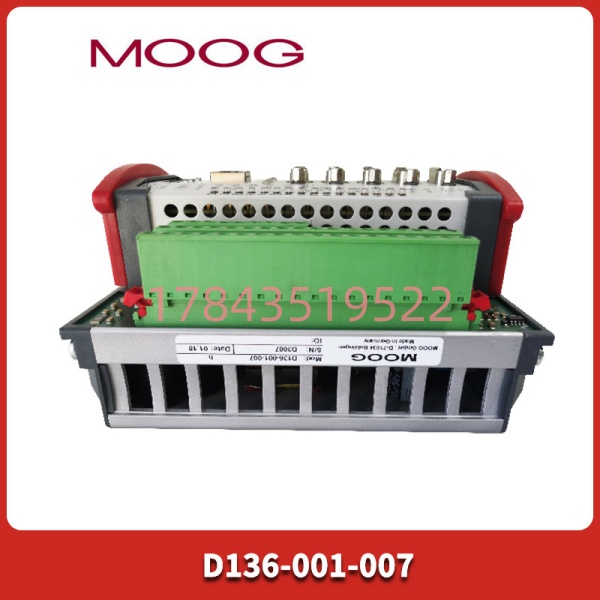

MOOG D136-001-007 是穆格 MSC I / MSC II 系列运动控制器的核心模块，本质上是一台自带PLC功能的双轴高性能伺服控制器 。这块模块专门为液压伺服作动器的闭环控制设计——简单说，就是接收上位机的指令信号，算出位置/速度/力的控制量，然后驱动伺服阀去执行，同时把传感器信号读回来形成闭环。整个响应时间控制在1毫秒以内 。

这模块的核心价值在于集成度。传统方案需要独立控制器 + 模拟量I/O模块 + 伺服阀放大器三件套，而D136-001-007把这三者做到一块板卡上。它内部搭载PowerPC处理器和4MB闪存，可独立运行控制算法 ；自带16路模拟输入（±10V / ±20mA）和4路模拟输出，直接接传感器和伺服阀 ；还集成了位置传感器接口（LVDT），支持液压缸的位置闭环，省掉外置信号调理模块 。

有一点需要注意：这款模块目前处于“成熟期向停产过渡”阶段（Mature/EOL Transition）。MOOG已转向新一代数字智能阀，但全球仍有大量MSC系统在运行。对于现有设备的维护来说，D136-001-007仍是不可替代的备件——一旦停产后断供，很难找到电气特性完全匹配的替代品 。

应用场景与行业案例

痛点：液压伺服系统跑偏了，调不回来

液压伺服系统的故障有个特点——它不像电气故障那么“干脆”。电机坏了就是不动，传感器坏了就是没信号。但液压系统出问题往往是“软故障”：动作变慢、定位不准、低速爬行、抖动。这种故障最难排查，因为你不知道是阀的问题、控制器的问题、还是油液的问题。

去年遇到一个案例。西南某航空测试台，用的是MOOG MSC I系统控制液压加载作动器。操作员反映说加载力控制不准，设定10吨，实际输出在9.5到10.5吨之间来回漂。维护工程师老赵折腾了一周——换了伺服阀、清洗了油路、校了传感器，问题依旧。

最后怀疑到控制器上。他们把D136-001-007模块拆下来发给我们检测。我们上测试台一测，发现其中一轴的模拟输出通道有非线性漂移——在小信号区间（<1V），输出偏差达到5%。这种问题在常规工况下不明显，但加载力要求精确时就暴露了。

换上备用模块后，系统恢复正常。老赵后来专门打了个电话：“早知道是控制器的问题，能省一周时间。这种软故障最难搞，只能靠替换法排查。”

典型应用场景

1. 燃气轮机燃油调节系统
   控制燃油伺服阀开度，稳定燃机进气量和转速。这场景对响应速度要求极高，燃油调节延迟超过20毫秒就可能导致燃烧不稳定。D136-001-007与GE Mark VI系统配合使用，实现“指令→驱动→反馈”的完整闭环 。
2. 金属成型设备（锻压机/折弯机）
   液压缸的位置和压力双闭环控制。这类设备要求低速运动无爬行、高速运动无冲击。MSC控制器的1ms响应时间和LVDT接口正好满足需求 。
3. 航空结构强度测试台
   多通道液压加载系统的力控。测试台需要精确控制作动器输出载荷，模拟飞机飞行中的受力情况。控制精度要求±0.1% FS，普通PLC做不了 。
4. 风电变桨液压系统
   控制变桨液压缸的位置，调节桨叶角度。风场环境恶劣——温度变化大、振动强、电磁干扰多。采用光电隔离设计，隔离电压2500V AC，能在这种环境下稳定运行 。
5. 船舶推进液压系统
   舵机、调距桨的液压执行机构控制。这类场景对可靠性要求极高——船舶在海上航行时，液压系统出故障可不是闹着玩的。冗余设计和故障自诊断功能是标配 。

三个踩坑提醒

❗ 型号别搞混。 是MSC I/II系统用的控制器模块，市面上还有名字类似的伺服阀产品（如D136系列阀）。采购前确认你要的是“控制器模块”还是“伺服阀本身”。一个插在机柜里，一个装在液压管路上，完全不是一回事 。

❗ 程序备份比模块本身重要。 换模块之前，一定用MOOG的配置软件把旧模块的参数和应用逻辑读出来。MSC控制器内部运行的是用户编写的控制程序，没有备份的话换上新模块就是一块“白板”，得重新编程调试。如果旧模块已经彻底无法通信，那就麻烦了——提前做好备份，别等坏了才想起来。

❗ 注意DIP开关和跳线配置。 模块上的地址、波特率、终端电阻设置必须和旧模块一致。换模块前拍照记录所有开关位置。这是最常见的低级错误——板子换上了，系统不认，查了半天发现是地址没对上。
