描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料型号 | S72402-NANANA-NA-225 |
| 供电输入 | 三相交流 208V~480VAC 50/60Hz，宽幅工业电网适配科尔摩根Kollmorgen |
| 输出电流 | 24A RMS 连续；2s 短时峰值 48A，重载主轴 / 辊道负载专用 |
| 直流母线电压 | 最高 900V DC，适配大功率永磁同步电机 |
| 散热方式 | 后部集成强制风冷风机，整机重量 5.5kg |
| 控制环带宽 | 速度环 1kHz 高动态响应，抑制齿槽转矩，低速无抖动 |
| 标准通讯 | 板载 EtherCAT（实时多轴同步）、CANopen；预留 RS232 调试口 |
| 反馈兼容 | Hiperface DSL、SFD3 单电缆编码器、增量式编码器、旋转变压器 |
| 安全功能 | 标准双通道 STO 安全扭矩关断，满足 SIL2 设备安全规范Kollmorgen |
| 内置功能 | IEC61131 标准宏编程、自动电机参数辨识、齿槽抑制算法、MMC 参数存储卡插槽 |
| 控制模式 | 位置闭环、速度闭环、转矩闭环三种模式无缝切换 |
| 安装方式 | 35mm 标准 DIN 导轨立式机柜安装，模块化堆叠布局 |
| 防护等级 | IP20，仅限电控柜内部安装 |
| 工作温度区间 | 0℃ ~ +40℃；存储 – 40℃ ~ +85℃，相对湿度 5~95% 无凝露 |
| 抗振动等级 | IEC 60068 3M1 工业级，适配机床持续振动柜体 |
| 内置保护 | 过流、过压、欠压、过热、编码器断线、输出短路硬件自锁保护 |
| 配套电机系列 | AKM、AKD、DK 系列大功率同步伺服电机，主轴 / 辊道大功率机型 |
产品深度介绍

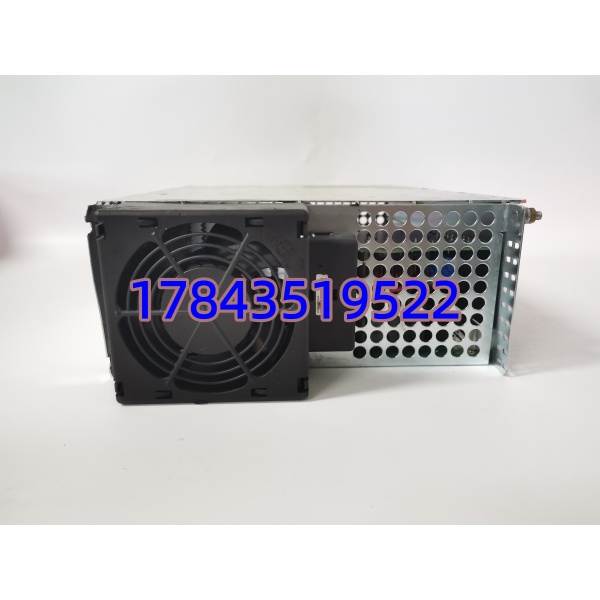

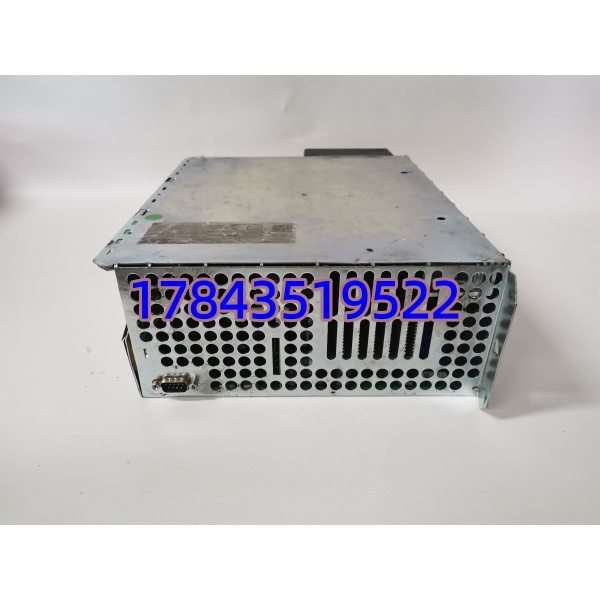

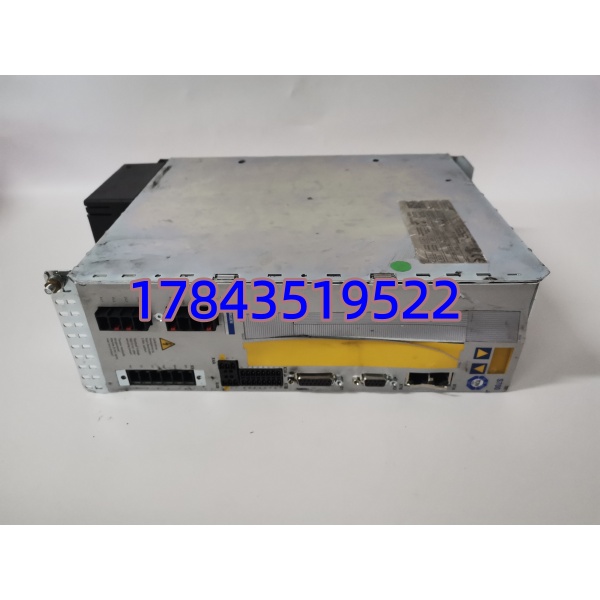

S72402-NANANA-NA-225 是科尔摩根 S700 系列三相大功率伺服驱动器，面向需要大转矩、高速动态响应的工业主轴、轧辊、涂布辊、重型多轴设备设计。整机集成双通道硬件 STO 安全回路，无需额外安全模块即可实现设备紧急停机，满足欧盟机械安全标准；原生支持 Hiperface DSL 单电缆编码器，电机动力线与反馈线合二为一，大幅减少现场布线工作量。板载 EtherCAT 实时工业以太网，多轴同步误差微秒级，印刷套印、锂电涂布、数控加工中心多轴联动精度大幅提升；内置 IEC61131 逻辑编程，无需上位 PLC 即可独立完成凸轮同步、电子齿轮、张力闭环等复杂运动工艺。配备 MMC 存储卡插槽，整机参数、固件一键备份复制，设备批量调试、备件替换无需重复整定电机参数；标配自动电机辨识算法，上电自动识别电机电阻电感、编码器零点，现场调试效率显著提升。现场老旧设备高发故障：内置滤波电容老化、风机积尘散热不足、总线收发芯片衰减，表现为主轴转速抖动、定位偏移、EtherCAT 总线频繁掉线；更换原装 S72402-NANANA-NA-225 后，三环控制精度、多轴同步性能完全恢复出厂标准。
应用场景与行业案例
工程痛点描述
机床、涂布、包装老旧产线 S700 驱动器长期高温粉尘运行，电容衰减、散热风机老化，出现主轴速度振荡、张力控制漂移、多轴同步失步；原厂全线停产，长采购周期内只能降速减产，产品良率下滑，无法满足客户产能交付要求。临时通用驱动器无法兼容原有单电缆编码器与 STO 安全回路，设备安全校验不通过。
典型应用场景
- 数控加工中心、龙门铣床 大功率主轴驱动立式 / 龙门机床大功率主轴 24A 大电流输出，高速铣削动态响应强，抑制切削振动，提升加工光洁度与尺寸精度。
- 锂电隔膜、铝箔涂布分切生产线 牵引辊、收放卷张力控制多辊道电子齿轮同步控制，微秒级 EtherCAT 同步消除薄膜拉伸、跑偏，满足微米级涂布厚度工艺要求。
- 高速印刷、标签复合设备 印刷滚筒同步伺服多色套印电子凸轮联动，速度波动抑制算法杜绝套印偏差，适配高速连续印刷工况。
- 自动化重型包装、注塑设备 主传动、取料重载伺服短时 48A 峰值过载能力，应对设备启停、模具合模瞬时冲击负载，STO 安全回路保障设备检修人身安全。
- 木工加工、复合材料切割设备 重载进给轴伺服持续大转矩输出，粗铣、厚板材切割无失步、无抖动，稳定保障批量加工一致性。
真实案例
华东某锂电隔膜涂布生产线年度检修，运维发现两台 S72402 驱动器电容老化，收放卷张力每日持续漂移，隔膜厚薄公差超标，不良品率上升 12%。原厂反馈 S700 老款停产，海外调货四个半月，生产线无法停机整改。采购全新原装现货 48 小时到场完成更换，三环控制线性恢复出厂标准，多辊同步无偏差，隔膜不良率回归工艺合格区间。
核心卖点与差异化
- 24A 连续大功率三相输出，48A 短时峰值过载，适配主轴、涂布辊道重载冲击负载，中小功率驱动器无法替代
- 原生 Hiperface DSL 单电缆编码器支持，动力 + 反馈一线布线，相比分体线缆减少 60% 柜内布线，降低断线故障概率
- 双通道硬件 STO 安全扭矩关断，整机自带 SIL2 安全能力，无需额外安全扩展卡，满足出口机械 CE 安全规范
- EtherCAT 高速实时总线，多轴同步误差＜1μs，印刷、涂布高精度联动场景定位精度远超普通脉冲型驱动
- 内置 IEC61131 运动逻辑编程，独立实现电子凸轮、张力 PID、同步分切，减轻上位 PLC 运算负荷
- 出厂满载 24 小时老化测试，完整提供速度 / 转矩波形、总线同步测试纸质质检报告
- 现货库存无需等待原厂长交期，整机提供 12 个月质保，功率逆变、总线通讯、安全 STO 回路硬件故障支持换新
