描述
产品深度介绍（Product Introduction）

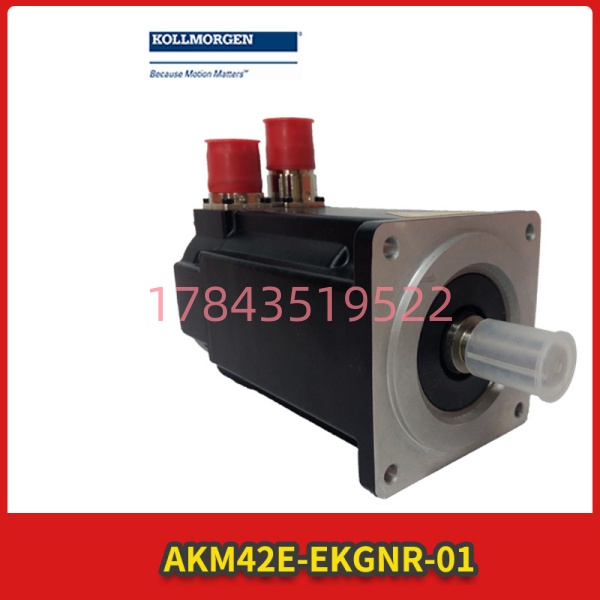

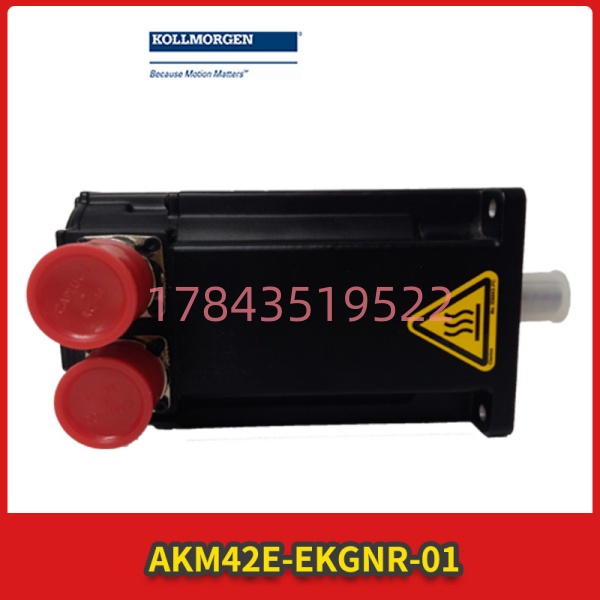

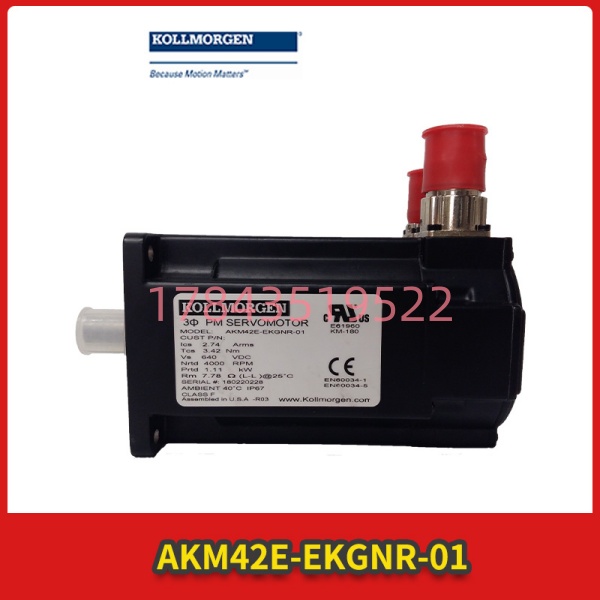

科尔摩根 AKM42E-EKGNR-01 是 AKM 系列的经典 84mm 法兰无刷伺服电机，专为中高精度运动控制系统打造。该电机集成高性能永磁转子与优化绕组设计，在紧凑体积内实现高功率密度输出，可稳定输出 1.14kW 功率与 3.72Nm 额定转矩，广泛应用于包装机械、半导体设备、精密装配与机器人关节等场景。模块采用 16 位高分辨率编码器，配合低齿槽效应设计，运行平稳、定位精准。IP67 高防护等级与 F 级绝缘，适应多粉尘、潮湿等严苛工业环境；搭配科尔摩根 AKD 系列驱动器可实现自动调谐，大幅缩短调试周期，提升系统整体响应速度与控制稳定性。
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 法兰尺寸 | 84 mm × 84 mm (NEMA 标准) |
| 额定功率 | 1.14 kW (1.53 HP) |
| 额定转速 | 4000 rpm |
| 额定转矩 | 3.72 Nm |
| 峰值转矩 | 11.16 Nm (3 倍额定) |
| 编码器分辨率 | 16 位 |
| 绕组类型 | E 型绕组 |
| 供电电压 | 640 V DC 母线 |
| 防护等级 | IP67 (机身) |
| 冷却方式 | 自然风冷 |
| 轴端 | 开口键槽，19 mm 直径 |
| 连接器 | 2 × M23 直插连接器 |
| 绝缘等级 | F 级 (IEC 60085) |
| 重量 | 约 3.0 kg |
| 工作温度 | -20℃ ~ +40℃ |
安装与接线指南（Installation & Configuration Guide）
阶段一：准备工作（预计耗时：10 分钟）
⚠️ 安全第一
- 确认设备完全断电，电机抱闸锁定
- 释放系统残余电压，等待 5 分钟
- 设置维修警示，禁止非授权合闸
工具准备
- 防静电手环、防静电垫
- PH2 十字螺丝刀、扭矩扳手
- Fluke 115 万用表
- 屏蔽动力电缆、编码器电缆
- 标签纸、记号笔、扎带
- 手机（拍照记录原接线）
核对与备份
- 确认型号 AKM42E-EKGNR-01 匹配需求
- 备份驱动器参数、电机适配参数
- 记录原电机安装位置、转向、限位
阶段二：拆卸旧电机（预计耗时：10 分钟）
- 断开线缆
- 依次拆除动力线、编码器线、抱闸线
- 每根线缆贴标签标注端子号
- 绝缘处理裸露线头
- 拆卸机械连接
- 松开联轴器 / 同步轮固定螺丝
- 分离电机与负载传动机构
- 拆除电机
- 均匀松开 4 颗安装螺栓
- 平稳取下电机，避免磕碰轴端与连接器
- 检查安装面
- 清理法兰面、定位销孔
- 检查有无变形、锈蚀
阶段三：安装新电机（预计耗时：15 分钟）
- 静电防护：佩戴防静电手环，拆封新电机
- 安装定位
- 清洁法兰面，对准定位销
- 对角均匀紧固安装螺栓（扭矩约 6–8 N・m）
- 机械耦合
- 对准轴键槽，安装联轴器 / 同步轮
- 确保同轴度、无径向 / 轴向窜动
- 接线（严格规范）
- 动力线：U/V/W 对应驱动器输出，屏蔽层可靠接地
- 编码器线：专用双绞屏蔽线，单端接地，远离动力线
- 电源线：正确接入 24V 控制电源（如需）
- ⚠️ 严禁动力线与编码器线同管 / 同槽敷设
- 参数配置
- 在驱动器中选择 AKM42E-EKGNR-01 型号
- 执行电机自动识别、编码器相位自学习
阶段四：上电调试（预计耗时：20 分钟）
上电前检查
- 万用表测量：电源正常、无短路、绝缘良好
- 确认机械连接牢固、无卡滞
上电与调试
- 单独给驱动器上电，检查状态灯
- PWR 绿灯：电源正常
- ALM 红灯：故障（排查接线 / 参数）
- 电机识别
- 驱动器自动识别电机型号、编码器参数
- 核对相序、转向设置
- 空载测试
- 低速点动，确认转向正确、无异响、无抖动
- 测试正反转、加减速平滑性
- 增益整定
- 执行驱动器自动调谐（Auto-Tune）
- 微调位置环 / 速度环增益，确保稳定无振荡
- 带载测试
- 连接负载，逐步提升速度 / 负载
- 监测电流、温度、振动，连续运行 30 分钟 无异常
常见问题解答 (FAQ)
Q1: AKM42E-EKGNR-01 支持热插拔吗？更换要注意什么？A: 绝对不支持热插拔。必须在驱动器与电机完全断电后更换。带电操作风险：
- 烧毁电机绕组与驱动器功率模块
- 编码器信号紊乱、数据丢失
- 电机失控、飞车、机械冲击⚠️ 更换前务必断电、放电、挂牌上锁。
Q2: 可以直接替换 AKM42 系列其他型号吗？A: 同法兰、同电压、同反馈可直接替换；跨型号需评估：
- ✅ 可直接替换：AKM42E-xxxx-01（同绕组 / 同反馈）
- ⚠️ 需重新配置：不同绕组（如 C/H 型）、不同编码器
- ❌ 不可替换：不同法兰（如 AKM32/AKM52）、不同电压替换要点：
- 核对 功率、转矩、转速、编码器类型 一致
- 重新执行驱动器电机识别与相位自学习
Q3: 上电报警、电机不转 / 抖动怎么办？A: 常见原因与排查：
- 接线错误：核对 U/V/W 相序、编码器线序、屏蔽接地
- 编码器故障：检查连接器、线缆；重新执行自学习
- 参数错误：恢复出厂，重新选择电机型号
- 机械卡滞：手动盘车，确认无阻力、无碰撞
- 驱动器不匹配：确保驱动器支持 640V、E 型绕组
Q4: 运行噪音大、发热严重、定位不准？A: 典型问题：
- 机械问题：同轴度差、联轴器松动、轴承损坏
- 增益不当：增益过高导致振荡、噪音；重新调谐
- 过载：负载超额定转矩，降载或更换更大电机
- 散热不良：安装面贴合差、环境超温，改善散热
Q5: 质保多久？售后如何处理？A: 全新原装提供 12 个月质保（自发货日起）。质保范围：非人为硬件故障。售后流程：
- 提供故障现象、报警代码、运行工况
- 技术支持远程诊断
- 属质保范围：免费更换或维修⚠️ 不保范围：静电击穿、进水、摔落、过载、接线错误、自行拆机。
Q6: 这个型号停产了吗？能买到全新原装吗？A: AKM42E-EKGNR-01 目前仍在标准供应。货源说明：
- 原厂订货：交期 10–14 周
- 现货库存：全新原装（New Surplus），可提供序列号、原厂标签验证⚠️ 市场低价 “原装” 多为翻新 / 维修件，建议核验原厂溯源文件。
Q7: 适配哪些驱动器？必须用科尔摩根吗？A: 最佳匹配：科尔摩根 AKD、S200、S600、S700 系列。第三方驱动器：
- 支持 640V 母线、正弦波换向、16 位编码器 的伺服驱动器
- 需手动配置电机参数、编码器相位
- 风险：兼容性问题、性能下降、保护不全建议：优先选用科尔摩根原装驱动器，性能与稳定性最优。
