描述
产品深度介绍

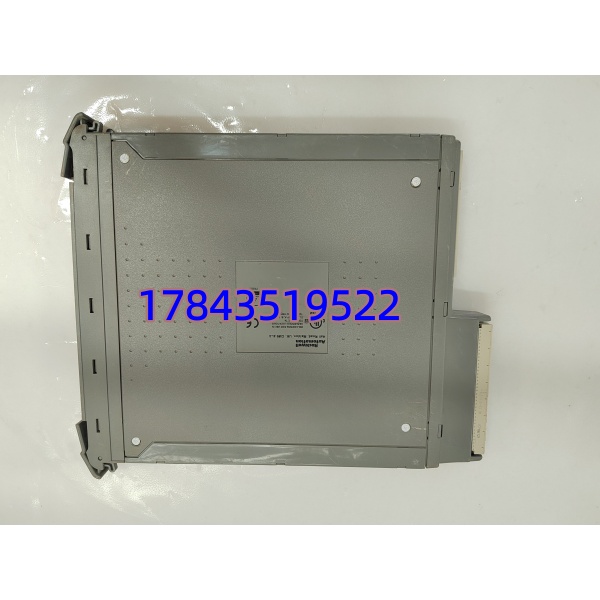

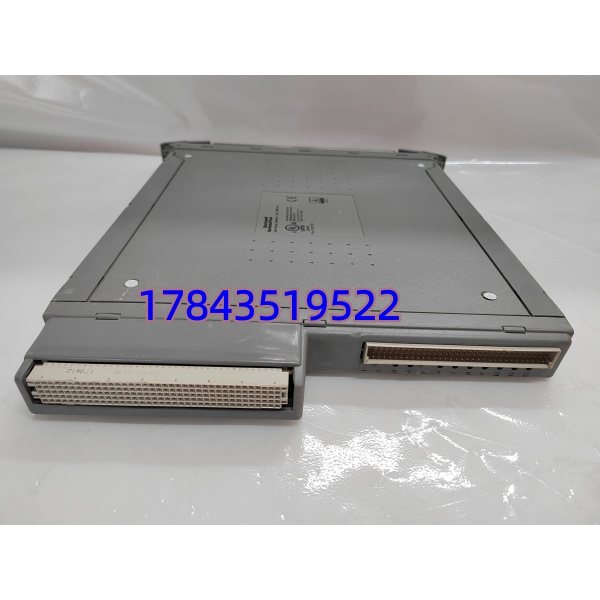

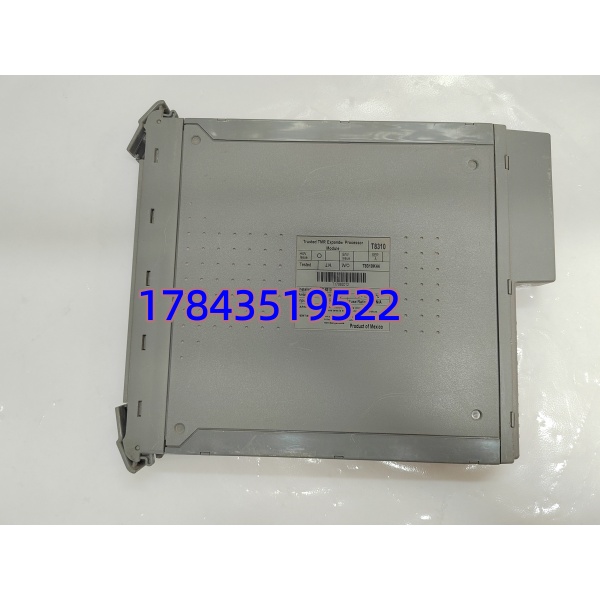

T8310 是 ICS TRIPLEX（现属罗克韦尔自动化）专为 Trusted 安全仪表系统（SIS）设计的三重冗余（TMR）扩展处理器，用于构建高可用性的分布式安全控制系统。它负责主控制器与扩展机箱之间的通讯与数据处理，支持最多 8 个扩展机箱，显著提升系统 I/O 点数与控制规模。
采用HIFT（硬件实现容错）架构，关键电路三模冗余，支持 3‑2‑0 容错运行，单点故障不影响系统连续执行，达到 IEC 61508 SIL3 安全等级，获 TÜV 认证。支持热插拔，可在线更换模块，无需停机，大幅降低维护风险。广泛应用于石油天然气、化工、电力、制药等对安全与可靠性要求极高的关键流程工业。
关键技术规格
| 参数项 | 技术详情 |
|---|---|
| 型号 | T8310 |
| 品牌 / 制造商 | ICS TRIPLEX（Rockwell Automation） |
| 冗余架构 | 三重模块化冗余（TMR），3‑2‑0 容错 |
| 安全等级 | TÜV 认证 IEC 61508 SIL3 |
| 处理器 | 高性能 CPU，约 100 MHz |
| 通讯速率 | 模块间总线最高 250 Mbps |
| 电源 | 24V DC（20–32V DC），双冗余背板供电 |
| 功耗 | 典型 25 W |
| 工作温度 | -40°C ~ +70°C（工业级） |
| 尺寸（长 × 宽 × 高） | 266 mm × 31 mm × 198 mm |
| 重量 | 约 1.5 kg |
| 接口 | 冗余高速背板总线，支持 TC‑301 热链接电缆 |
| 扩展能力 | 单系统最多支持 8 个扩展机箱 |
| 特性 | 热插拔、自动故障切换、LED 状态指示灯 |
质量检测流程
- 入库验收检测
- 核对型号 T8310、序列号与原厂标签一致；
- 外壳无变形、无划痕、无维修痕迹，金手指光亮无氧化；
- 原厂防静电袋、说明书、合格证齐全。
- 上机功能测试
- 测试环境：Trusted 系统主控机箱 + T8312 扩展接口适配器；
- 通电自检：三通道 LED 正常亮起，无报错；
- 冗余切换测试：模拟单通道故障，系统自动切换，无中断；
- 通讯测试：通过 TC‑301 电缆连接扩展机箱，数据收发正常；
- 稳定性测试：连续 48 小时运行，无死机、无报错，生成测试报告。
- 电气参数测试
- 绝缘电阻：背板接口与外壳间＞20 MΩ（500V 摇表）；
- 功耗测试：24V DC 下电流≤1.1 A，无异常发热；
- 冗余电源切换测试：断开一路电源，模块正常工作。
- 固件与配置验证
- 读取固件版本（常见 Vx.y.z），与系统兼容；
- 配置备份：记录 DIP 开关设置与网络参数。
- 最终质检与包装
- 质检员签字，贴 QC 合格标签；
- 防静电袋密封，配缓冲泡沫入箱；
- 附测试报告与质保卡。
技术避坑指南
- 冗余配置错误
- 问题：未按 TMR 规则配置，导致切换失败或系统降级；
- 避坑：必须三通道同步配置，严格按手册设置 DIP 开关；
- 案例：曾有现场只启用两通道，故障时系统直接停机。
- 固件版本不兼容
- 问题：主控与扩展模块固件版本不一致，通讯中断或数据错乱；
- 避坑：替换前记录原固件版本，采购时明确版本范围；
- 提示：跨大版本升级需整体升级系统固件，不可单独升级。
- 热插拔操作不当
- 问题：带电插拔时未按顺序，导致背板浪涌烧毁模块；
- 避坑：先断开扩展机箱电源，再插拔；或按手册热插拔流程操作；
- 警示：虽支持热插拔，但频繁带电插拔会缩短使用寿命。
- TC‑301 电缆接线错误
- 问题：电缆针脚错位或屏蔽接地不当，导致通讯丢包或干扰；
- 避坑：使用原厂 TC‑301 电缆，按手册压接，屏蔽层单端接地；
- 经验：现场干扰大时，需加装信号隔离器。
- 环境温度超标
- 问题：机柜散热不良，温度超过 +70°C，模块频繁报错或死机；
- 避坑：确保机柜通风良好，温度控制在 -40°C ~ +70°C；
- 数据：每升高 10°C，电子元件寿命减半。
