描述
产品深度介绍

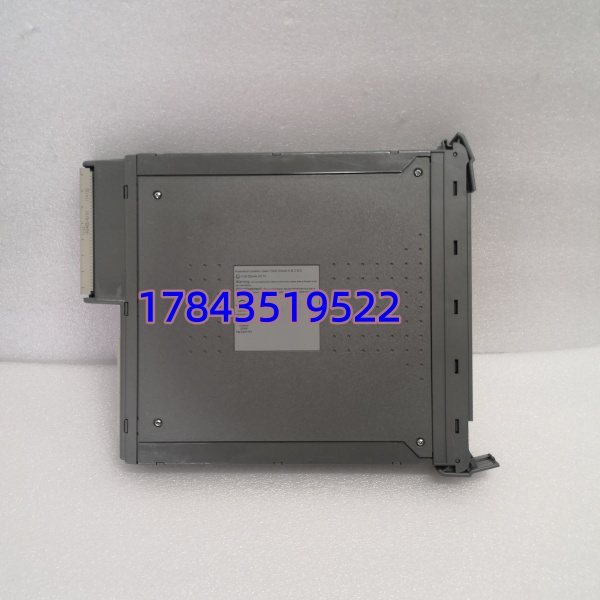

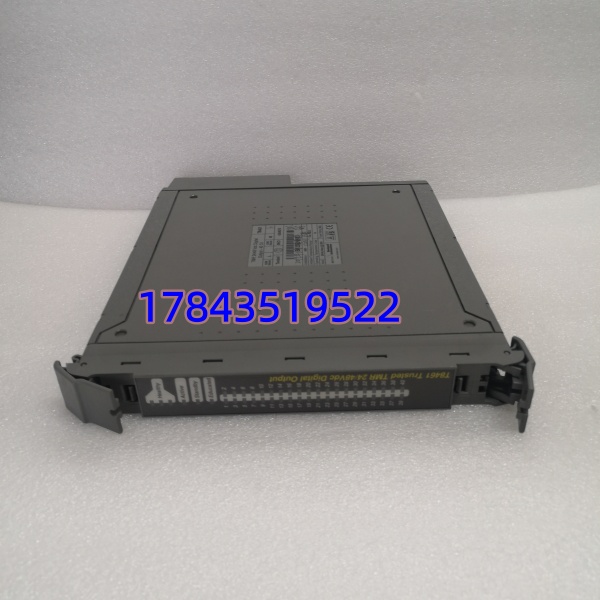

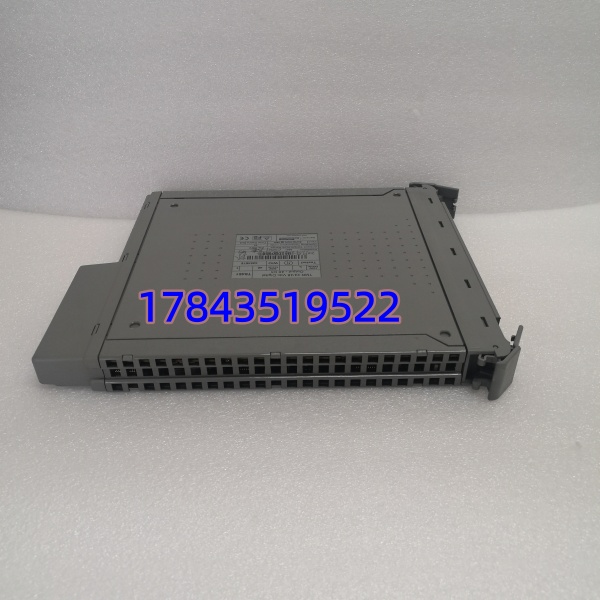

ICS TRIPLEX T8461 是Trusted TMR 安全平台的核心40 路数字输出模块，专为石油化工、电力、油气等SIS/ESD 安全仪表系统设计。采用3-2-0 三模冗余（TMR）架构，每路输出均为三重表决，单点故障不影响输出功能，硬件级故障掩蔽，满足IEC 61508 SIL3安全等级。40 路输出分为5 个独立电源组（每组 8 路），支持 24VDC（默认）或 48VDC 输出，每路 0.75A 连续电流；内置电子短路锁存保护、SOE 事件记录（1ms 分辨率）、闭环回路监测，响应时间≤0.5ms，适配严苛工业环境的高可用与安全控制需求。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 架构 | 三模冗余（TMR），每路三重表决 |
| 安全等级 | IEC 61508 SIL3 |
| 输出通道 | 40 路，分 5 组（8 路 / 组），组间隔离 |
| 输出电压 | 24VDC（18–32VDC）/ 48VDC（可选，18–60VDC） |
| 输出电流 | 0.75A / 路（连续），6A / 组 |
| 响应时间 | ≤0.5ms（通断） |
| 事件记录 | SOE，1ms 分辨率，时间戳 ±0.5ms |
| 保护特性 | 电子短路锁存、过流、过压、开路监测 |
| 工作温度 | -20°C~+60°C（标准）；-30°C~+70°C（短期≤24h） |
| 隔离电压 | 2500VAC（输入 / 输出间） |
| 系统电源 | 20–32VDC（机架供电，冗余输入） |
| 功耗 | ≤15W（满负荷） |
| 尺寸 | 266×31×303mm |
| 重量 | 1.285kg |
| 安装 / 冗余 | 标准 Trusted 机架，支持热插拔、通道级故障隔离 |
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 确认 SIS 系统处于安全状态，办理停机 / 在线作业许可。
- 断开机架冗余电源，等待 5 分钟放电，防止残电损坏。
- 佩戴防静电手环，在防静电垫操作，避免静电击穿。
工具与备份：
- 十字螺丝刀、万用表、标签纸、相机（记录接线与配置）。
- 导出 SIS 程序备份，记录原模块槽位号、电源分组、SOE 配置。
阶段二：拆卸旧模块（10 分钟）
- 记录并拔除 40 路输出接线（按组标签），区分电源与回路。
- 拧松模块上下固定螺丝，垂直缓慢抽出（避免磕碰背板针脚）。
- 检查背板连接器，清理灰尘与氧化层，确认针脚无弯曲 / 变形。
- 拍照留存旧模块拨码 / 地址 / 分组设置，便于新模块复刻。
阶段三：安装新模块（15 分钟）
- 核对型号：T8461，防静电袋取出，检查外观无损伤。
- 对准 Trusted 机架槽位，垂直推入至卡扣锁定，拧紧固定螺丝。
- 配置参数（与原模块一致）：
- 电源分组：5 组 ×8 路，匹配现场执行器供电
- 输出电压：24VDC（默认）或 48VDC（跳线设置）
- SOE 与诊断：启用事件记录、短路 / 开路监测
- 恢复接线：按标签对应端子，每组独立供电，回路正确连接。
阶段四：上电测试（20 分钟）
- 上电前测量背板 24VDC，确认无短路（绝缘电阻 > 10kΩ）。
- 上电观察 LED：PWR 绿灯常亮，RUN 闪烁正常，ALARM 红灯无亮。
- 连接编程软件，核对固件版本（≥V4.0），下载备份程序。
- 通道测试：逐路强制输出，确认执行器动作正常，无短路报警。
- SOE 测试：触发模拟事件，验证 1ms 分辨率与时间戳精度。
- 冗余 / 故障测试：模拟单通道短路，确认故障隔离、不影响其他通道。
- 连续运行 30 分钟，无报警、温度正常即合格。
