描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 有效通道数量 | 16 路独立模拟量输入通道 |
| 支持输入信号 | 4-20mA 电流信号、电压信号、热电偶、热电阻信号 |
| 测量精度 | 典型值 ±0.1% 满量程 |
| 通道绝缘强度 | 通道之间及通道对系统侧可达 500V 直流隔离 |
| 系统架构 | 支持 TMR 三重模块冗余运行模式 |
| 安全等级 | 符合 IEC61508 标准 SIL3 认证 |
| 工作供电电压 | 24V 直流工业标准供电 |
| 适用工作温度 | -40℃~+70℃ |
| 信号采样速度 | 单通道采样速率可按需组态配置 |
| 配套结构 | 标配 T19109300680460 专用安装接线底座 |
| 自检功能 | 具备线路断线、短路、信号超量程自主诊断报警 |
产品深度介绍

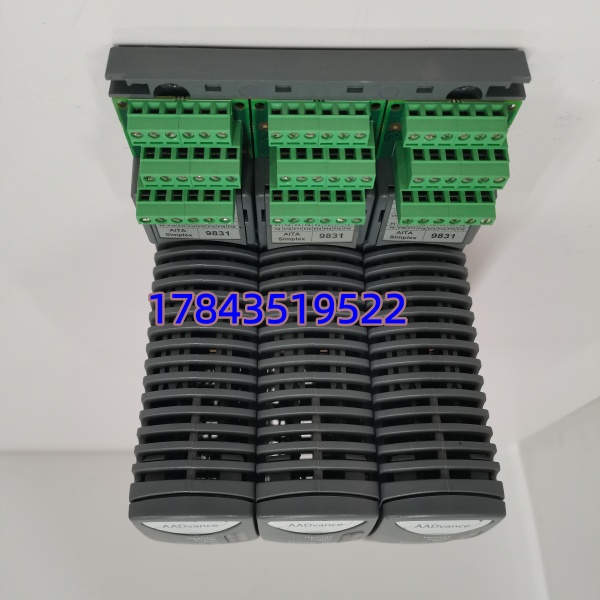

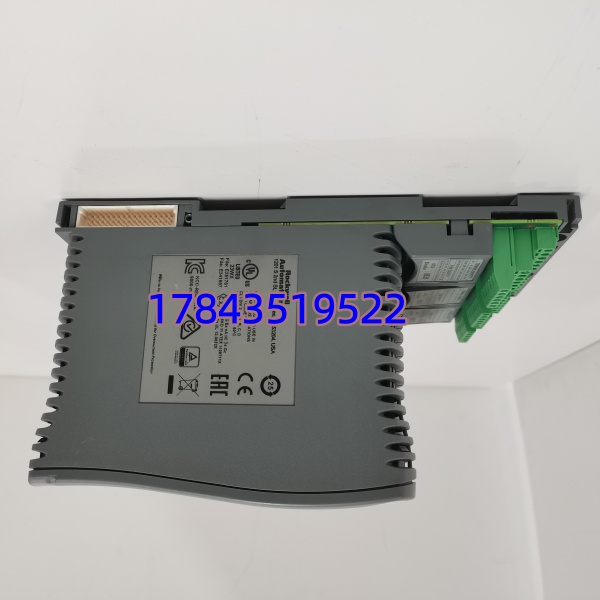

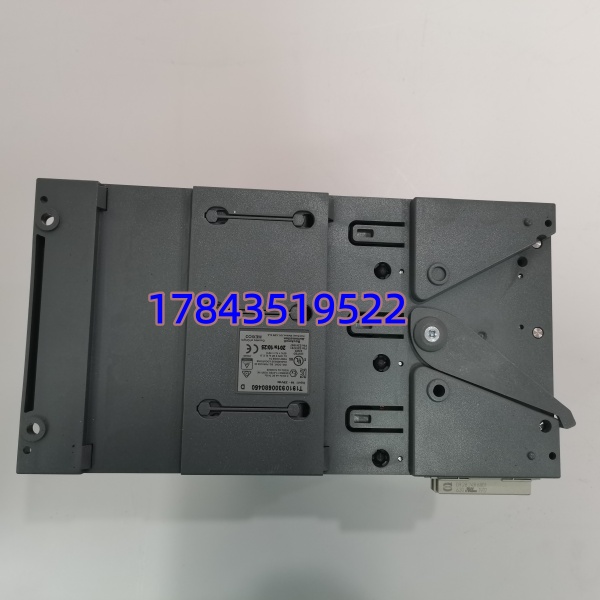

T9432 搭配专用底座 T19109300680460，是 AADvance 安全控制系统里常用的整套信号采集组件。整套组合完成现场各类工艺传感信号的统一收集与规整处理，把现场物理参数转化为系统可识别的数据，上传至安全控制器完成逻辑判断。
整套组件稳定性强，依靠三重冗余设计降低运行故障概率，全通道电气隔离结构能够抵御厂区内强电磁干扰。适配多数高危工艺现场严苛使用环境，可长期连续运行，同时自带完善故障诊断功能，方便现场运维人员快速定位异常点位，缩减设备排查时长。
应用场景与行业案例
工程痛点描述
高危化工、能源厂区内大量温度、压力、流量测点需要接入安全保护系统，普通采集组件抗干扰能力不足，容易出现数据漂移、信号中断问题。一旦采集数据出错，极易触发安全系统误动作，或是出现保护失效情况，给连续化生产带来极大隐患，备件采购周期过长也会延误现场抢修进度。
典型应用场景
- 石油化工行业 紧急停车系统用于炼化装置反应釜、输送管线压力与温度信号采集，接入 ESD 紧急停车回路，超标参数及时触发安全联锁动作。
- 电力能源行业 机组安全保护在火电、燃气电站中，采集机组辅机运行工艺参数，为机组启停、负荷调节以及故障保护提供精准数据支撑。
- 油气储运行业 管线监测管控长输油气管道沿线站点工艺参数收集，搭建远程安全监控体系，把控管线整体运行状态。
- 精细化工行业 火气控制系统配合火气探测设备，采集现场环境与设备工况数据，完善厂区消防安全与工艺安全双重防护体系。
真实案例
去年秋冬时节，西北一处大型煤化工基地安全仪表系统内，一套旧款采集组件出现多通道信号波动问题，现场安全联锁功能无法稳定投入使用。现场技术人员核对配件型号，确定适配型号为 T9432 搭配 T19109300680460 整套组件。
向原厂报备采购，排单发货时长接近两个月，厂区只能降低生产负荷维持运转，每日生产损耗数额较大。项目采购对接我方确认有整套全新现货，当天完成出库安排短途专线物流，三天内送达项目现场。
现场工程师提前留存原有组件跳线与拨码位置，完成静电防护操作后直接完成整套模块与底座更换，导入原有组态参数。通电完成全通道信号校验，所有测点数据恢复平稳，安全联锁回路测试全部合格，厂区随即恢复满负荷正常生产。后续该项目直接预留多套同款整套组件作为常备应急备件。
