描述
产品详情

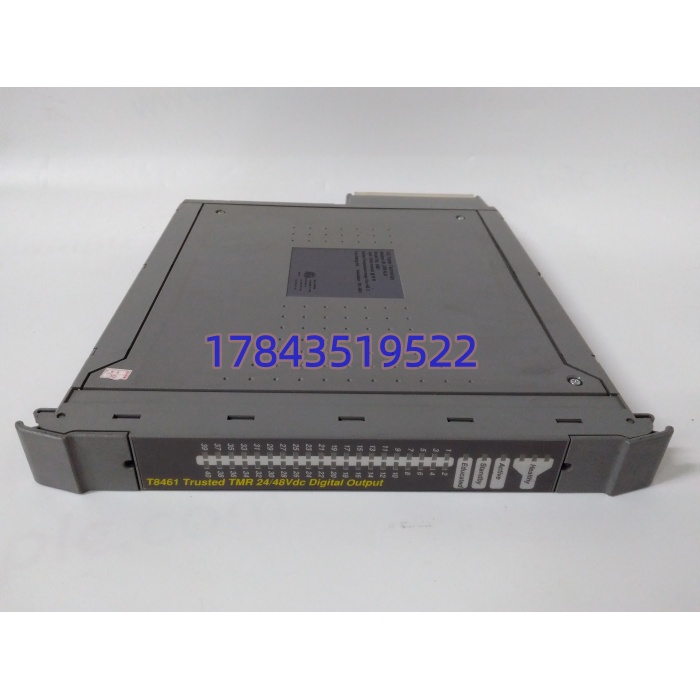

・型号：T8461・品牌：ICS Triplex・系列：Trusted T8000 SIS 安全系统
规格参数
| 项目 | 参数 |
|---|---|
| 通道数量 | 40 路 TMR 数字输出通道，分为 5 个功率分组NEX Instru… |
| 单通道持续电流 | 0.75A，单组最大 6A |
| 现场输出电压 | 24VDC /48VDC 兼容 |
| 系统供电 | 20‑32VDC 直流供电NEX Instru… |
| 通道保护 | 单通道独立过流保护，无需外部熔断器 |
| 事件记录 | 板载 SOE，时间分辨率 1ms |
| 隔离等级 | 2500V 脉冲隔离，通道‑背板隔离 500Vrms |
| 安全认证 | IEC61508 SIL3（以原厂证书为准） |
| 工作温度 | ‑20℃ ~ +60℃ |
| 存储温度 | ‑40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 适配机箱 | Trusted T8100 标准机架 |
| 配套固件 | Tr‑Station 1131，固件版本需与系统匹配Rockwell A… |
产品介绍
T8461 是 Trusted T8000 系统高密度三重冗余数字输出模块，联锁后的跳闸信号、阀门驱动信号全部由此模块下发到现场执行器件，每一路通道内部都做三模表决，单路硬件故障不会直接造成输出失效。坦白讲，同系列有涂层版本 T8461C，硬件功能一致，抗腐蚀环境能力更强。普通 T8461 原厂已经停止生产，采购除核对型号外，必须核对固件版本；固件不匹配会出现表决报错、通道诊断误报，给安全系统埋下隐患。
应用场景与行业案例
我在现场遇到过，单通道短路触发模块内部保护，其余通道依旧工作，但运维容易忽略模块告警，故障持续累积，多通道损坏后直接导致联锁拒动。该卡件属于安全输出部件，一旦模块整体故障，关联的电磁阀、跳闸回路全部失去控制。
- 石化炼化 ESD 系统：紧急切断阀电磁阀驱动，SIL3 安全回路，不能随意更换非兼容 I/O 硬件。
- 油气场站 F&G 火气系统：火灾、泄漏触发后的设备停机输出，老装置无全新原厂物料，只能依靠测试后二手备件。
- 化工高压反应装置 SIS：联锁停机输出回路，模块固件版本必须和整套系统保持一致，否则会触发系统降级。
真实案例：某石化装置 SIS 系统 T8461 模块多路通道报线路短路告警，部分联锁输出回路异常。维护人员排查外部负载、接线没有找到问题，确认模块内部输出回路损坏。厂区没有备用模块，采购经过第三方全功能测试的备件等待 29 天。备件到位前，该部分联锁处于降级运行状态，一旦工艺出现异常，存在拒动风险。事后设备部将 T8461 划入 A 级安全备件清单。
