描述
产品深度介绍

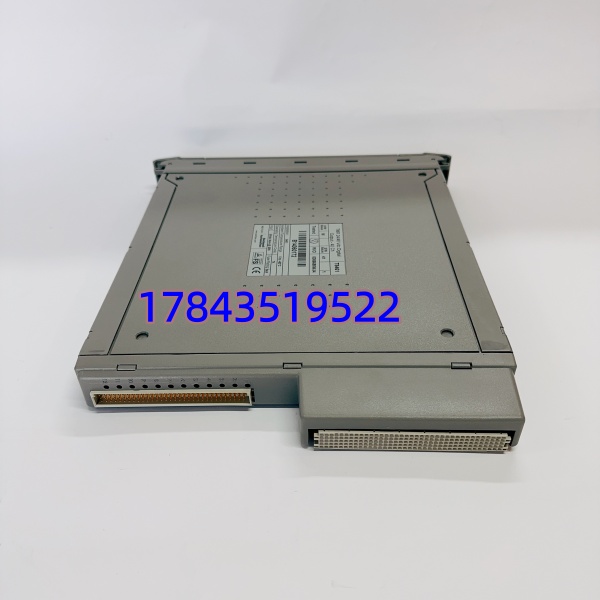

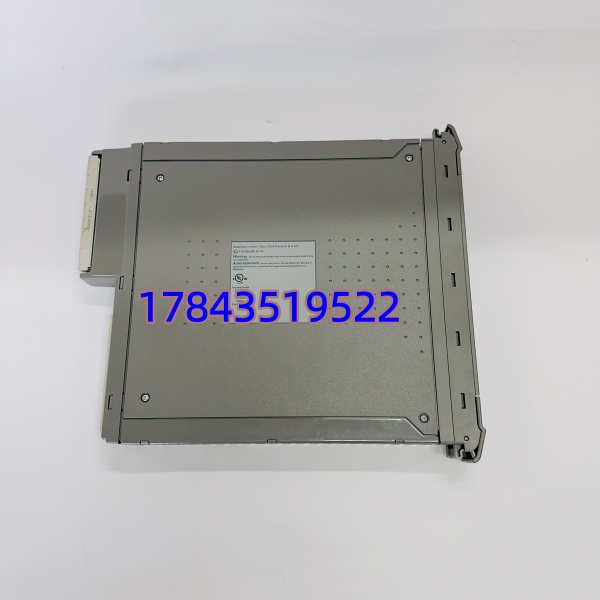

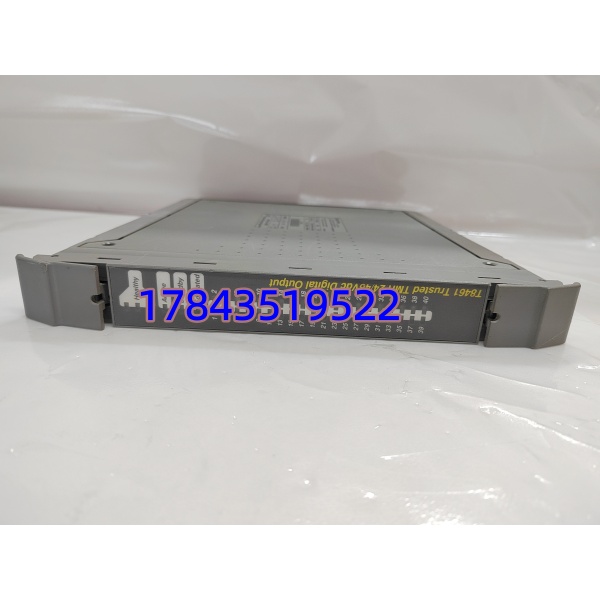

ICS Triplex T8461 是 Trusted TMR（三重模块冗余）平台的核心数字输出模块，专为石油化工、电力、钢铁等SIL3 级安全关键应用设计。采用三重独立子模块架构，通过 “三取二” 投票机制消除单点故障，确保安全指令可靠执行；任意单通道故障不影响系统运行，故障时自动切换至安全状态。支持 24V/48V DC 双电压输出，每通道 0.75A，可直接驱动现场执行器；具备全面回路诊断、SOE 事件记录（1ms 分辨率）与热插拔能力，显著降低停机风险。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | T8461 |
| 品牌 | ICS Triplex（Rockwell Automation） |
| 系统平台 | Trusted TMR 安全仪表系统（SIS） |
| 输出通道 | 40 路隔离数字输出，分 5 组独立电源 |
| 输出电压 | 24V DC / 48V DC 可选 |
| 单通道电流 | 0.75A（持续） |
| 冗余架构 | 三重模块冗余（TMR），三取二投票 |
| 安全等级 | IEC 61508 SIL3 |
| 诊断功能 | 开路 / 短路 / 过载实时检测，通道级 LED 指示 |
| 事件记录 | SOE，1ms 分辨率，时间戳精度 ±0.5ms |
| 绝缘耐压 | 2500V 脉冲隔离，±250V DC 持续隔离 |
| 响应时间 | 0.5ms（ON/OFF 延迟） |
| 工作温度 | -40°C ~ +70°C |
| 功耗 | ＜22W（整机） |
| 尺寸 / 重量 | 266×31×241mm / 约 1.13kg |
| 认证 | CE、UL、SIL3 |
常见问题解答（FAQ）
Q1：T8461 和普通 DO 模块有什么核心区别？A：T8461 是SIL3 级 TMR 安全模块，普通 DO 为单通道设计。核心差异：
- 三重冗余：单通道故障不影响输出，普通 DO 故障直接失效。
- 安全机制：故障自动切安全状态，普通 DO 无强制安全设计。
- 诊断能力：实时回路诊断 + SOE，普通 DO 仅基础状态反馈。
- 应用场景：T8461 用于安全联锁（如紧急停车），普通 DO 用于常规控制。
Q2：支持热插拔吗？更换需要停机吗？A：支持热插拔，可在线更换，无需停机。但需注意：
- 更换时避免触碰背板针脚，防止短路。
- 热插拔不影响其他通道运行，但建议逐模块更换，避免多模块同时操作。
- 更换后需在软件中确认模块状态正常，无报警。
Q3：可以直接替换旧型号（如 T8451）吗？A：不能直接替换，需核对：
- 硬件：T8461 为 40 通道，T8451 为 32 通道，槽位兼容但接线端子不同。
- 软件：固件版本需匹配，旧系统可能需升级软件支持。
- 配置：通道数量与分组不同，需重新配置输出逻辑与联锁。
Q4：固件版本不匹配会导致什么问题？A：固件不匹配会引发：
- 通讯异常：模块与控制器握手失败，丢包或中断。
- 逻辑错误：输出动作异常、误动 / 拒动，安全联锁失效。
- 诊断失效：回路检测不准，SOE 记录异常，无法定位故障。更换前务必核对原固件版本，新模块需兼容，必要时远程协助升级 / 降级。
Q5：质保多久？售后如何处理？A：提供12 个月质保（自发货日起），质保范围为非人为硬件故障。售后流程：
- 提供故障描述、照片 / 视频、SOE 记录。
- 远程协助诊断，判断故障原因。
- 1 年内非人为故障免费维修或更换；超质保提供维修报价。
