描述
产品深度介绍

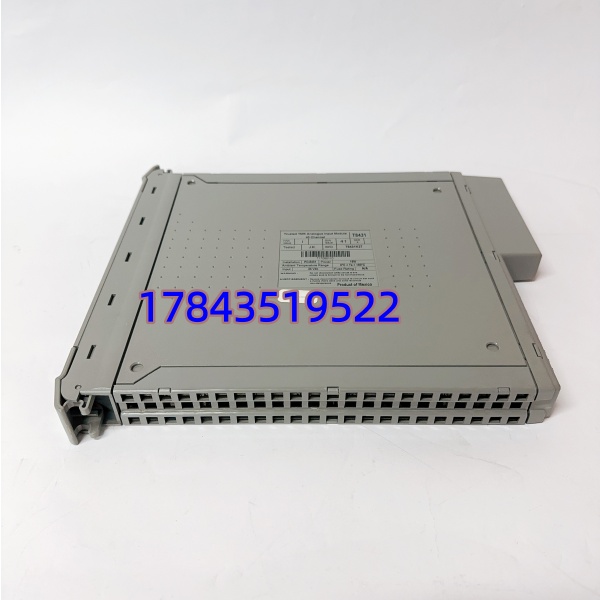

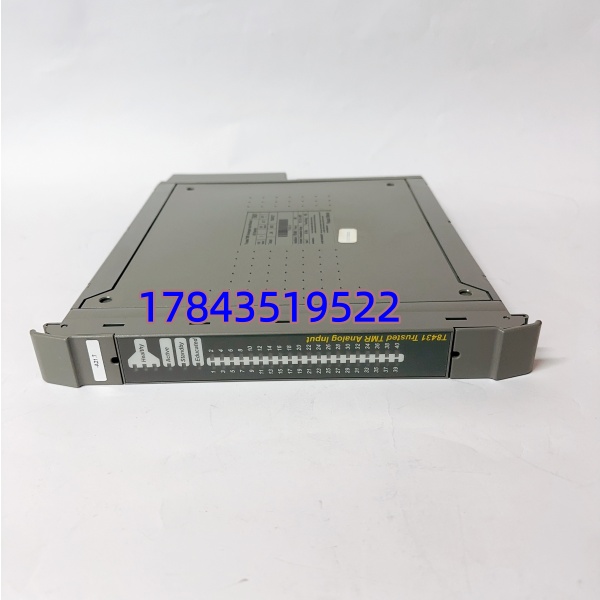

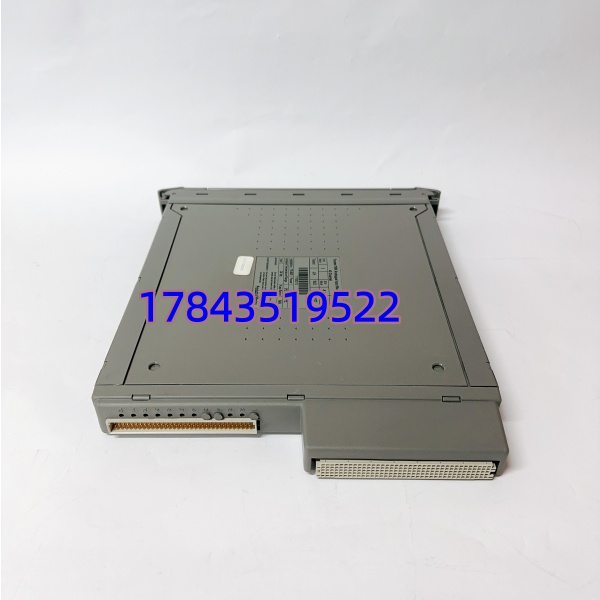

ICS TRIPLEX T8431 是 Trusted TMR 安全平台的核心模拟输入模块，专为 **SIL3 级安全仪表系统（SIS/ESD）设计，广泛用于核电、石油化工、天然气等高危流程工业。模块采用完全三重化冗余（TMR）** 架构，每个通道三路独立采样 + 硬件表决，单通道故障不影响系统运行，保障关键过程连续安全。
支持 40 路模拟信号并行采集，覆盖标准 4-20mA 与 0-6V 信号，分辨率达 3.9μA、更新周期 0.5ms，满足高速闭环控制与事件顺序记录（SOE）需求。具备通道级开路 / 短路诊断、在线校准与热更换能力，维护无需停机，显著降低运维风险与成本。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | T8431 |
| 品牌 | ICS TRIPLEX（Rockwell Automation） |
| 系统架构 | 三重化冗余（TMR），硬件表决 |
| 通道数量 | 40 通道模拟输入 |
| 输入信号 | 0-22mA（电流）、0-6V DC（电压） |
| 分辨率 | 3.9μA（1/256mA） |
| 采样更新时间 | 0.5ms |
| 安全精度 | 满量程 ±1% |
| 校准精度 | 0.03% |
| 系统电源 | 20-32V DC（典型 24V） |
| 功耗 | 15-18W |
| 工作温度 | -5°C ~ 60°C |
| 安全等级 | IEC 61508 SIL3 |
| 尺寸（高 × 宽 × 深） | 266mm × 31mm × 303mm |
| 重量 | 约 1.15kg |
质量检测流程
- 入库验收检测
- 核对原厂型号、序列号、出厂校准报告，来源可追溯
- 外观检查：无腐蚀、无划痕、镀金触点完好、无维修痕迹
- 附件核对：防静电袋、合格证、说明书、校准记录齐全
- 上机功能测试
- 测试环境：Trusted TMR 系统专用测试机架
- 通电自检：三路 TMR 核心同步启动，RUN 绿灯常亮、无 ERR 报错
- 信号精度测试：输入 4-20mA 标准信号，误差≤±0.03%
- 冗余切换测试：模拟单通道故障，系统无扰动切换、数据不丢
- 负载测试：连续运行 24 小时，温升≤35K，诊断无异常
- 生成带数据曲线的测试报告
- 电气参数测试
- 绝缘电阻：500V 摇表测试，通道 – 地 > 10MΩ
- 隔离耐压：通道间 ±250V DC 持续工作，耐受 ±2.5kV DC
- 串扰测试：通道间串扰 – 40~-60dB，符合工业标准
- 固件与配置验证
- 读取固件版本并记录，匹配 Trusted 系统 V5.x+
- 备份默认配置与校准参数，确保即插即用
- 最终质检与包装
- 质检员签字，贴 QC 合格标签（含日期与序列号）
- 双层防静电袋密封，气泡膜 + 硬纸箱加固，防潮防振
