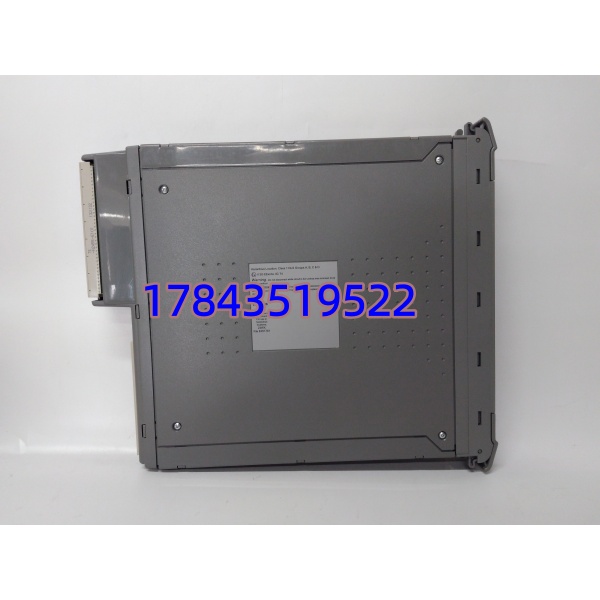

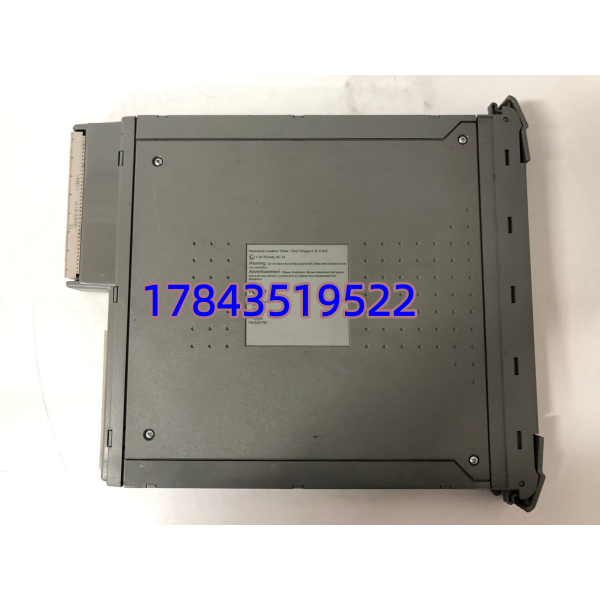

ICS Triplex T8403 | TMR 三重冗余数字输入卡

描述

产品详情

・型号：T8403

・品牌：ICS Triplex

・系列：Trusted T8000 SIS 安全控制系统

规格参数

1. 输入通道：40 路独立 24VDC 数字输入，全通道 TMR 三重电路冗余
2. 输入额定电压：10~30VDC，标准现场 24V 开关信号
3. 电气隔离：单通道 2500V 强化绝缘隔离，抑制柜内电磁干扰
4. 表决架构：硬件三取二（2oo3），单点通道故障不改变信号判定结果
5. SOE 事件精度：1 毫秒时间戳，完整记录联锁动作时序
6. 在线诊断：通道开路、短路、内部电路故障实时上报背板
7. 安全认证：IEC61508 SIL3、ATEX Zone2、UL、FM 工业防爆认证
8. 适配机架：Trusted 标准 19 寸安全机架，单槽位安装
9. 供电来源：机架背板双冗余 24VDC 供电
10. 工作温度：-20℃ ~ +70℃，涂覆三防涂层适配腐蚀柜体
11. 存储温区：-40℃ ~ +85℃
12. 环境湿度：5%~95% RH，无凝露
13. 配套软件：TriStation 1131，通道阈值、SOE 功能在线组态
14. 整机重量：约 0.7kg

产品介绍

T8403 是 Trusted 安全系统标配高密度数字输入卡，专门采集安全回路开关信号，是化工、电厂 ESD 紧急停车、火气 FGS 系统的核心采集单元。 每一路输入都配备三套完全独立的采样电路，通过硬件自动表决消除单点元器件失效带来的误报、漏报；内置独立 SOE 计时电路，事故后可精准还原设备动作先后顺序，满足安监核查要求。对比普通双通道冗余 DI 卡，单卡 40 通道密度更高，能减少机柜槽位占用；三重隔离设计，变频器、大功率接触器密集的高危柜体不易出现信号误跳。同机架可混合搭配 T8451 输出卡、T8850 以太网通讯卡，整套安全系统统一由 Trusted 三重 CPU 运算逻辑。

应用场景与行业案例

痛点切入

1. 加氢、合成氨装置普通单冗余采集卡，通道电路故障易触发误停车，单次重启损耗原料、损失产能。
2. 无高精度 SOE 采集模块，安全联锁动作后无法区分故障先后，事故排查耗时半天以上，无法通过安监检查。
3. 防爆区域柜体粉尘、腐蚀性水汽重，普通卡件长期运行通道绝缘下降，频繁出现信号漂移报警。

典型场景

1. 炼油加氢装置 ESD 系统：紧急停车按钮、高低压切断阀限位、超压压力开关信号采集，三重表决避免误跳车。
2. 火电厂汽机保护系统：超速开关、润滑油压力低、轴瓦温度高联锁触点接入，1ms SOE 记录跳闸时序。
3. 海上平台火气 FGS 系统：火焰探测器、可燃气体探头、通风挡板状态采集，Zone2 防爆柜体稳定运行。
4. 煤化工精馏车间安全联锁：反应釜超温、液位超高开关信号采集，单通道故障不触发全线停车。

真实案例

某年产 45 万吨甲醇合成车间原有老式双冗余 DI 模块，每年出现 2~3 次无工艺异常的误停车，每次恢复工况至少 2 小时。全部更换 T8403 三重冗余数字输入卡，在线热插拔替换无需停机下装逻辑。一次现场压力开关接线破皮短路，仅对应通道故障告警，三重表决判定为虚假信号，未触发切断联锁；后期一次超压联锁动作，系统导出完整 SOE 时序，10 分钟定位到泄压阀卡涩根源。自控安全工程师反馈，高危工段安全回路优先选用 TMR 架构 T8403，能大幅降低无意义误停机频次。
