描述
产品详情

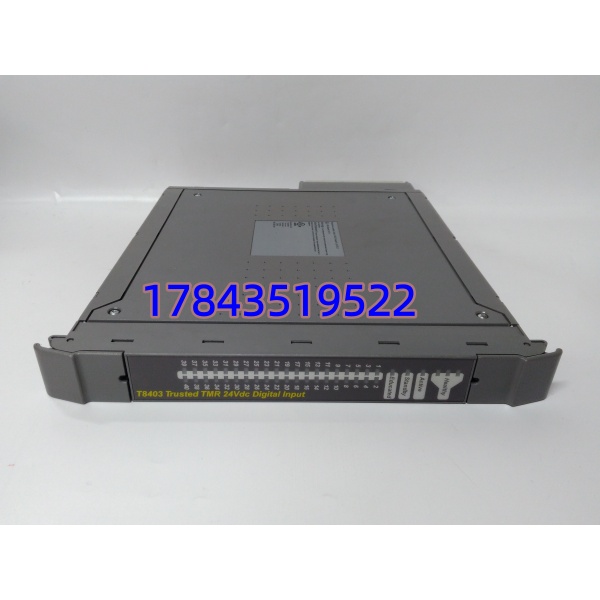

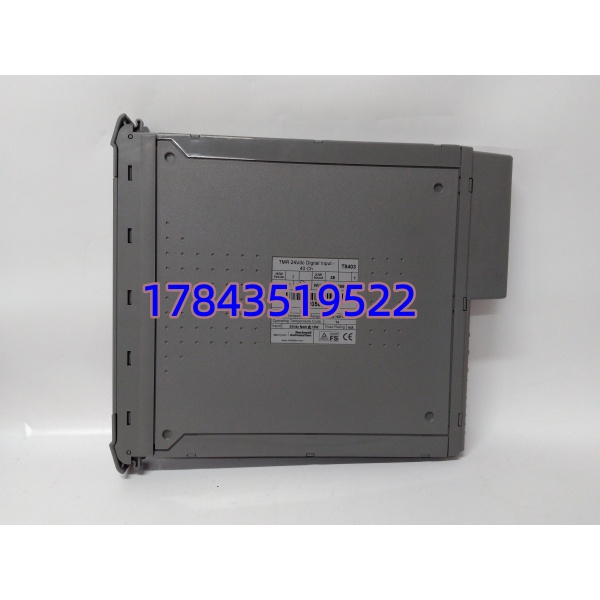

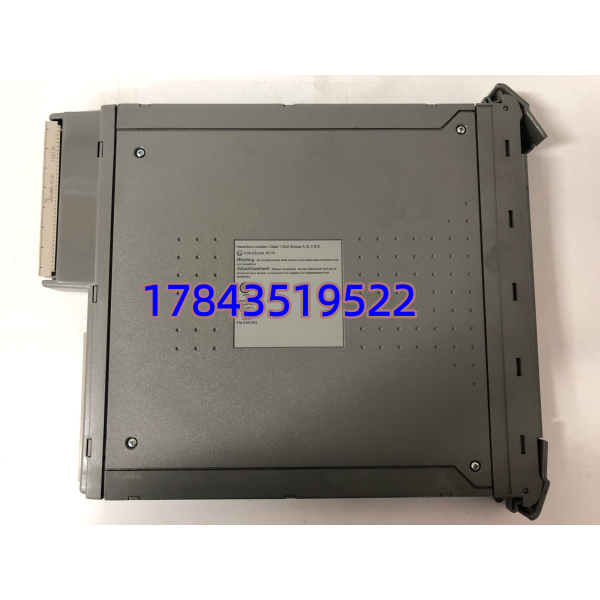

・型号：T8403
・品牌：ICS Triplex
・系列：Trusted TMR 安全系统 IO 系列
规格参数
| 参数项 | 技术指标 |
|---|---|
| 通道配置 | 40 路 24VDC 离散数字输入，单通道独立三冗余采集电路 |
| 输入电压范围 | 10–30VDC 工业标准开关信号 |
| 信号响应速度 | 单通道采集响应≤5ms |
| SOE 事件精度 | 1 毫秒时间戳，故障时序回溯 |
| 隔离耐压 | 现场侧与背板总线 2500VAC 强化绝缘隔离 |
| 容错架构 | TMR 三重模块化冗余，硬件三取二表决，单通道故障不丢信号 |
| 供电方式 | Trusted 机架背板 24VDC 取电 |
| 安全认证 | IEC61508 SIL3、IEC61511 过程安全标准、ATEX Zone2 |
| 面板指示 | Module、Channel、Fault 三组状态 LED，单通道故障定位 |
| 工作温度 | -20℃ ~ +70℃；存储 – 40℃ ~ +85℃ |
| 适配机架 | Trusted 标准 19 英寸 TMR 安全机架，搭配 T8110 处理器运行 |
| 配套软件 | TriStation 1131 组态编程，支持事件日志导出 |
| 整机重量 | 约 0.7kg |
| 原厂状态 | 原厂逐步减产，无直插新型替代 IO 卡 |
产品介绍
T8403 是 Trusted 安全系统专用三重冗余数字输入卡，整套 ESD 紧急停车、火气探测、机组安全联锁的开关测点全部由该卡采集。每一路现场开关信号都会送入三套完全独立的采集电路，硬件自动执行三取二逻辑，单一路采集回路损坏不会造成测点误报或丢失。 坦白讲，普通 PLC 数字输入卡无冗余表决设计，单点线路短路、板卡通道损坏会直接触发误跳机；T8403 专为高风险化工、油气场景设计，容错等级满足 SIL3 安全回路要求。同机架仅能搭配 Trusted 系列处理器与 IO 卡，无法兼容第三方普通 PLC 机架；更换同型号卡件无需重新下载安全逻辑，现场测点组态自动保留。原厂交付周期普遍 60 天以上，现场故障只能依靠库存或整机带载测试翻新件周转。
应用场景与行业案例
痛点切入
我在炼油、海上平台现场多次碰到普通 IO 卡单通道短路，触发装置误停车，单次停产损失几十万；柜内粉尘、凝露容易造成单路采集回路故障，无冗余设计的卡件会直接丢失关键联锁信号。原厂订货周期过长，高危装置不允许长时间停运等待备件。
典型场景
- 炼油厂 ESD 紧急停车系统：采集加热炉超温、反应器超压、切断阀反馈开关信号。
- 海上油气平台火气 FGS 系统：可燃气体探测器、火焰探头、防爆门状态采集。
- 火电厂锅炉 ETS 保护机柜：炉膛压力开关、风机跳闸、燃料切断限位测点采集。
- 煤化工合成装置安全机架：有毒气体泄漏检测、高压设备联锁离散信号汇总。
真实案例
某年产 120 万吨乙烯装置夜班 FGS 系统报 T8403 单通道采集故障，单套采集电路内部芯片老化，但 TMR 三取二机制维持信号正常读取，未触发停车。运维班组断电更换库存经过 72 小时带载测试的同款卡件，无需修改 TriStation 安全程序，半小时内恢复全部火气测点监测。自控班组后续储备两块 T8403 备件，每年检修吹扫背板金手指，降低潮湿环境下通道故障概率。
