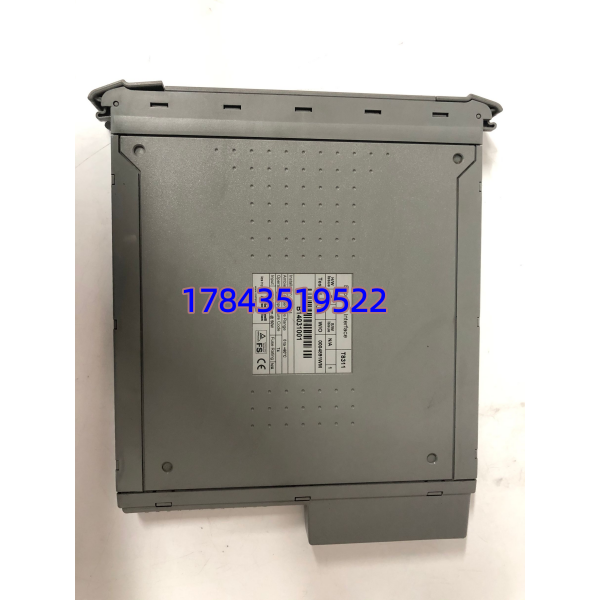

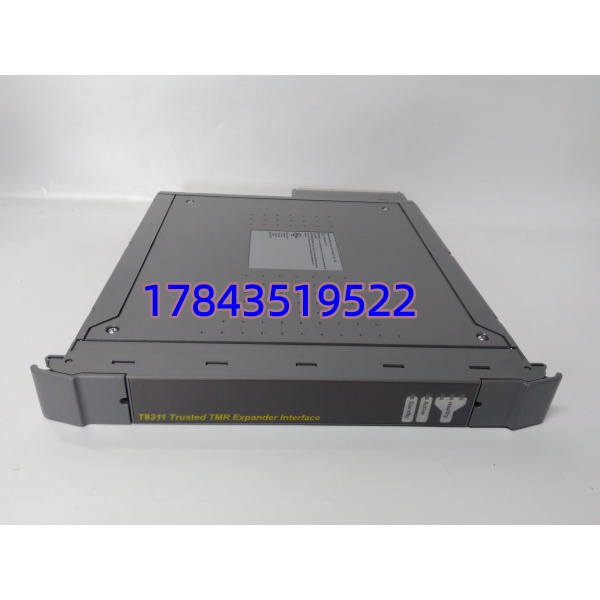

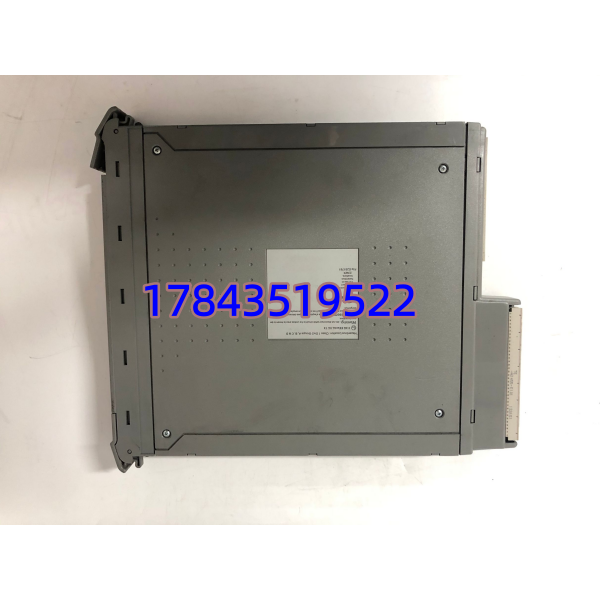

ICS TRIPLEX T8311 | TMR 扩展接口模块

描述

产品详情

・型号：T8311

・品牌：ICS TRIPLEX

・系列：Trusted TMR 安全仪表系统

规格参数

产品介绍

T8311 是 Trusted 系列专用远程扩展接口卡，专门解决大型化工、电厂 SIS 系统 I/O 点位过多、单机箱空间不足的问题，用来串联本地主控机箱与就地分散布置的远程扩展 I/O 柜。 坦白讲，整套 ESD 系统全部集中布置主控机柜会造成电缆密集、管廊布线成本偏高；加装 T8311 后可把 IO 模块分散布置在装置就地机柜，缩短现场传感器、切断阀线缆长度。对比普通 DCS 扩展卡，它全程采用三模冗余总线传输，单条通讯链路损坏，另外两路同步接管数据，不会触发安全联锁误动作；光纤扩展方案适配离岸平台、长管廊跨区域场景，规避动力电缆带来的电磁干扰，我在现场见过铜缆 30 米以上场景频繁通讯报错，改用光纤搭配 T8311 后故障完全消除。

应用场景与行业案例

痛点切入

大型炼化、电厂安全系统 IO 点位上千，单台 T8100 机箱插槽数量有限，新增联锁点位无扩容空间；就地装置距离中控楼超过 30 米，普通铜缆总线受电机、变频器干扰频繁丢包，容易引发 ESD 误跳车；无 TMR 冗余的扩展卡单通道故障直接丢失整段就地安全信号，存在工艺泄漏、爆炸风险。 普通通讯模块无 SIL3 安全认证，无法通过安监对 ESD 系统合规审查。

典型场景

1. 炼油厂加氢装置 ESD 系统：中控 T8100 机箱通过 T8311 光纤连接反应区就地 T8300 扩展柜，采集高温高压联锁信号，满足 Zone2 防爆安全规范。
2. 300MW 火力机组锅炉 SIS：主控机箱扩展多台远程 IO 柜，分管引风机、磨煤机、脱硝喷氨安全联锁，冗余总线保障不停机检修。
3. 海上油气平台安全控制系统：10km 光纤远距离传输平台火气、紧急关断信号，隔绝平台大功率设备电磁干扰。
4. 煤化工合成氨车间改造：老旧集中式安全机箱拆分就地机柜，原有 Trusted 系统程序无需重构，仅新增 T8311 扩展卡。
5. 精细化工反应釜集群：多套独立反应釜就地安全站，通过 串联至中控主控，单台就地柜故障不影响其他釜体联锁。

真实案例

前年处理一家大型甲醇厂加氢装置改造项目，原有整套 ESD 全部集中在中控机柜，新增 4 台加氢反应器后 IO 插槽完全饱和，计划新增整套 Trusted 主控机箱，停机改造至少 5 天。 现场增设 2 台 T8300 就地扩展柜，每台配置 扩展接口，光纤线缆对接中控 T8100 机箱，原有安全逻辑程序仅新增远程 IO 地址映射，单窗口 8 小时完成停机改造。投运 10 个月，夏季雷雨、大功率压缩机启停工况下总线无闪断；曾出现一根光纤链路弯折损耗，TMR 另外两路自动切换，未触发任何联锁动作。安全班组工程师反馈，装置分散、点位量大的 SIS 扩容，优先选用 做远程扩展，不用替换整套主控硬件。
