描述
产品详情
・型号：T8193・品牌：ICS Triplex（罗克韦尔旗下）・系列：Trusted T8100 TMR 安全仪表系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 无源机械防护挡板，无电路板、无电气器件 |
| 适配机箱 | Trusted T8100 控制器机箱、扩展机箱 |
| 占用槽位 | 3 个标准机箱槽位 |
| 硬件形态 | 3U Eurocard 插装结构，和功能模块同外形尺寸 |
| 外壳材质 | UL94 V‑0 阻燃工业塑料，金属屏蔽弹片 |
| 功能作用 | 封堵空位、维持散热风道、EMC 电磁屏蔽，保障 SIL3 认证条件 |
| 工作环境温度 | -40℃ ~ +70℃，和 T8100 机箱保持一致 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 安装特性 | 支持热插拔，带电机箱可直接拆装该挡板 |
| 生命周期 | 原厂停产，Last‑time‑buy 已关闭，无全新原厂期货 |
| 注意事项 | 仅做机械屏蔽，不能替代任何 CPU、IO 功能模块 |
产品介绍

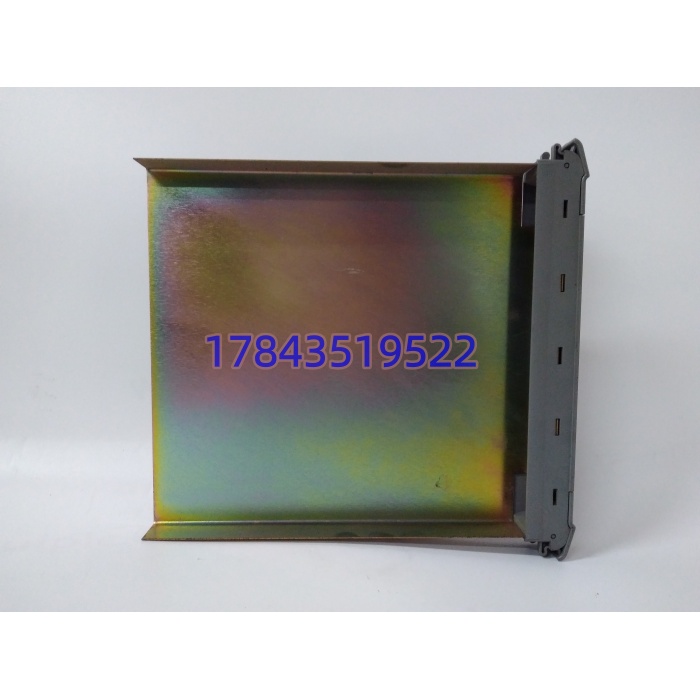

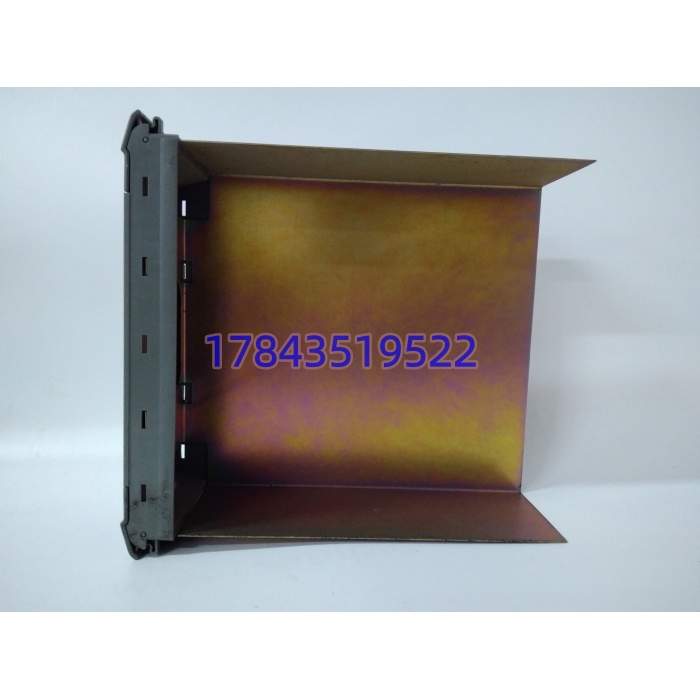

T8193 是 Trusted T8100 安全系统专用 3 槽无源挡板，本身不带任何控制电路，专门用来盖住机箱内闲置的三槽空位。把空位封闭之后，保证机箱内部气流按设计路径流动，同时完成电磁屏蔽，这套 SIS 系统的 SIL3 安全认证才可以维持有效。
坦白讲，很多现场会拿普通盖板、铁皮临时代替 T8193，短期可以用，但会破坏风道，造成内部模块局部过热，也会丢失 EMC 屏蔽条件，安全系统认证校验时会被指出不符合要求。在用的老系统服役周期长，该挡板容易出现卡扣断裂、屏蔽弹片变形，只能采购同型号备件替换。
应用场景与行业案例
痛点切入：我在现场遇到过，现场拆除模块之后没有装回 T8193，机箱风道短路，相邻 CPU 模块温度升高，出现随机降载报警。第三方安全审计的时候，空位缺少原厂挡板，直接判定系统不满足 SIL3 合规要求。
典型场景：
- 石化装置 SIS 安全联锁系统：T8100 机箱存在空闲三槽位，必须安装 T8193 维持安全系统合规。
- 天然气处理厂安全仪表系统：系统扩容之后剩余空位，保证机箱散热与屏蔽完整性。
- 火电锅炉保护联锁系统：年检审计，补齐机箱空位挡板，满足第三方审核要求。
- 化工技改项目：临时拆除处理器模块调试，调试结束必须复原 T8193 挡板。
真实案例：某化工厂 SIS 系统技改，拆下一组处理器模块之后，没有装回 挡板，只用一块普通铁皮挡住槽口。运行三个月，相邻处理器模块频繁报温度偏高，第三方安全审计直接开出不符合项。采购完好拆机 挡板，安装到位之后，机箱温度恢复正常，系统审计项闭环。之后备件库存放一块备用挡板，用于模块拆装维护。
