描述
产品详情
・型号：TK‑IOLI01 51403427‑175・品牌：Honeywell 霍尼韦尔・系列：Experion PKS C200 DCS 控制系统
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 归属控制器 | Experion PKS C200 控制器机架 |
| 总线类型 | IOLINK 高速串行远程 I/O 总线 |
| 链路模式 | 支持 A/B 双链路冗余配置 |
| 远程机架数量 | 最大可连接 8 个远程 I/O 机架，以原厂手册为准 |
| 传输介质 | 专用 IOLINK 同轴电缆 |
| 模块供电 | C200 机架背板供电，功耗参考原厂文档 |
| 面板指示灯 | OK、COM、A 链路、B 链路状态 LED |
| 工作温度 | 0℃ ~ +60℃（控制柜内部） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 防护等级 | IP20，机架插槽安装 |
| 配套硬件 | 远程 I/O 机架、IOLINK 同轴电缆、终端电阻 |
| 自诊断 | 链路断线、信号衰减、模块硬件故障告警上送 |
产品介绍

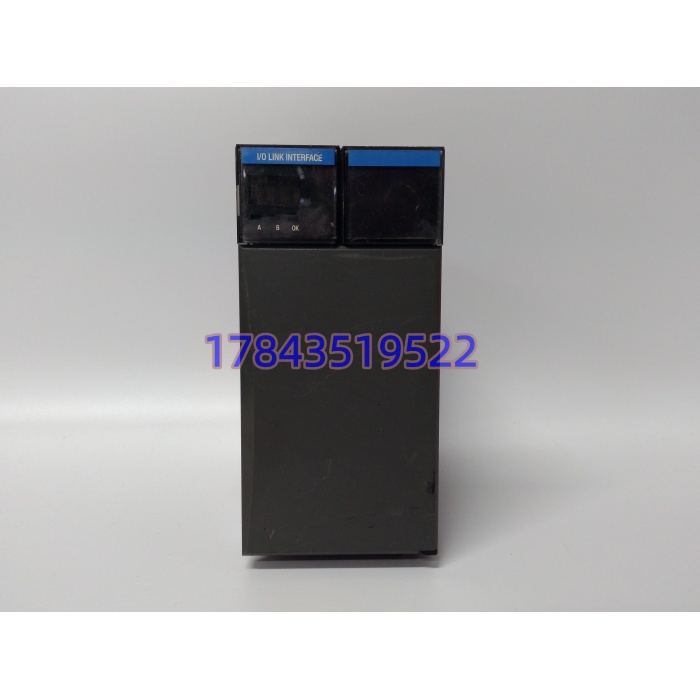

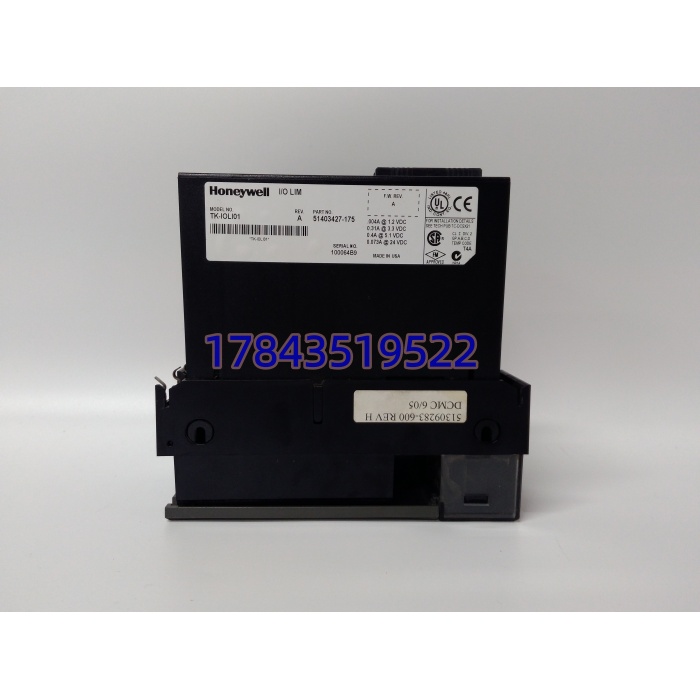

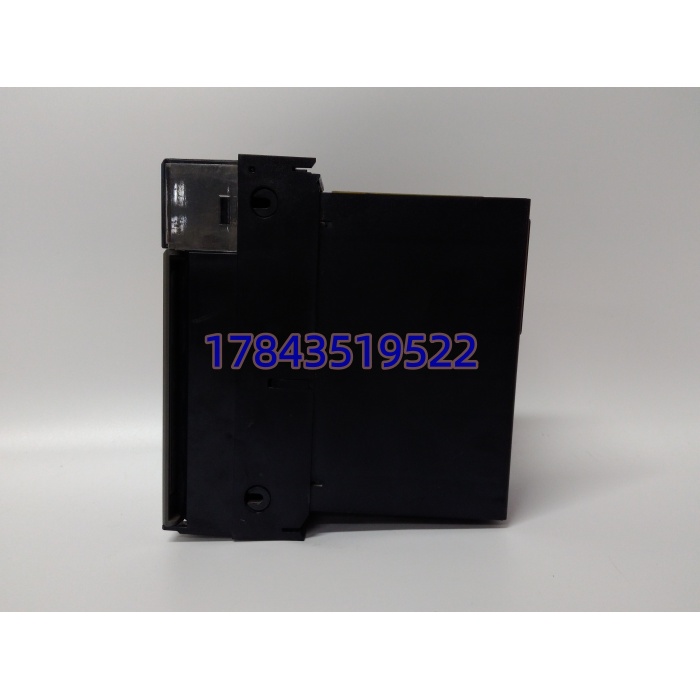

TK‑IOLI01 51403427‑175 是 C200 系统的 IOLINK 主接口卡，安装在本地 C200 机架，通过同轴 IOLINK 电缆连接分布在现场的远程 I/O 机架，控制器所有读写远程 I/O 的数据都经过这块模块转发。坦白讲，它不直接处理现场模拟量、开关量，只做链路转发。一旦该模块故障，对应所有远程机架全部失联。该部件属于生命周期末期备件，原厂全新货交期很长。国内大量化工、电厂存量 C200 装置，整套 DCS 改造周期长、投入高，很多工厂储备经过测试的备件，规避远程 I/O 全部离线带来的装置扰动。
应用场景与行业案例
痛点切入：我在现场遇到过该模块单链路损坏，好在配置双链路冗余，装置没有跳车，但系统持续报通讯告警。如果单链路配置，模块故障会造成全部远程 I/O 失效，工艺直接失控。老 DCS 备件订货周期长，无备件就只能被动等待供货。典型场景：
- 化工炼化 DCS 装置，现场 I/O 点分散，使用远程机架，依靠 IOLINK 链路做数据交互。
- 火电辅控 DCS 系统，控制柜和现场测点距离较远，配置远程 I/O 机架，该卡作为通讯主接口。
- 制药工厂存量 PKS 系统，无整体 DCS 改造预算，储备备件维持现有远程 I/O 架构。
- 油气处理厂装置，本地机柜与现场防爆机柜之间使用 IOLINK 远程 I/O 方案。
真实案例：某化肥合成车间， 机架上 TK‑IOLI01 模块 A 链路硬件损坏，虽然 B 链路还能工作，系统持续弹出通讯故障告警。现场没有备用卡件，外部调货耗时 20 天。这段时间运维班组重点监视远程机架全部测点，一旦 B 链路再出问题，整套工段会失控。事后运维将该卡纳入 A 类备件管理。
