描述
产品详情

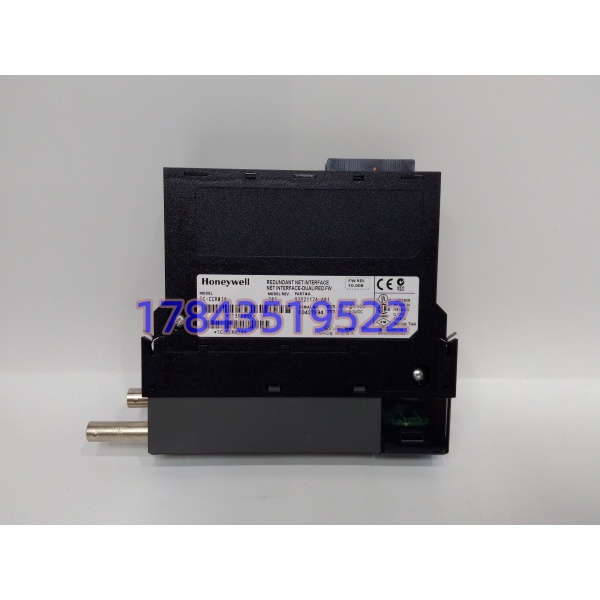

・完整型号：TC-CCR014 97321174-A01
・品牌：Honeywell（霍尼韦尔）
・系列：HC900 / C200 过程控制器平台
规格参数
- 部件编号：97321174-A01
- 官方名称：TC-CCR014 CNI Module, Redundant Media
- 通讯介质：双通道同轴电缆冗余控制网络
- 功能定位：控制网 CNI 接口，区别于单介质 TC-CCR013
- 安装规格：C200/HC900 控制器机架，单槽位插拔式模块
- 供电来源：机架背板 24VDC 供电

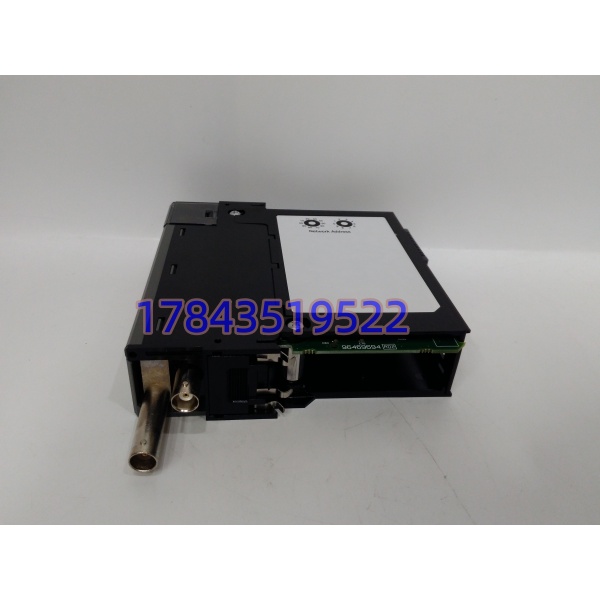

- 地址设置：面板旋转拨码开关配置网络节点地址

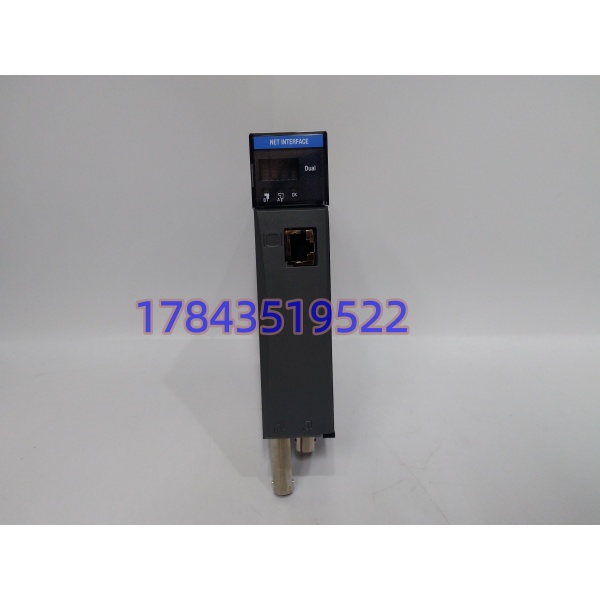

- 状态指示：板载 LED 用于链路、故障诊断识别
- 工作温度：0℃～60℃（机柜内运行）
- 存储温度：-40℃～+85℃
- 湿度范围：5%～95% RH，无冷凝
- 同系列对照：TC-CCR013（单介质，不可直接互换）
- 原厂生命周期：正式停产，无全新订单
- 合规参考：详细电气参数请查阅霍尼韦尔 HC900 硬件手册
产品介绍
很多运维人员检修 HC900 老旧控制柜时容易混淆单介质与冗余介质 CNI 卡件，TC-CCR014 是存量 C200 控制器实现控制网冗余通讯的核心单元。整套系统依靠该模块建立控制器与上位操作站、远程 I/O 节点的数据链路，一旦模块失效，对应控制器将脱离控制网络，画面失去实时工艺数据。
流通市场经常有人拿 TC-CCR013 尝试替代。严格来说，二者机架插槽外形一致，但硬件介质驱动电路不同，TC-CCR013 仅支持单路同轴，无法实现双链路冗余切换；原有系统做了双网冗余架构的现场，直接替换会丧失网络容错能力。HC900 平台大量装置服役超过十五年，原厂不再生产新品，货源全部依靠全球存量库存与拆机备件。中长期没有控制系统改造计划的厂区，提前锁定备件，可以规避海外寻货漫长周期带来的运行风险。
应用场景与库存策略
控制网络接口模块故障，最直接后果就是控制器与上位监控失联，操作人员无法远程调节回路，多数工况需要转为就地人工操作。海外渠道寻货周期普遍 6–12 周，突发故障很难快速完成备件补给。
- 化工连续生产线 HC900 控制系统：大量回路采用双同轴冗余控制网，建议常备 1 件冷备件。
- 热电锅炉辅控 C200 控制器机架：多台控制器集中组网，可搭建厂区共享备件池，减少重复备货。
- 水处理、油气增压站自控系统：现场潮湿、线缆易老化，优先采购完成长时间通电测试的模块，不要盲目大批量囤货。
- 规划 3 年内升级至 ControlEdge 新一代控制器项目：优先采用供应商寄售代管模式，降低自有资金占用。
真实案例：某化工园区污水装置 C200 控制器 TC-CCR014 通讯模块老化失效，控制室无法读取现场流量、液位参数。仓库仅预留 TC-CCR013 单介质模块，无法满足冗余网络架构要求。全网搜寻匹配型号耗时 9 天，工艺长时间依靠就地仪表值守，安全管控压力持续走高。事后设备部修订备件清单，将 TC-CCR014 划入 A 类关键通讯备件清单。
