产品详情

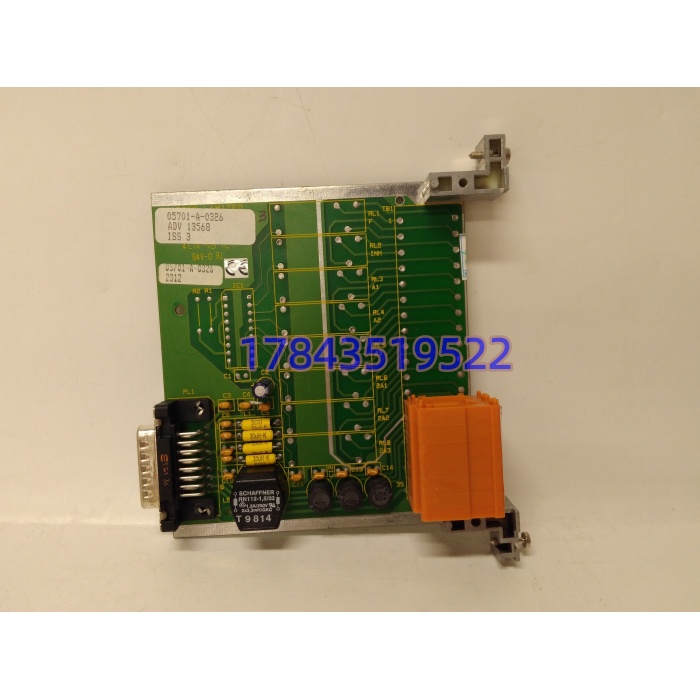

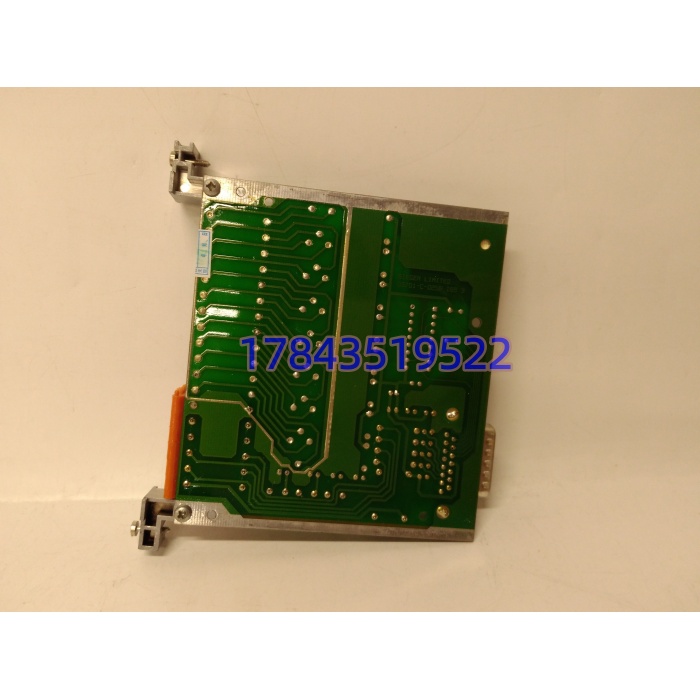

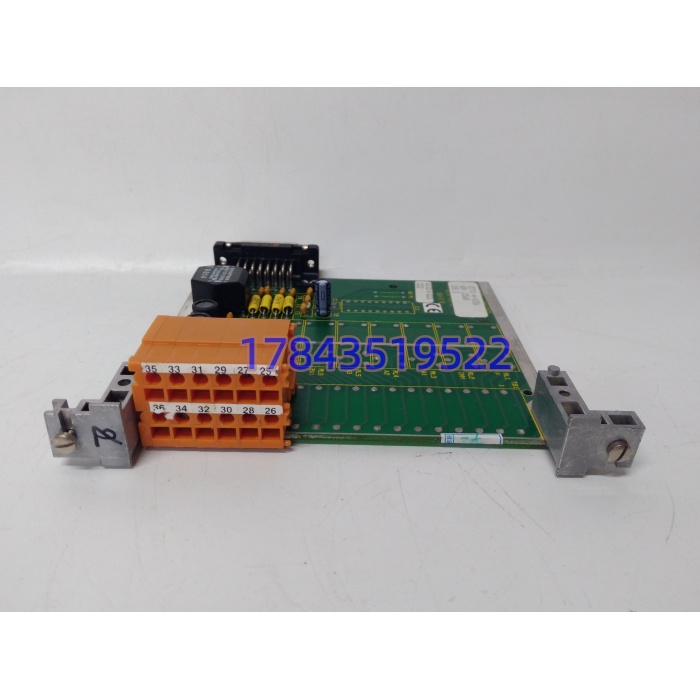

・型号：05701‑A‑0326・品牌：Honeywell 霍尼韦尔・系列：System 57 气体监测系统
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 通道配置 | 单通道独立处理，一块卡对应一台现场气体探测器 |
| 输入信号类型 | 催化燃烧 (桥路) 传感器、电化学传感器、二线 / 三线制 4‑20mA 变送器 |
| 供电 | 18‑32VDC，标称 24VDC；最大功耗 3.5W |
| 人机显示 | 4 位背光 LCD + 光柱，就地显示气体浓度值 |
| 继电器输出 | 3 路可编程报警继电器，1 路系统故障继电器；继电器参数参考原厂手册 |
| 配套机架 | 05701‑A‑0451（16 槽全宽机架）、05701‑A‑0452（8 槽半宽机架） |
| 必需配套板卡 | 05701‑A‑0361 工程卡，负责整机组态、串口调试、时间同步、参数下载 |
| 工作温度 | ‑10℃ ~ +55℃（机柜内部） |
| 存储温度 | ‑40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 安装形式 | 机架插槽插装，金属锁紧卡扣，背板总线交互 |
| 诊断能力 | 探头故障、断线、传感器寿命到期、硬件自检，故障继电器动作上报 |
产品介绍
05701‑A‑0326 是 System57 火气监测系统的单通道控制卡，整套系统是机架式模块化气体报警平台，每一张 05701‑A‑0326 负责一路现场探头。它直接采集探头原始信号，做信号放大、滤波、浓度换算，在本地卡件完成一级、二级、三级报警判定，同时驱动继电器输出；所有通道数据经由背板总线汇总到工程卡 05701‑A‑0361，再对外做 RS232 串口上传至上位监控系统。
坦白讲，很多现场采购只买这张通道卡，忘记必须配置工程卡 05701‑A‑0361，上机之后无法标定、无法修改报警阈值，系统不能正常投运。该整套 System57 硬件早已停产，原厂不再供货，石化、化工存量装置备件只能依靠全新库存与拆机卡。现场高频故障诱因：现场探头电缆引入浪涌、接地异常，造成卡件输入回路损坏；传感器老化后卡件报探头寿命告警，如果运维忽略，会失去气体监测保护能力。同系列还有 05701‑A‑0325 电源卡，整套机架必须配齐电源卡、工程卡、通道卡才能完整工作，不能单卡独立运行。
应用场景与行业案例
痛点切入：我在现场碰到过，现场气体探头硬件完好，但系统没有浓度读数，也不报硬件故障。排查探头、接线全部正常，最后确认 05701‑A‑0326 输入回路受浪涌隐性损坏。很多检修人员只换探头，不去排查机架内通道卡；另外，缺少工程卡，就算卡件本身完好，也无法做零点量程标定，系统只能处于无效状态。
典型场景
- 石油化工装置火气 F&G 系统：机柜内机架式可燃 / 有毒气体集中监测报警。
- 炼油厂泵房、罐区：多点位气体检测，继电器联动声光报警器、联锁输出。
- 煤化工、化肥工厂：存量 System57 系统维保备件替换。
- 油气处理厂安全监测：就地 LCD 面板，机柜本地查看浓度，同时上传 DCS/SIS。
真实案例某化工罐区 System57 气体监测系统，其中一路可燃气测点无浓度显示，现场探头输出正常。现场人员反复更换现场探头，故障依旧；进一步检查机架，确认 05701‑A‑0326 卡件输入回路被电缆浪涌击穿。初期备件只采购通道卡，上机发现无法修改报警值，才意识到缺少 05701‑A‑0361 工程卡。配齐完整备件，更换损坏通道卡，通过工程卡完成零点、量程标定，设置报警阈值，继电器输出、LCD 浓度显示全部恢复正常。事后现场梳理备件清单，把通道卡、工程卡、电源卡全部纳入备件库管理。
