描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 输入通道总数 | 32 路独立隔离数字输入，分组电气隔离 |
| 适配信号类型 | 24V 有源 NPN/PNP 传感器、无源干接点、NAMUR 防爆接近开关 |
| 现场电压范围 | 18 ~ 30 VDC 标准工业回路 |
| 逻辑判定阈值 | 导通≥13VDC/3mA；断开≤5VDC/1.2mA |
| 输入阻抗 | 4.2 kΩ，抑制触点抖动干扰 |
| 硬件滤波延时 | 固定 5ms，可软件叠加延时防触点弹跳 |
| 电气隔离等级 | 单通道与背板 1500VAC 光电隔离，阻断地环路 |
| 背板供电 | 机架 24VDC 取电，整机功耗约 6W |
| 线缆适配长度 | 屏蔽线缆最长 500m，非屏蔽线缆 300m |
| 配套端子底座 | CC-TXDIL01（标准非冗余 IOTA 底座） |
| 安装特性 | C300 机架单槽位，支持不停机热插拔更换 |
| 故障诊断 | 通道断线、回路欠压实时报警上传上位 |
| 工作环境 | -40℃ ~ +70℃运行，湿度 5%~95% 无凝露 |
| 面板指示灯 | 电源 POWER、运行 STATUS、通道故障 LED |
| 整机尺寸重量 | 263 mm × 58 mm × 28 mm，净重 0.6kg |
产品深度介绍

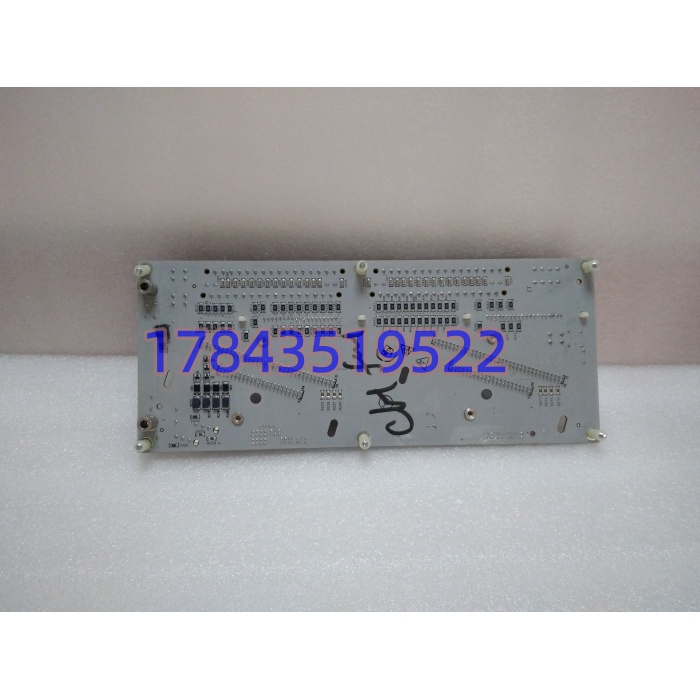

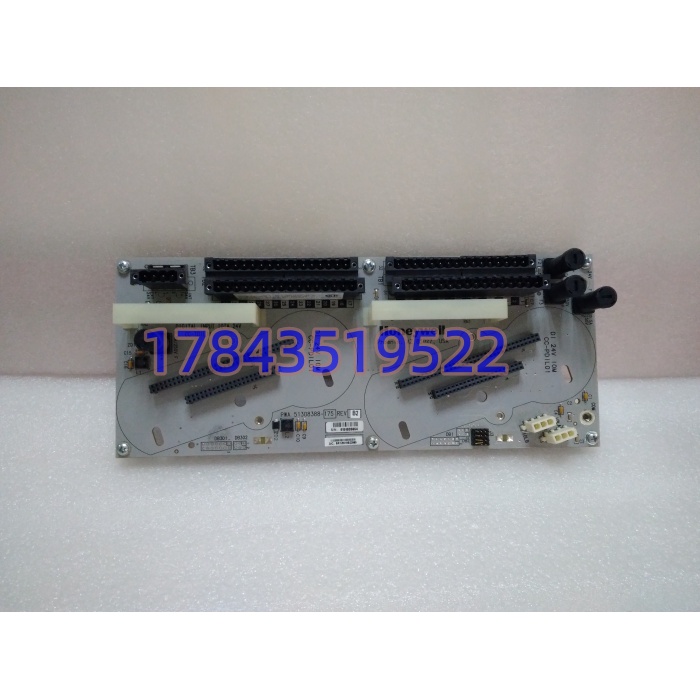

CC-PDIL01（物料号 51308388-175）是霍尼韦尔 Experion PKS C300 系统高密度低压数字输入卡，主打现场安全联锁、阀门状态、设备反馈开关量采集。模块单卡集成 32 路独立隔离通道，相比 16 通道 DI 卡大幅节省机柜安装空间；硬件内置 5ms 防抖滤波，无需额外软件延时即可消除继电器、机械限位开关弹跳误触发。支持干接点与 NAMUR 防爆传感器混用，油气防爆区域无需额外安全栅适配。每路通道独立光电隔离，现场短路、浪涌不会蔓延损坏整卡与控制器背板；支持内外置 24V 现场电源切换，适配不同接线机柜分配方案。热插拔设计允许连续生产装置在线更换模块，无需停机切工艺逻辑，广泛用于老旧 C300 DCS 扩容、故障备件替换。
应用场景与行业案例
工程痛点
炼化、电厂在用 C300 系统 CC-PDIL01 通道隔离失效、触点误报，ESD 联锁存在拒动 / 误动风险；原厂备件订货周期超 2 个月，装置长期带病运行；低密度 16 通道 DI 卡占用过多机架槽位，扩容成本高；普通 DI 卡无硬件防抖，机械开关频繁触发虚假报警，增加运维工作量。
典型应用场景
- 石油化工 – 加氢、精馏装置 ESD 安全联锁采集紧急停车按钮、切断阀开 / 关限位、火焰探测器 NAMUR 信号，隔离电路规避现场短路触发全线误停车。
- 火力发电 – 锅炉、汽机辅机状态采集断路器位置、风机运行反馈、润滑油压力开关信号汇总，32 通道高密度减少机柜数量。
- 煤化工 – 气化、合成工段阀门监控高温粉尘控制柜稳定运行，硬件滤波消除阀门机械触点抖动带来的频繁报警。
- 油气海上平台 – 防爆区 F&G 系统兼容 NAMUR 防爆接近开关，宽温 – 40~70℃适配海上昼夜温差环境。
- 水处理大型水厂 – 泵、阀门、液位开关监测分布式泵房多点位状态采集，长距离线缆信号无衰减、无干扰漂移。
现场真实案例
今年三季度，西北某煤制烯烃装置 C300 系统一块 CC-PDIL01 多通道间歇性误报阀门限位，班组每日需反复核对现场设备，存在联锁误跳风险。原厂反馈海外调货 92 天，装置无法停机等待备件。客户调取现货拆机全检模块，完成 24 小时 32 通道满载采集、隔离耐压、NAMUR 信号兼容全套测试后加急发出，3 天送达中控机柜间。工程师利用热插拔功能在线更换，复刻原有 IOTA 底座跳线配置，半小时消除全部虚假报警。后续该厂一次性储备 3 块同款模块作为两套 DCS 机架常备应急备件。
