描述
产品详情

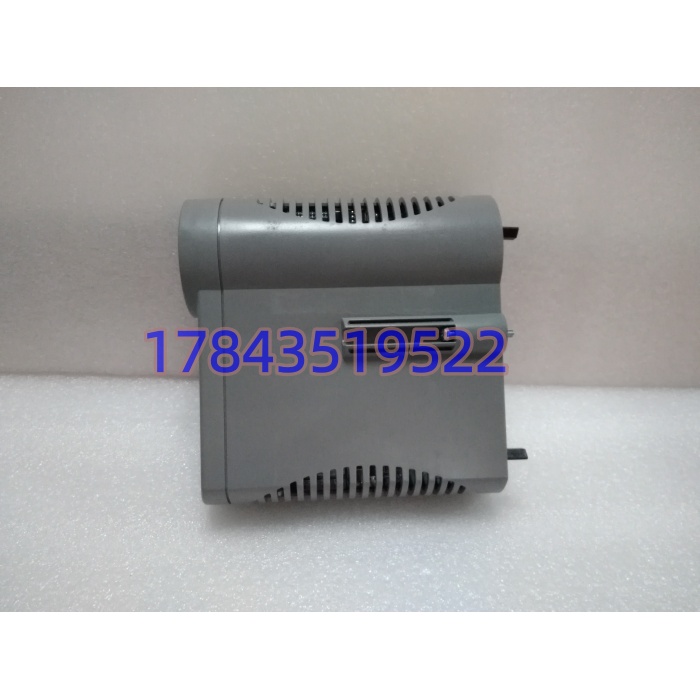

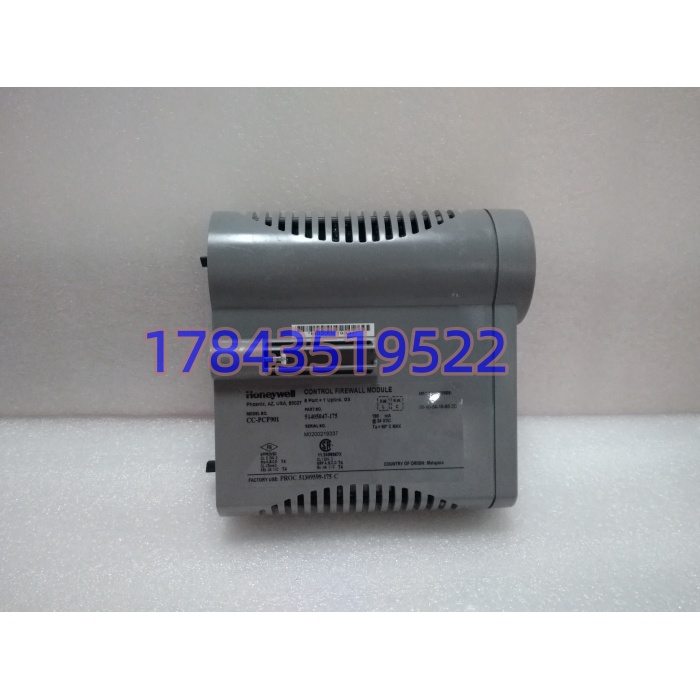

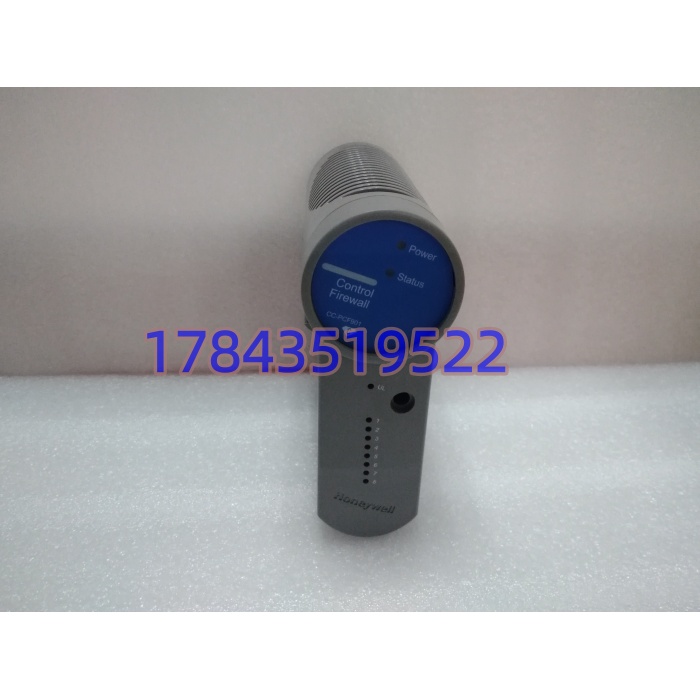

・型号：CC-PCF901（物料编码 51405047-175）
・品牌：Honeywell 霍尼韦尔
・系列：Experion PKS C300 控制器 C 系列模块
规格参数
- 供电规格：24VDC ±15%，额定电流 0.112A
- 整机典型功耗：2.7W
- 以太网端口：8 路下行 FTE 端口 + 1 路上行机柜总线端口
- 网口速率：10/100Mbps 自适应 RJ45
- 冗余机制：FTE 容错以太网，单链路故障毫秒级切换
- 安装底座：必须搭配 CF9 专用 IOTA 端子底座
- 工作环境温度：0℃ ~ +60℃（机柜垂直安装）
- 存储温度：-40℃ ~ +85℃
- 抗震指标：20–500Hz 5g 峰值振动
- 防护等级：IP20，仅限控制柜内部使用
- 整机尺寸：86mm×52mm×310mm
- 安全认证：IEC 62443 工业网络安全认证（以原厂手册核对）
产品介绍
CC-PCF901 51405047-175 是霍尼韦尔 C300 DCS 机柜专用网络防火墙分配卡，安装在 CF9 端子底座上，统一分配机柜内 FTE 网络，同时承担控制网与企业管理网的隔离防护。普通交换机无法适配 FTE 私有冗余协议，混用会丢失双网冗余切换能力；普通网关缺少工业数据包过滤，办公网异常流量容易冲击控制器造成控制回路震荡。这款模块内置专属 FTE 转发芯片，既给机柜内 FIM 接口卡分发冗余网线，又通过访问策略拦截非法 IP、异常报文，规避网络攻击导致的非计划停机，是化工、电厂等合规项目网络安全标配卡件。
应用场景与行业案例
痛点切入
机柜多块 FIM 现场接口卡直接组网，网线杂乱无冗余，单根网线破损直接造成整块 I/O 离线；办公网与 DCS 控制网直连，病毒、批量数据查询会造成控制器通讯拥堵；通用交换机不兼容 FTE 协议，冗余切换失效，不符合安监网络隔离要求。
典型场景
- 火力发电厂机组 DCS 机柜：锅炉、汽机 C300 控制柜内网分配，隔离 SIS 控制网与 MIS 管理网，满足电力网络安全规范。
- 炼化乙烯精馏装置：多 FIM 远程 I/O 集中机柜，依靠 FTE 双网保障精馏联锁不间断通讯。
- 煤化工空分装置：高压氧区控制机柜，防火墙拦截外部网络访问，规避工艺误动作风险。
- 油气长输管道站场：压缩机 C300 控制柜，恶劣电磁环境下稳定维持冗余网络传输。
真实案例
前年某 30 万吨甲醇合成装置，前期未使用 CC-PCF901，直接用普通交换机连接 FIM 卡，厂区办公系统批量调取历史曲线时，大量报文挤占 FTE 带宽，控制器通讯中断触发合成机组跳机，停工 3 小时损失原料数十万元。后期每台 C300 机柜加装 CC-PCF901 做网络隔离与 FTE 分发，去年厂区办公系统病毒爆发，防火墙模块直接拦截异常数据包，控制网通讯全程稳定，机组无任何波动。仪表主管反馈，该卡件看似只做网线分配，实际是整套装置网络安全的关键屏障。
