产品深度介绍

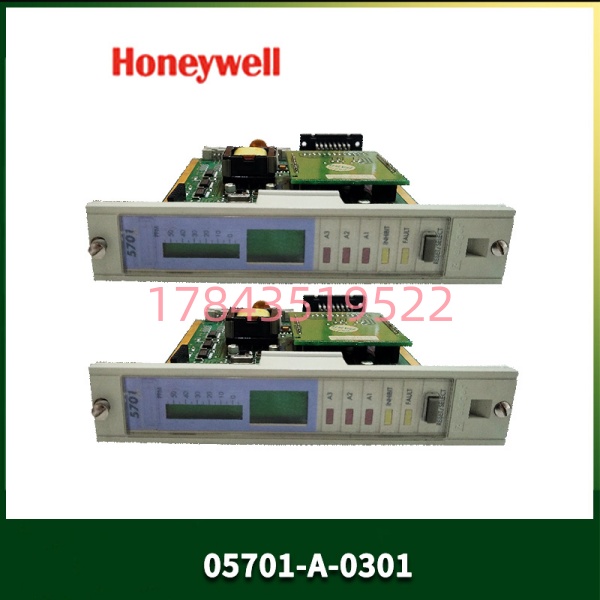

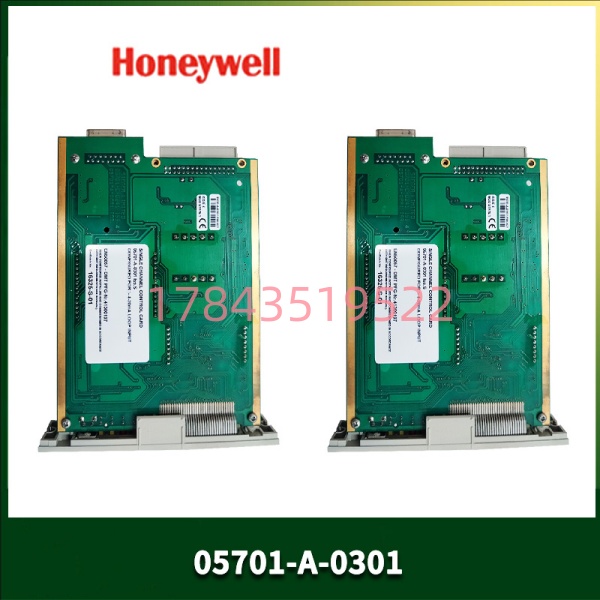

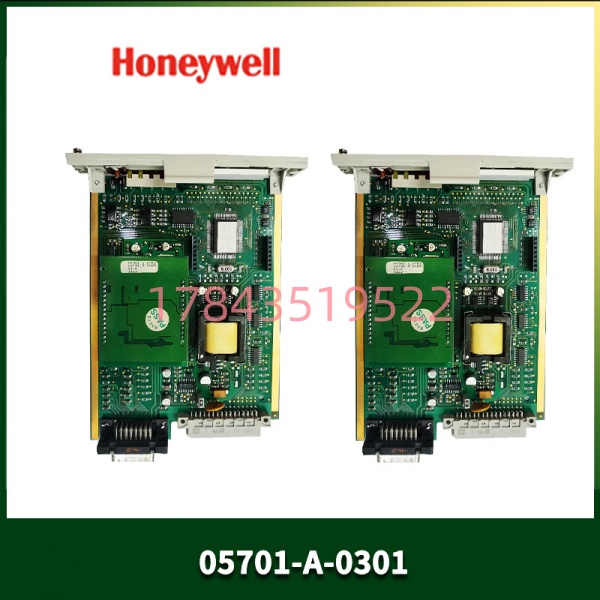

霍尼韦尔 05701-A-0301 是一款单通道环路控制卡，专为工业过程控制与气体检测系统设计。它主要用于接收、处理并控制现场变送器（如压力、温度、流量、气体传感器）输出的 4-20mA 模拟信号，并通过自带显示界面实时监控过程值、设定点及报警状态。模块自带25 段光柱显示与四位数字显示，可独立完成单回路的测量、控制与报警输出，广泛应用于石油化工、冶金、电力、环保等行业的安全监测与闭环控制场景。作为霍尼韦尔早期经典控制系统（C1000/D1000）的核心备件，其高稳定性与宽温设计确保在恶劣工业环境下长期可靠运行。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数 | 1 通道（单回路） |
| 信号类型 | 4-20mA DC 模拟量输入 / 输出 |
| 测量精度 | ±0.5% FS（满量程） |
| 分辨率 | 16 位 |
| 更新速率 | 10 Hz |
| 供电电压 | 24 V DC (18–32 V DC) |
| 功耗 | < 10 W |
| 显示 | 25 段条形图 + 4 位数字显示 |
| 工作温度 | -40°C ~ 70°C |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 5% ~ 95% RH（非冷凝） |
| 尺寸 | 170 × 25 × 112 mm |
| 重量 | 约 0.165 kg |
| 安装 | 标准 3U 欧式机架 / DIN 导轨 |
| 通信接口 | RS-485 |
| 适用系统 | Honeywell C1000, D1000, 5701 系统 |
安装与接线指南
阶段一：准备工作（10 分钟）
- 安全断电：切断系统 24V DC 电源，确保无电操作。
- 工具准备：防静电手环、十字螺丝刀、万用表、标签纸。
- 记录备份：拍照记录旧卡接线、地址及参数设置。
阶段二：拆卸旧模块（8 分钟）
- 标记并断开所有外部线缆（电源、输入、输出、通讯）。
- 松开机架固定螺丝，平稳抽出旧卡。
- 检查机架插槽有无损坏或灰尘。
阶段三：安装新模块（12 分钟）
- 佩戴防静电手环，取出 05701-A-0301。
- 核对型号，对准插槽平稳插入，固定螺丝。
- 复刻配置：按旧卡照片设置地址、量程、报警点。
- 按标签恢复接线，确保端子紧固（0.5 N・m）。
阶段四：上电调试（15–20 分钟）
- 检查 24V 供电正常，无短路后上电。
- 观察面板指示灯：
- PWR（绿）：常亮 = 供电正常
- RUN（绿）：闪烁 = 运行正常
- ALM（红）：常亮 = 报警 / 故障
- 通过面板按键校准零点、量程，设置报警值。
- 输入模拟信号（4–20mA），验证显示与输出精度。
- 系统稳定运行 30 分钟，记录参数至维护日志。
常见问题解答 (FAQ)
Q1: 05701-A-0301 与 05701-A-0601/0701 有何区别？A: 同属 5701 系列，但通道数不同：
- 05701-A-0301：1 通道，单回路控制
- 05701-A-0601：3 通道
- 05701-A-0701：4 通道不可直接互换，替换需重新配置系统与接线。
Q2: 此卡支持热插拔吗？A: 不支持。必须在完全断电状态下安装 / 拆卸，否则易导致模块烧毁或系统故障。
Q3: 如何校准 4-20mA 信号？A: 面板按键操作：
- 进入校准模式（长按 SET 键 3 秒）。
- 输入 4mA（零点），按 ENT 确认。
- 输入 20mA（满量程），按 ENT 确认。
- 自动保存，退出校准。
Q4: 显示波动大、精度不准怎么办？A: 排查步骤：
- 接线：检查信号线屏蔽是否单端接地，有无虚接。
- 干扰：远离动力电缆、变频器等强干扰源。
- 电源：确保 24V DC 稳定，波纹 < 100mV。
- 校准：重新执行零点 / 满量程校准。
Q5: 质保多久？售后如何？A: 12 个月质保（自发货日起）。
- 质保：非人为硬件故障，免费维修 / 更换。
- 非质保：静电击穿、接线错误、进水、超温 / 压使用。
- 售后：提供远程技术支持、故障诊断、参数设置指导。
