描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 通道配置 | 16 路单端模拟输出通道，无 HART 数字通讯功能 |
| 输出信号范围 | 2.9 mA ~ 21.1 mA，标准 4–20 mA 控制回路 |
| DAC 转换精度 | 16 位 Δ-Σ 转换，25℃典型精度 ±0.35% FSHoneywell |
| 回路负载上限 | 最大 800 Ω，输出驱动电压 16 V |
| 电气隔离 | 通道对背板 500 VDC 隔离，抑制动力回路干扰 |
| 配套端子底座 | 普通底座 CC-TAOX01；冗余底座 CC-TAOXR01 |
| 背板供电 | 24 VDC ±20%，整机典型功耗 3 W |
| 阶跃响应时间 | 满量程阶跃稳定＜80 ms |
| 故障安全模式 | 可组态保持当前值 / 固定 4mA 故障输出 |
| 状态指示灯 | Power 电源灯、Status 通讯运行双路 LED |
| 工作温区 | -40 ℃ ~ +85 ℃，适配电厂、化工高温机柜 |
| 原厂生命周期 | 已停产，替代型号 CC-PAON01、CC-PAOH01（带 HART） |
| 合规认证 | CE、UL/cUL、Class1 Div2 防爆、RoHS |
产品深度介绍

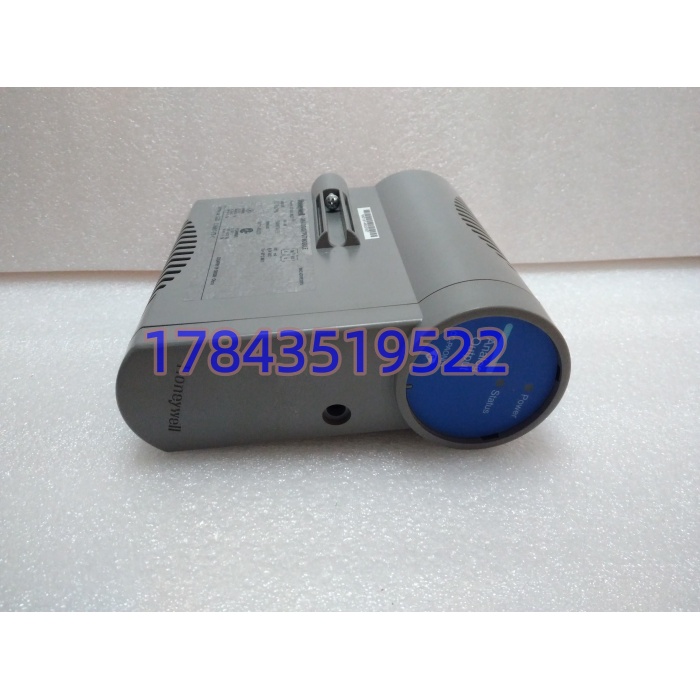

CC-PAOX01（51405039-275）是霍尼韦尔 Experion PKS C300 系统标准 16 通道模拟输出 IOP 卡，仅适配普通 4-20mA 调节阀、变频执行机构，不支持 HART 设备远程读写。广泛用于火电、炼油、水处理、精细化工流程机柜，接收控制器数字指令，转换为连续电流信号完成回路调节控制。
全通道独立隔离电路，规避电机启停、变频器谐波造成的输出漂移；硬件自带断线诊断，回路开路时面板 Status 灯告警，快速定位现场线缆故障。支持机架冗余配对运行，主卡故障无扰切换备用卡，切换波动≤10ms，避免调节阀大幅扰动工艺参数。模块支持机架热插拔，更换单卡无需整列 I/O 断电；宽温工业元器件适配长期连续运行，减少调节回路异常引发的工艺波动、非计划停机时长。
常见问题解答
- 老哥，CC-PAOX01 能直接替换带 HART 的 CC-PAOH01 吗？坦白讲不能直接互换，底层通讯逻辑完全区分。CC-PAOX01 无 HART 调制解调电路，无法读写智能阀门定位器参数；PAOH01 兼容普通回路与 HART 回路。老项目现场无智能仪表可临时替换，但组态里 HART 功能块会报错，长期改造建议匹配对应型号。
- 只更换这块 AO IOP 卡，需要重新下载系统组态吗？同型号、同固件版本替换无需重新编译工程，原有回路量程、故障安全模式全部保留；更换前务必拍照记录端子底座接线排布。出库可提前按客户现场固件版本预校验，到货直接插机架上电运行。
- PKS C300 机柜更换 CC-PAOX01 支持热插拔吗？硬件原生支持机架带电拔插，但现场 4-20mA 阀门信号线严禁带电拆卸。我见过炼化厂检修人员热拔端子线缆，浪涌击穿模块输出驱动芯片，16 路调节阀全部失控，精馏塔液位大幅波动，紧急切手动操作。仅插拔机架模块，端子接线必须断电。

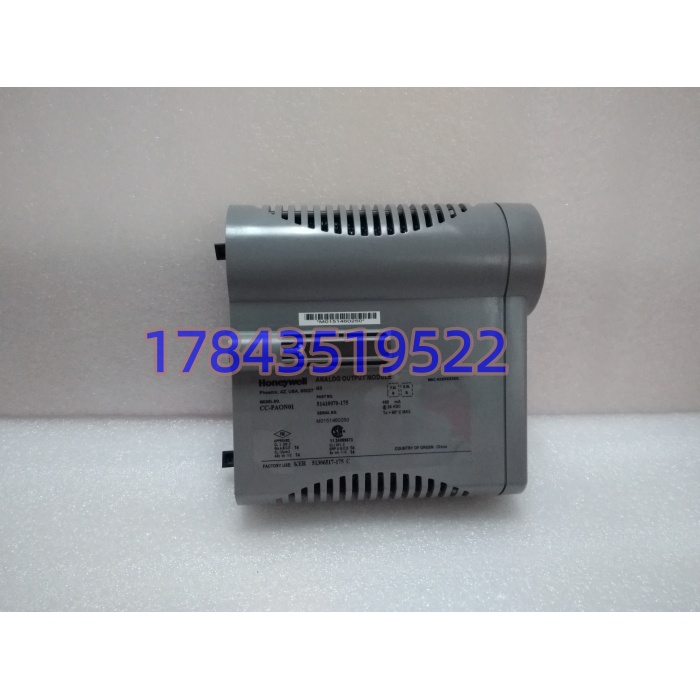

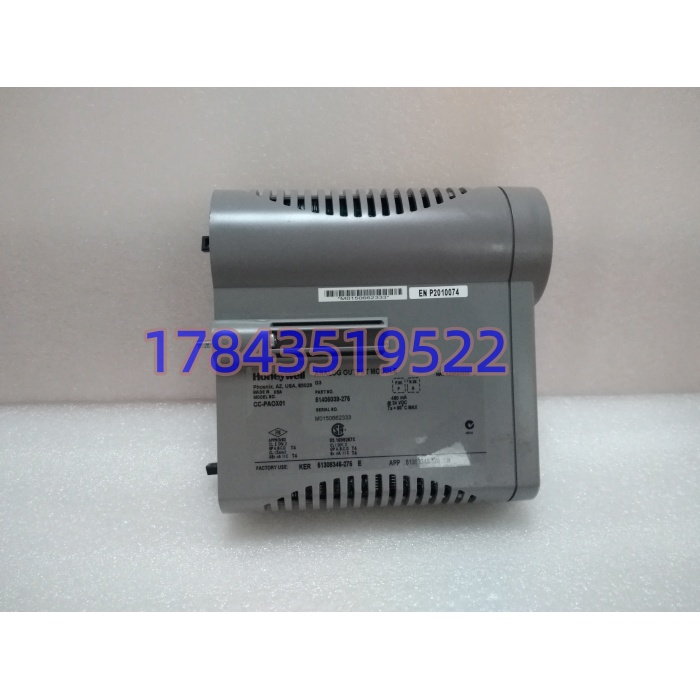

- 怎么区分全新原装和拆机翻新 IOP 卡？每块入库核验机身序列号、背面铭牌部件号 51405039-275，PCB 无维修动焊、背板金手指无氧化磨损，原厂防拆封签完整。发货附带完整 C300 机架 24 小时挂网老化测试报告，支持视频通电查看双路状态指示灯；市面低价拆机件普遍存在输出漂移、单通道无驱动，我们不流通维修二手件。
- 这块模拟输出卡质保多久，输出信号异常怎么处理？整机质保 12 个月，现场接错 380V 高压、进水腐蚀、静电击穿不在质保范围。上机前提供远程故障安全模式、回路负载核算指导；若模块原生硬件缺陷导致无输出、通道漂移，免费换新并承担往返物流。
- 单通道回路线缆总电阻不能超过多少？满载负载上限 800 Ω，现场线缆 + 阀门定位器内阻总和建议控制在 600 Ω 以内，电阻过高会出现输出电流拉低、调节滞后；信号线全程屏蔽单端接地，与大功率动力电缆分槽敷设，减少干扰跳变。
- 秋冬干燥机柜拆装，静电会不会损坏输出通道？北方化工、电厂冬季静电击穿故障率很高，操作全程佩戴接地防静电手环，仅握持模块塑料外壳，严禁触碰背板金手指与底座端子。有班组电工未做防静电防护，拆箱静电击穿多路输出驱动，整块上万 AO 卡直接报废。
