描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 / 物料号 | CC-PAIH02，51405038-375 |
| 采集通道 | 16 路模拟输入（12 路单端 + 4 路差分） |
| 支持信号 | 4-20mA（配 250Ω 电阻）、0-5V、1-5V、0.4-2V 电压信号 |
| AD 转换分辨率 | 16 位 |
| 基础采集精度 | ±0.075% 满量程（23.5℃）；±0.15% 满量程（0~60℃） |
| 扫描周期 | 50ms 全通道循环采集 |
| 通讯协议 | Series-C 背板总线、HART 5/7 协议 |
| 配套端子底座 | CC-TAIX01（非冗余）、CC-TAIX11（冗余） |
| 背板供电 | 5VDC，整机满载功耗 8W |
| 工作温度区间 | -40 ℃ ~ +70 ℃ |
| 隔离共模抑制 | 70dB（直流～60Hz），抗车间变频器干扰 |
| 安装特性 | C300 机架单槽位，支持不停机热插拔更换 |
| 防护与认证 | CE、ATEX 防爆、RoHS 合规 |
| 整机尺寸 | 35 mm × 140 mm × 120 mm |
| 整机重量 | 约 0.3 kg |
产品深度介绍

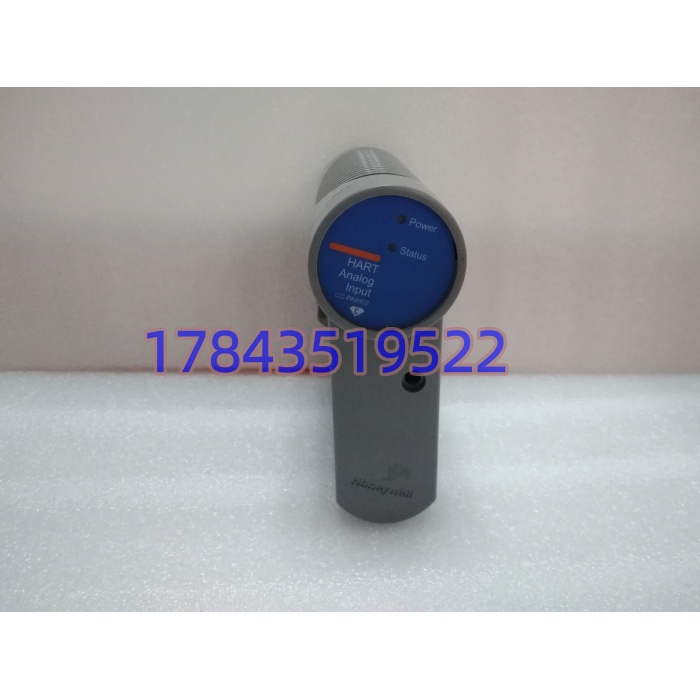

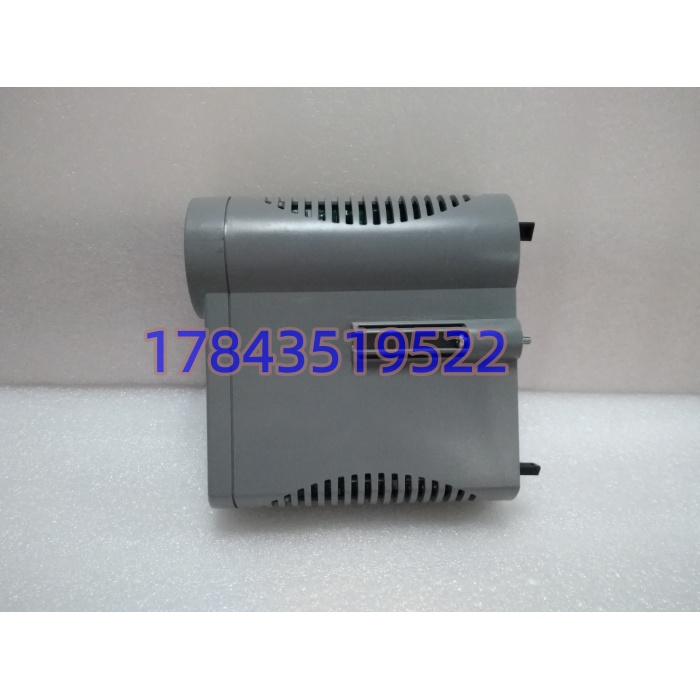

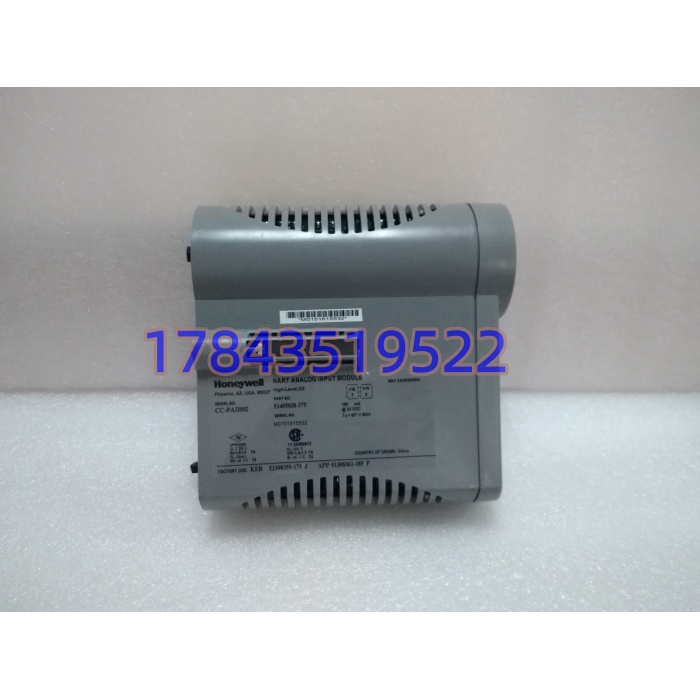

CC-PAIH02（51405038-375）是霍尼韦尔 Experion PKS 系统标配高密度 HART 模拟输入卡件，适配 C300 控制器整套过程控制平台。模块采用分体式设计，本体与 CC-TAIX11 端子底座分离，现场线缆全部接在底座，更换卡件无需拆线，支持在线热插拔，不中断整套装置自动控制。16 路通道兼容两线制压力、流量、温度 HART 智能变送器，除常规 4-20mA 工艺变量采集外，可通过 HART 总线读取变送器量程、故障码、温度补偿参数，实现设备预测性维护；差分通道专门用于电磁干扰强的厂区，大幅降低信号漂移与跳变。独立信号处理芯片分担控制器运算负载，不会拖慢 PID 调节周期，广泛用于炼化、电厂、水处理成套工艺监控。
应用场景与行业痛点
现场工程痛点
化工、电厂存量 Experion 系统大量使用 CC-PAIH02 采集现场变送器信号，模块 AD 采集芯片老化、背板金手指氧化后，通道读数漂移、无信号、HART 通讯中断，工艺监控画面失真，PID 调节失控。原厂标准交期 3~5 周，连续生产装置长期缺少备用卡件，存在工艺超温超压风险；同系列 CC-PAIH01 硬件底层存在差异，直接替换会丢失 HART 读写功能，组态需要重新修改。
典型应用场景
- 石油炼化精馏、加氢装置采集反应釜温度、塔顶压力、管线流量 HART 变送器，闭环调节进料阀、回流阀。
- 火力发电厂锅炉 DCS 系统炉膛压力、汽包液位、烟气温度采集，配套 HART 读取变送器校准状态，便于机组定期校验。
- 市政大型污水处理厂溶解氧、PH、进出水流量信号汇总，远程上传环保监测平台，支持仪表在线诊断。
- 油气长输增压场站管线压力、温度变送器采集，宽温适配室外无人值守机柜，差分通道抵御变频设备干扰。
- 精细化工防爆生产车间防爆型智能仪表信号采集，ATEX 认证满足防爆区域安装规范。
现场真实案例
江苏某炼化精馏装置一块 CC-PAIH02 出现 6 路通道 HART 通讯失效，只能读取 4-20mA 基础数值，无法在线查看变送器故障，仪表校验必须停机拆表。联系霍尼韦尔代理商，原厂交货周期 4 周，装置无法长时间降负荷运行。我方现货同物料号 51405038-375 全新模块，搭建 C300 仿真机架完成 72 小时全通道 HART 读写、满载采集测试，附带通道线性度、HART 报文测试视频发货。现场直接热插拔替换底座上的卡件，原有接线、系统组态无需改动，10 分钟恢复全部仪表诊断功能，后续厂区采购 3 块同型号作为精馏装置应急备件。
