描述
产品详情
・型号：05701‑A‑0325・品牌：Honeywell Sieger・系列：System 57 气体监测控制系统
规格参数

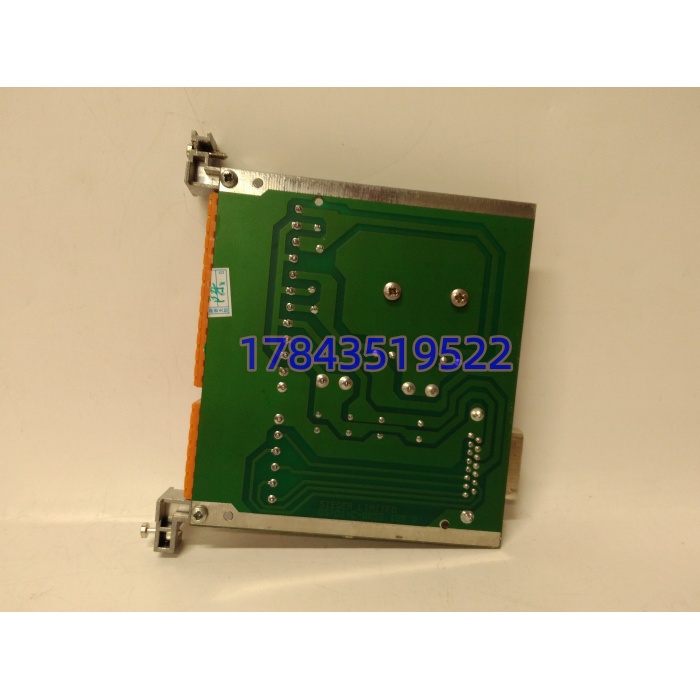

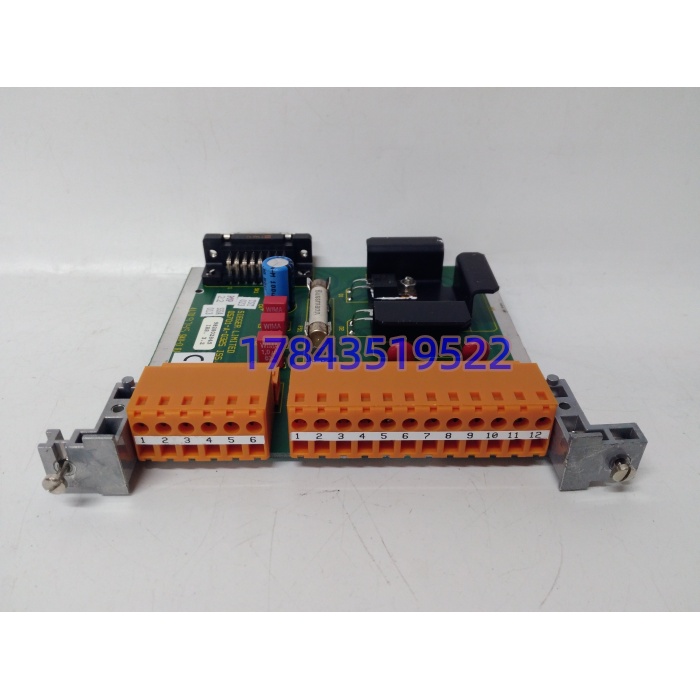

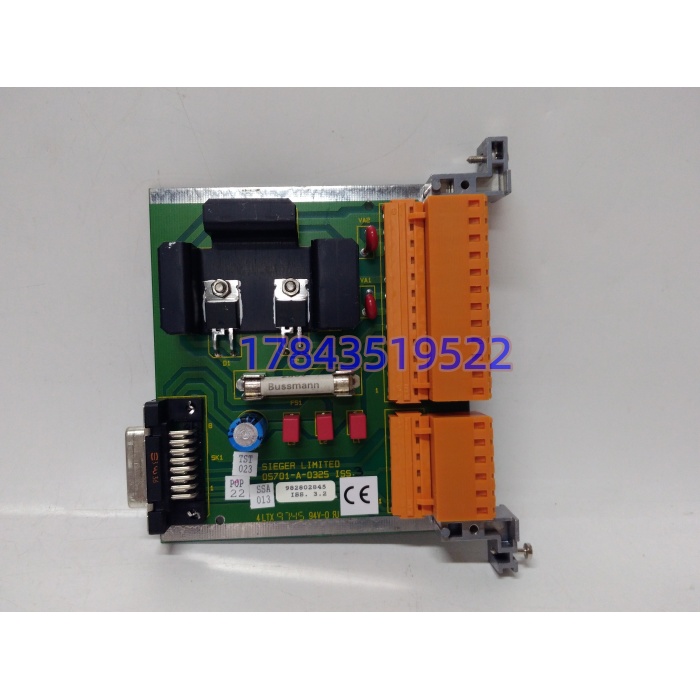

- 硬件形态：System57 机架插卡，前端橙色接线端子排 + DB9 串口接口，金属锁定卡扣固定
- 信号接口：支持电化学、4‑20mA 型可燃 / 有毒气体探测器输入；继电器报警输出回路
- 通讯：DB9 串口，支持 RS232/RS485，对接机架工程师卡 05701‑A‑0361
- 供电：由 System57 机箱背板 24VDC 供电
- 面板指示：多路状态 LED，显示电源、故障、报警、回路异常
- 工作温度：‑20℃ ~ +60℃，防爆机柜内安装
- 存储温度：‑40℃ ~ +85℃
- 外形尺寸：165×102×23mm，重量约 1.01kg
- 生命周期：原厂永久停产，无全新原厂订货，无官方直供替代型号
- 选型提示：存在硬件修订版本；固件版本需要和整套 System57 机架、工程师卡 05701‑A‑0361 匹配；不能用于其它 DCS 系统。
产品介绍
05701‑A‑0325 是 Honeywell System57 气体监测系统的现场信号处理插卡。采集来自现场探头的气体检测信号，做滤波、阈值比对，触发报警继电器，同时通过背板总线把气体浓度、故障状态上传给系统工程师卡。整套系统广泛用在化工装置、海上平台的可燃有毒气体安全监测。
坦白讲，国内大量石化、油气老装置还在运行这套 System57 气体检测机架。整套升级换成新一代气体系统，需要全部更换探头、重新布线、做安全联锁逻辑校验，装置停运窗口很难争取，现场 MRO 会储备该卡做应急备件。我在现场遇到，该卡高发故障集中在现场浪涌击穿输入回路、端子氧化接触不良、板内继电器触点老化、串口通讯回路损坏；不同硬件修订版本混用会出现信号读取异常、报警误报。
应用场景与行业案例
痛点切入：本卡故障，对应一路或多路气体探头信号全部失效，控制室无法读取气体浓度，失去泄漏报警能力，属于安全仪表降级风险，必须限期消缺。现场腐蚀性气体、机柜温变、浪涌冲击是主要损坏诱因。
典型场景：
- 石化化工行业：炼化装置 System57 气体检测机柜，可燃、有毒气体探头信号采集报警。
- 海上平台：油气平台安全气体监测系统，Sieger 57 系列机架。
- 制药、涂料工厂：危险车间固定式气体泄漏监测。
真实案例：我在现场遇到过，某炼化厂气体检测机柜 05701‑A‑0325 输入回路被现场雷击浪涌打坏，该卡下 2 路有毒气体探头无读数，控制室无泄漏报警，装置处于安全降级运行。现场没有同版本备件，调货 6 天才拿到经过整机测试的板卡，更换后重新设置报警阈值，和 DCS 核对报警联锁信号，气体监测恢复正常。之后班组把该型号纳入 MRO 备件清单，定期检查机柜浪涌防护与接地。
