描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料编号 | 51308353-175，板卡型号 CC-TAOX11 |
| 适配 IO 模块 | CC-PAOX01 16 通道模拟输出模块（双卡冗余安装） |
| 适配控制器 | Experion C300 过程控制器，Series C IO 机架 |
| 底板尺寸规格 | 12 英寸冗余型 IOTA，支持双 IOM 冗余热插拔 |
| 输出信号回路 | 16 路独立 4–20mA，软件可配置 0–20mA 输出区间 |
| 单通道最大负载 | 750 Ω @ 24 V DC，适配阀门定位器、变频执行机构 |
| 内置保护 | 每通道独立 0.25A 快熔保险丝，短路自动切断单通道 |
| 信号兼容性 | 原生兼容 HART 5/6/7 数字叠加信号，不衰减调制波形 |
| 背板供电 | 24 V DC 机架取电，单块底座整机功耗≤4.5 W |
| 电气隔离 | 现场输出回路与背板逻辑侧 500 V RMS 隔离，抑制地环路干扰 |
| 线缆规格 | 端子兼容 14AWG 多股屏蔽线缆，单端子最多压接 2 根线 |
| 工作温区 | -20 ℃ ~ +70 ℃；存储环境 -40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 全板喷涂三防绝缘涂层，耐受电厂、化工潮湿粉尘机柜 |
| 硬件区分 | CC-TAOX11 = 冗余 12 寸；CC-TAOX51 = 单卡 6 寸非冗余，二者不能直接互换 |
产品深度介绍

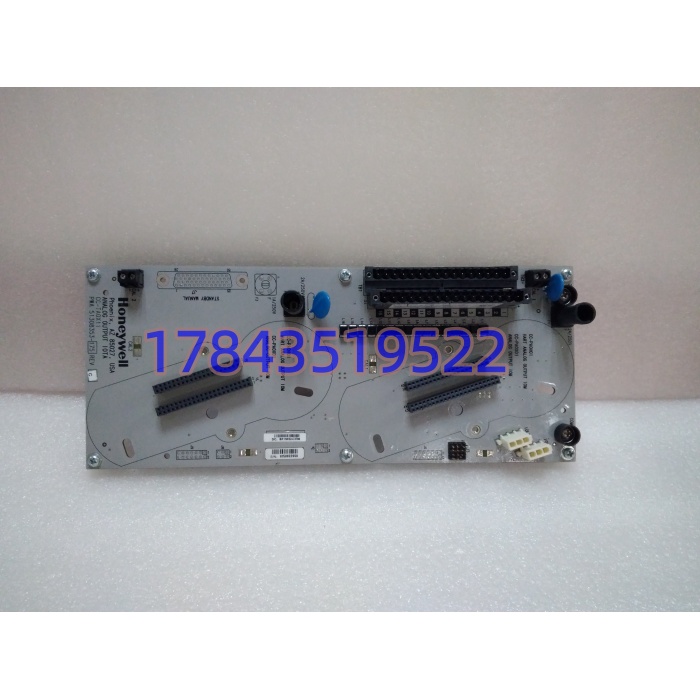

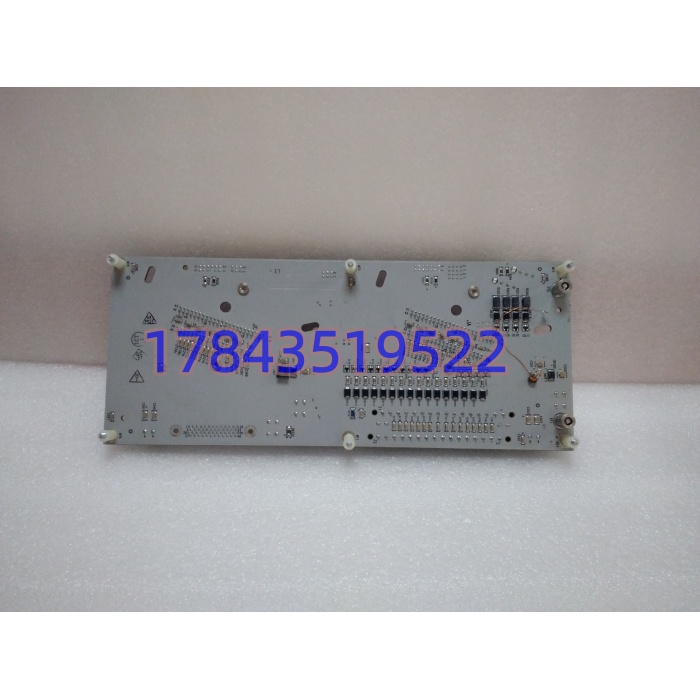

CC-TAOX11（51308353-175）是霍尼韦尔 C 系列专用冗余模拟输出端子底座，专为需要高可用连续生产的化工、火电装置设计，底板配备两组 IOM 插槽，可同时插入两块 CC-PAOX01 模拟输出模块实现硬件冗余控制。底板集成完整接线端子排、通道保险、信号调理电路，上层 IOM 模块仅负责数字转模拟运算，现场阀门、执行器线缆全部接入 IOTA 端子，更换 AO 控制卡无需拆卸现场电缆，支持在线热插拔维护，不中断调节回路输出。内部布线做了抗地环路优化，屏蔽层统一单端接地设计，大幅降低变频器、大功率电机带来的工频干扰，4–20mA 模拟信号无漂移，叠加 HART 数字信号时无失真，可远程读取阀门行程、故障诊断数据。该型号为 12 寸冗余专用底座，存量化工、电厂 C300 系统大量配套，原厂海外订货周期 35~45 天，底座保险烧毁、端子氧化故障只能依靠现货备件快速抢修。
应用场景与行业痛点
DCS 模拟输出端子底座保险熔断、端子氧化后，对应工段调节阀失去自动调节，工艺温度、压力只能人工就地手动操作，连续装置无法停机拆线检修，长期人工干预存在超温、超压安全隐患，原厂调货周期长，限产损耗高昂。
典型应用场景
- 火力发电厂锅炉、汽机辅控系统给水调门、烟气挡板、脱硝喷氨调节阀冗余控制，双模块冗余架构避免单卡故障导致炉膛参数失控。
- 石油化工精馏、加氢连续反应装置塔顶温度、罐区液位、反应釜压力调节阀批量调节，HART 通讯远程校准阀门行程，减少防爆柜开盖操作。
- LNG、天然气管线增压站自控系统场站调压阀、放空执行器冗余控制，防爆机柜潮湿环境，三防 PCB 延缓端子腐蚀老化。
- 大型水处理全厂 SCADA 系统曝气调节风门、加药计量泵 4–20mA 控制，冗余配置保障水质稳定达标，避免环保数据超标。
- 精细制药 GMP 无菌生产线反应釜温控调节阀批量闭环调节，高精度 4–20mA 输出保障批次工艺参数稳定，满足审计追溯要求。
真实抢修案例
华东某 300MW 自备电厂 2025 年 12 月脱硝工段 CC-TAOX11 底座多通道保险丝熔断，喷氨调节阀全部失去自动调节，出口 NOx 排放持续超标，环保部门下达限产整改通知。联系原厂订货周期 40 天，每日环保考核与发电量损失合计超 35 万。采购调取全新原装 CC-TAOX11 现货，运维提前拍摄原有端子完整布线、记录通道 HART 配置，直接替换底座后插拔原有两块冗余 AO 模块，12 分钟内所有调节阀自动调节恢复正常。后续该厂每台 C300 冗余 IO 机架常备 1 块同型号底座备件。
