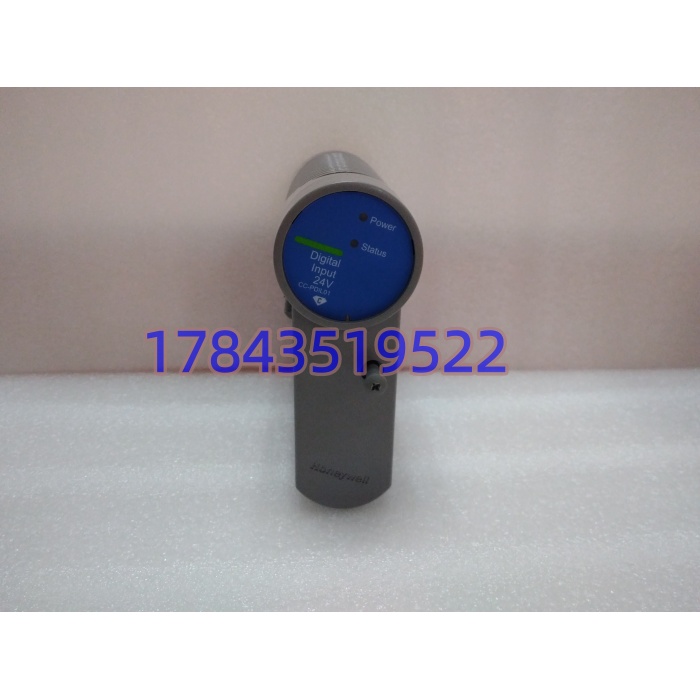

描述

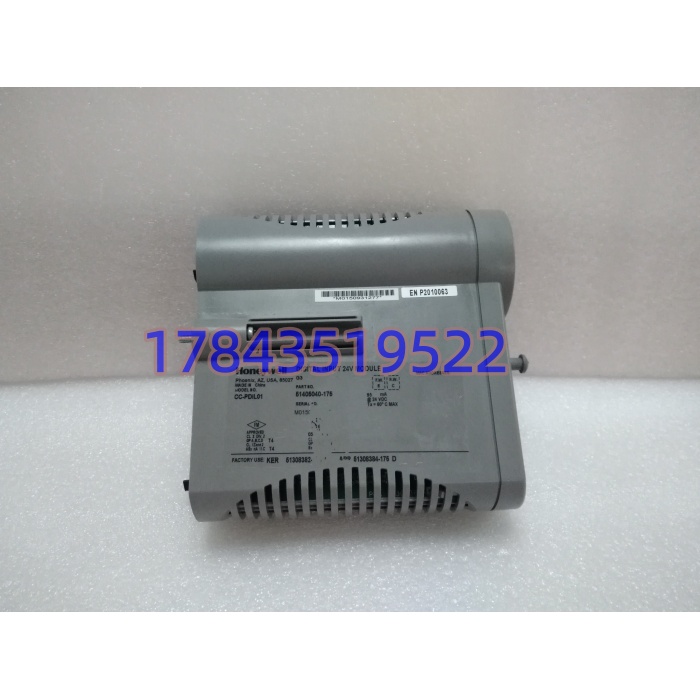

关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 / 物料号 | CC-PDIL01，51405040-175 |
| 输入通道 | 32 路无源干接点输入，分为 4 组独立隔离回路（每组 8 通道） |
| 信号类型 | 无源开关、阀位反馈、继电器触点，无内置供电 |
| 外部激励电压 | 18~30 VDC 24V 标准工业电源 |
| 单通道输入电流 | 2.5 mA @ 24 VDC |
| 通道隔离 | 每组光电隔离，组间耐压 1500 VAC |
| 背板总线 | C300 Series-C 高速背板总线 |
| 背板功耗 | 5VDC，整机满载 7.2 W |
| 扫描周期 | 40ms 全通道循环扫描 |
| 配套端子底座 | CC-TAIX01（标准非冗余底座） |
| 热插拔特性 | 支持机架不停机更换，不中断其余 I/O 采集 |
| 工作温度 | 0 ~ +60 ℃ |
| 环境湿度 | 5%~95% RH，无凝露 |
| 认证标准 | CE、ATEX 防爆、RoHS 环保合规 |
| 整机重量 | 约 0.28 kg |

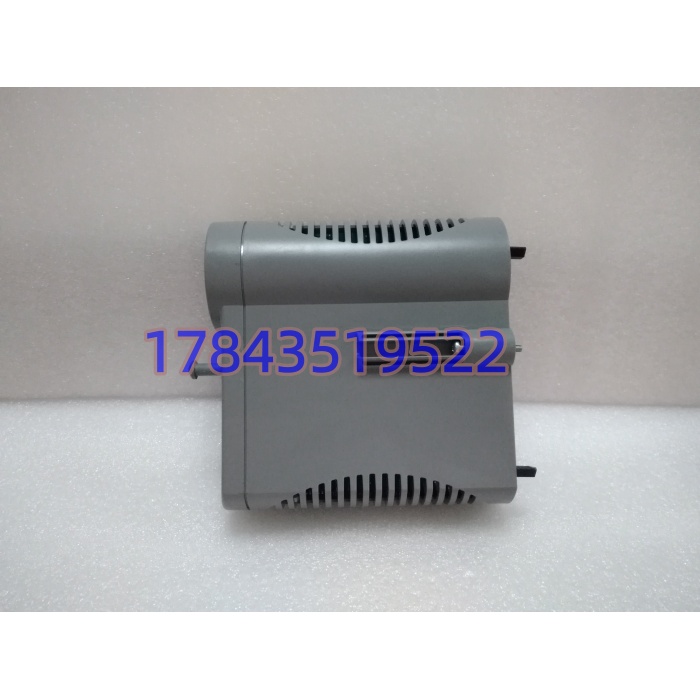

产品深度介绍
CC-PDIL01（51405040-175）是霍尼韦尔 Experion PKS C300 系统高密度无源数字输入卡件，专为现场无源开关反馈信号采集设计。32 通道分为 4 组独立光电隔离回路，单组触点短路不会干扰其余通道信号，抗现场电机、变频器电磁干扰。采用卡件与端子底座分离结构，线缆统一接线至 CC-TAIX01 底座，更换模块无需拆卸现场线缆，支持在线热插拔，装置连续生产期间可单独检修单块卡件。模块可精准识别单通道断线、触点粘连故障并上传上位系统，方便运维提前排查阀门、继电器老化隐患，广泛用于化工、电厂、水处理全厂开关量状态汇总采集。
应用场景与行业痛点
现场工程痛点
炼化、电厂存量 PKS 系统大量使用 CC-PDIL01 采集切断阀回讯、风机 / 水泵运行反馈、就地急停信号。模块光电隔离芯片老化、背板金手指氧化后，通道信号丢失、状态误报，联锁逻辑无法正常判断设备状态，存在工艺误动作风险。原厂标准交期 3~5 周，连续生产装置缺少备用卡件只能临时短接信号；同系列 CC-PDIL02 供电逻辑不同，无法直接互换，更换后需重新调整外部供电回路。
典型应用场景
- 石油化工精馏、加氢装置进料阀、放空阀、紧急切断阀阀位反馈采集，联锁逻辑判断阀门开关到位状态。
- 火力发电厂锅炉辅控系统引风机、送风机、水泵运行 / 故障触点，炉膛吹扫、挡板开关位置信号汇总。
- 市政污水处理厂曝气风机、污泥泵、加药阀就地状态采集，远程监控设备启停反馈。
- 油气集输场站撬装系统调压阀、紧急切断阀位置信号，无人值守场站远程状态监控。
- 精细化工防爆车间防爆型限位开关、继电器无源触点采集，光电隔离规避现场防爆回路干扰。
现场真实案例
山东某化工园区加氢装置一块 CC-PDIL01 出现 12 路阀位反馈通道无信号，中控无法判断切断阀实际位置，装置联锁测试无法完成，只能人工现场确认阀门状态。联系霍尼韦尔代理商，原厂交货周期 30 天，装置无法长期带隐患运行。我方现货同物料号 51405040-175 全新模块，搭建 C300 仿真机架完成 72 小时全通道触点模拟满载测试，附带通道状态、故障诊断测试视频发货。现场直接热插拔替换底座卡件，原有接线、系统组态无需修改，10 分钟恢复全部阀位信号采集，后续厂区采购 2 块同型号作为加氢装置应急备件。
