描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 适配控制器 | Experion C300 过程控制器，C 系列 I/O 机架专用 |
| 配套端子底座 | CC-TAIN01（非冗余）、CC-TAIN11（冗余型） |
| 输入通道 | 16 路单端 4-20mA 电流输入，适配二线制变送器 |
| 信号量程 | 4–20mA，内置 250Ω 采样电阻 |
| 模数转换 | 16 位高精度 ADC，常温精度 ±0.075% FS |
| 电气隔离 | 通道对背板 1500VAC 隔离，抑制现场共模干扰 |
| 现场供电 | 提供本安型 24V 回路电源，适配防爆区域变送器 |
| 诊断功能 | 实时检测通道断线、短路、超量程，面板 LED 报警 |
| 背板总线 | C 系列专用高速背板，扫描周期可设 10–100ms |
| 热插拔 | 支持不停机插拔更换，不影响其余通道采集 |
| 背板功耗 | 整机最大 2W，150mA@24VDC |
| 工作环境 | -40 ℃ ~ +85 ℃；存储 – 55 ℃ ~ +125 ℃，5%~95% RH 无凝露 |
| 防护等级 | IP20，控制柜 DIN 导轨垂直安装 |
| 整机尺寸 | 150 × 100 × 30 mm |
| 整机重量 | 0.35 kg |
| 认证标准 | CE、UL、Class I Div2 防爆区域合规 |
| 功能区分 | 不含 HART 数字通讯，仅传输 4-20mA 模拟值；需 HART 选 CC-PAIH01 |
产品深度介绍

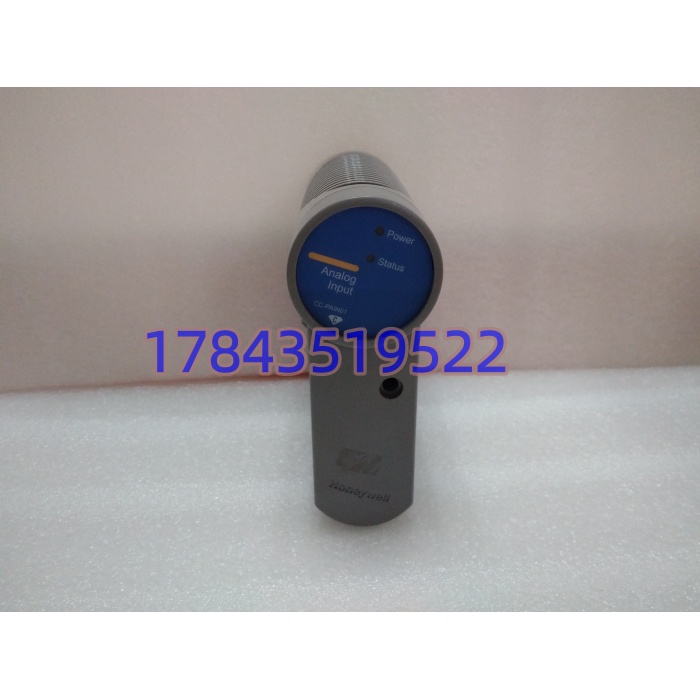

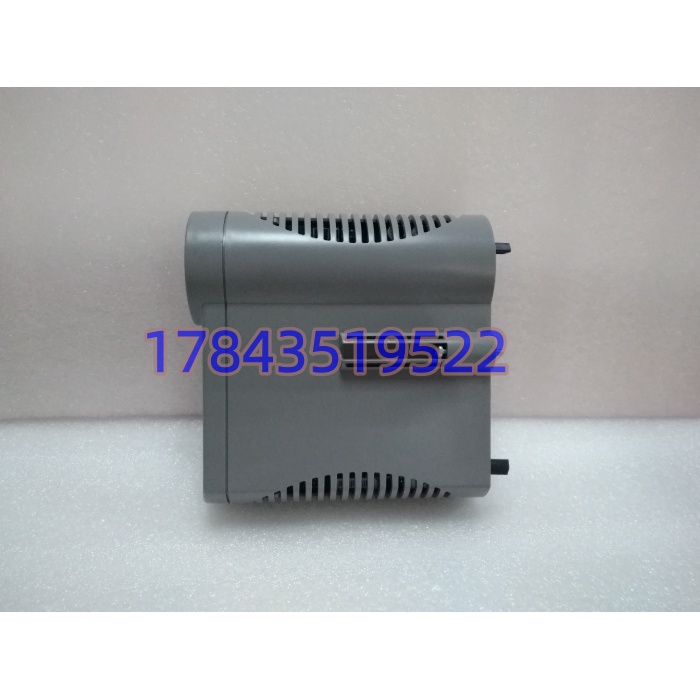

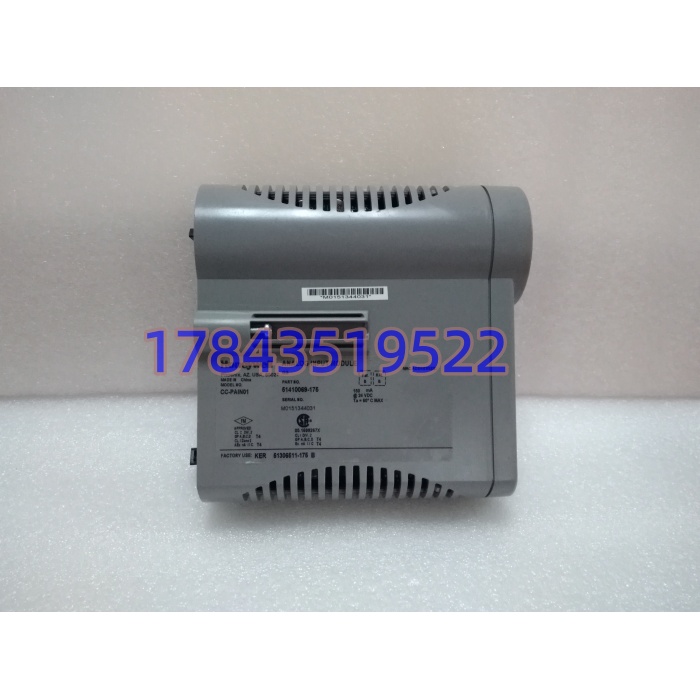

CC-PAIN01（51410069-175）是霍尼韦尔 Experion PKS 系统标准 16 通道模拟输入 IOP 卡，专为仅需模拟量采集、无需现场仪表远程组态的工艺点位设计。模块与专用 IOTA 端子底座分体结构，现场线缆全部接在底座，更换卡件无需重新压接端子，热插拔操作不会中断整套控制系统运行。内置 16 位模数转换芯片，全通道独立隔离电路，电厂、化工变频强干扰工况下压力、流量、温度数值无漂移；板载硬件级故障诊断，单通道断线短路立即上报操作站，运维人员可快速定位故障变送器。模块仅承担模拟信号采集运算，不占用 C300 控制器 CPU 算力，高密度 16 通道设计可大幅缩减机柜 I/O 槽位占用，降低项目机柜采购与布线成本。
应用场景与行业案例
工程痛点描述
炼化、火电装置大量常规压力、液位、温度测点仅需 4-20mA 模拟监控，选用带 HART 卡件会造成硬件成本浪费。老旧 CC-PAIN01 隔离电路老化后，电机启停时数值跳变，PID 调节回路频繁震荡；原厂订货周期 35 天以上，连续流程装置无法长期降负荷等待备件。CC-PAIN01 现货替换，原有端子底座、变送器线缆完全复用。
典型应用场景
- 火力发电厂锅炉、汽机辅控系统给水压力、炉膛负压、油温、汽包液位常规测点批量采集，无仪表远程组态需求，节约硬件投入。
- 石油化工精馏、加氢装置塔器介质温度、罐区液位、管线流量监测，16 通道高密度布局，减少机柜数量。
- 垃圾焚烧、生物质电站烟气处理系统烟气温度、脱硝氨水流量采集，粉尘高温机柜环境稳定采集，通道故障快速报警。
- 大型市政污水、自来水厂中控曝气池压力、进出水流量、加药罐液位集中监测，批量标准化备件简化库存。
- 橡胶、薄膜挤出生产线工艺监控挤出机料温、辊道压力采集，车间变频设备多，通道隔离抑制电磁干扰。
真实工程案例
去年下半年，华东某 200MW 自备电厂锅炉机柜两块 CC-PAIN01 通道隔离失效，炉膛负压数值随风机启停剧烈波动，水位调节回路频繁扰动。原厂全新卡件交期 38 天，机组无法停机改造。客户采购现货 51410069-175，出库前完成 16 通道全量程 4-20mA 模拟采集、背板总线 24 小时满载老化测试，附带原厂 IOTA 底座接线图纸。利用夜间低负荷窗口热插拔替换，原有 CC-TAIN01 底座与变送器线缆直接沿用，组态软件自动识别硬件，5 分钟恢复全部测点采集。更换后连续运行三个月无数值漂移，电厂后续批量采购 5 块同型号卡件作为锅炉、汽机机柜备用备件。
