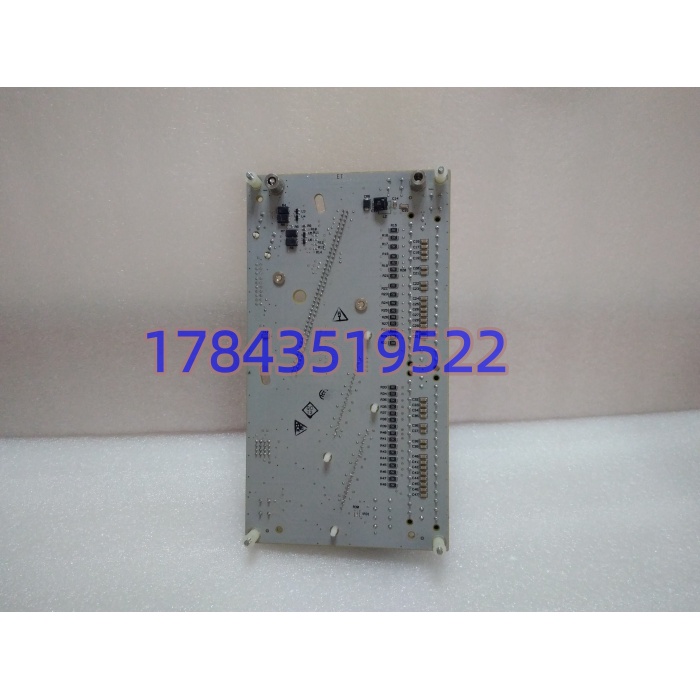

描述
关键技术规格

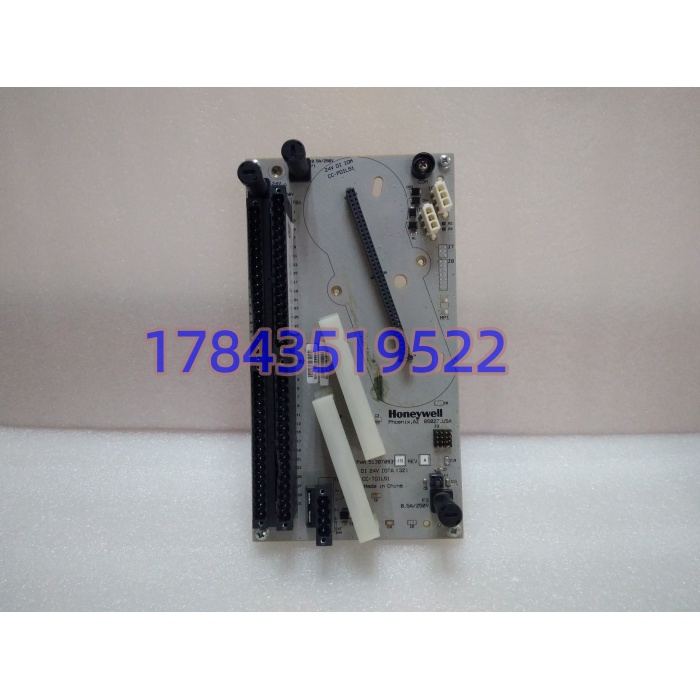

| 参数项 | 参数数值说明 |
|---|---|
| 完整物料编号 | CC-TDIL51，51307083-175 |
| 适配硬件机架 | Experion C200 标准 I/O 机架插槽 |
| 输入通道总数 | 32 路数字量输入，分为 4 组独立电气隔离分区 |
| 标准输入电平 | 24 VDC 无源干接点、有源开关信号兼容 |
| 分组隔离设计 | 每 8 通道一组隔离，抑制现场感应杂波干扰 |
| 信号诊断功能 | 通道开路 / 短路状态检测，单通道故障 LED 指示灯 |
| 配套接线结构 | 卡件本体 + 后置专用 FTA 端子底板，线缆全部接入 FTA |
| 机架供电来源 | 背板 24 VDC 取电，整机额定功耗≤11 W |
| 热插拔能力 | 支持机架带电热插拔更换卡件本体 |
| 标准运行温区 | 0 ℃ ~ +60 ℃ 室内控制柜工况 |
| 存储温区 | -40 ℃ ~ +85 ℃，防潮、防静电存放 |
| 绝缘耐压等级 | 500 VAC 组间、通道对地绝缘，绝缘阻值＞10 MΩ |
| 安装规格 | C200 全高 I/O 标准尺寸，带防呆定位插针 |
| MTBF 参考值 | ≥ 66,000 小时（原厂实验室标定） |
| 主流应用场景 | 化工、火电、水处理阀位反馈、泵风机运行状态、故障告警触点采集 |
产品深度介绍
CC-TDIL51（51307083-175）是霍尼韦尔 C200 DCS 系统 32 路大容量数字量输入卡，专门采集现场阀门限位、电机运行反馈、就地故障告警等无源开关触点信号。采用卡件与 FTA 端子板分离结构，现场电缆固定在后端 FTA，更换卡件无需重新梳理接线，大幅缩短故障抢修工时。通道按 8 路分组隔离，现场单路线缆短路、感应高压仅影响对应分组，不会造成整张卡信号全部失联；硬件内置防抖滤波电路，规避车间接触器通断产生的瞬时脉冲误报。支持机架不停机热插拔，无需整列 I/O 机架断电，适配工厂 7×24 小时不间断连续生产运维需求。
常见问题解答
- 问：现场旧 DI 卡同为 CC-TDIL51 但物料后缀不同，51307083-175 能直接替换吗？答：插槽、背板通讯、FTA 端子定义完全通用，硬件直插即可工作。上机前核对 C200 控制器固件版本，固件低于 R405 会出现点位扫描卡顿，可提前匹配对应固件；更换完成后逐点核对所有阀位、设备反馈信号。
- 问：现场单根开关线缆短路，会不会整块 CC-TDIL51 卡失效？答：模块采用 8 通道分组隔离 + 单通道限流保护，仅短路分组对应通道报故障，其余三组 24 路信号正常采集；修复线路后无需重启卡件，通道自动恢复读取。
- 问：这块 DI 卡支持热插拔，更换时需要做哪些前置操作？答：硬件原生支持带电插拔，实操建议提前在上位程序屏蔽该卡关联的设备联锁、阀门故障报警，避免拔卡瞬间信号丢失触发工艺停机告警。
- 问：如何确认发货为全新原装，不是二手维修翻新卡？答：每块模块附带机身唯一序列号、原厂外包装标签，入库核验电路板无维修动焊、背板金手指无氧化磨损。出库搭建完整 C200 测试机架，32 通道循环通断测试 24 小时，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，现场误接 380V 高压烧坏通道能否保修？答：标准整机质保 12 个月，质保仅覆盖元器件原生故障。线缆误接高压、静电击穿、现场短路造成通道损坏不在质保范围，可提供付费通道维修；配套远程协助点位组态、信号回路排查。
- 问：现场远距离无源干接点，线缆最长可以拉多少米？答：24 VDC 回路 0.75 mm² 屏蔽线缆建议不超过 1000 米，线缆过长线阻抬升会出现触点闭合但上位无反馈的虚接问题，长距离场景推荐改用有源信号。
品控检测流程简述
- 入库核验：核对 51307083-175 原厂物料标贴、机身序列号，检查面板无划痕、背板金手指无腐蚀、PCB 无维修焊点；
- 真机带载测试：搭建完整 C200 控制器测试机架，32 通道循环通断模拟开关信号，连续 24 小时采集测试，记录通道响应与温升；
- 电气检测：500 V 摇表完成分组、通道对地绝缘测试，校验故障告警指示灯、背板通讯稳定握手；
- 固件归档：读取并记录模块底层固件版本，拍摄背板金手指、FTA 对接插针微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震纸箱，粘贴 QC 合格防撕标签，随货附带整机测试记录。
