描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 完整物料编号 | 51304511-200，硬件版本常见 REV K |
| 适配整机 | TDC3000 系统 NIM（网络接口模块）整机内部子板 |
| 总线架构 | LCN 上层管理网、UCN 下层现场控制网两级互联 |
| 通讯接口 | 两路独立 BNC 同轴 UCN 总线接口，A/B 双冗余链路 |
| 信号处理 | UCN 模拟信号调制、解调、波形整形，硬件滤波抑制变频干扰 |
| 供电来源 | NIM 机架背板统一取电，整机功耗约 6 W |
| 冗余机制 | 双 UCN 链路热备，单路同轴断线自动切换备用通道 |
| 终端匹配 | 配套 120Ω 总线匹配电阻，仅总线首尾启用 |
| 工作温度 | 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 诊断功能 | 板载链路状态指示灯，UCN 断线、信号衰减硬件告警 |
| 安装形式 | NIM 机箱内部竖向插卡，无需额外导轨 |
产品深度介绍

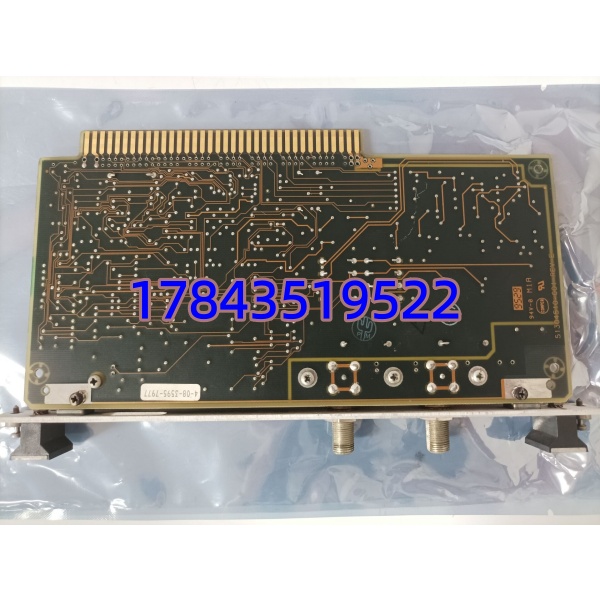

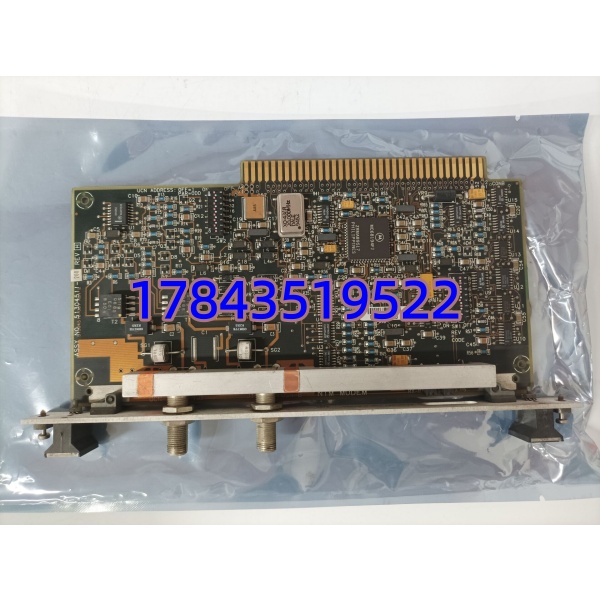

霍尼韦尔 51304511-200 是 TDC3000 系统 NIM 机箱内部核心通讯子板，承担 LCN 管理网络与 UCN 现场控制网络的数据转换任务。整套 TDC3000 分为上层操作员站 LCN 网、下层现场 I/O 分站 UCN 网，两块网络信号制式不互通，依靠该板完成波形调制与信号隔离。双 BNC 冗余通道可同时接入两段 UCN 主干，单根同轴电缆破损不会造成全部现场测点离线；内置多级滤波电路，隔绝电机、变频器带来的工频干扰，稳定温度、压力模拟量曲线。仅适配老式 TDC3000 平台 NIM 机箱，是火电、化工存量老旧 DCS 网络故障高频替换备件。
应用场景与工程痛点
早年投产的火力发电厂、大型炼化装置大量使用 TDC3000 系统，一旦 NIM 内部 51304511-200 损坏，全厂现场 I/O 分站与中控操作站彻底断连，只能就地人工巡检，连续生产装置工艺波动风险极高。该型号原厂早已停止生产，海外调货周期长达四个半月，多数厂区无备用备件，故障后长期人工值守损耗巨大。
典型应用场景
- 火力发电厂全厂 TDC3000 DCS锅炉、汽机、除灰所有远程 I/O 分站依托 UCN 总线上传数据，本板是中控与现场通讯唯一中转硬件。
- 石油化工精馏、合成成套装置反应釜、加热炉、罐区分散 I/O 分站通过 UCN 组网，依靠双冗余链路保障连续生产监控不中断。
- 冶金焦化自备电厂老旧控制系统高温、多变频强干扰车间，板载硬件滤波可大幅减少总线数值跳变、分站随机离线问题。
- 大型化肥、煤化工存量技改项目未整体更换全新 PKS 系统，仅替换故障 NIM 内部子板，大幅降低整套控制系统改造成本。
真实抢修案例
2025 年 12 月，河南某炼化厂区 #2 装置 NIM 内部 51304511-200 单路 UCN 收发电路烧毁，全部精馏塔测点离线，操作员每小时往返现场记录参数。联系原厂告知无现货，调货 19 周，装置无法长期失去自动监控，采购紧急调取现货 48 小时上机替换，原有网络组态无需修改，全厂测点恢复正常，事后该厂一次性采购 3 块作为长期备用备件。
核心卖点与差异化
- 原厂全新原装，出厂完成 24 小时 UCN 总线满载波形测试，可同步提供上机测试视频、完整纸质质检报告
- NIM 机箱插槽、同轴总线调制时序、底层通讯协议与存量 完全匹配，直接插拔替换，停机更换时长控制在 45 分钟内
- 现货库存充足，下单当日可安排发货，对比原厂 18 周长交期，大幅减少装置无自动监控的停机损耗
- 提供 12 个月整机质保，UCN 收发通道、背板通讯电路上机功能故障可免费换新，配套远程 网络调试技术支持
- 区分多批次硬件版本，发货前预核对硬件版本号，规避新旧 NIM 时序不兼容、总线频繁闪断问题
