描述
产品详情

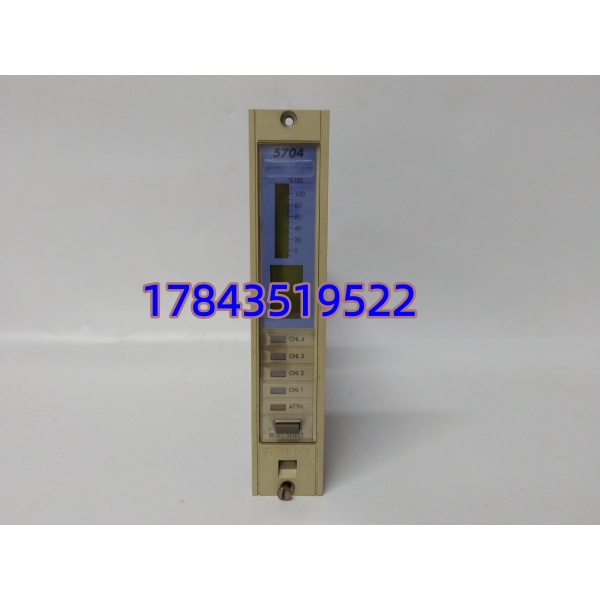

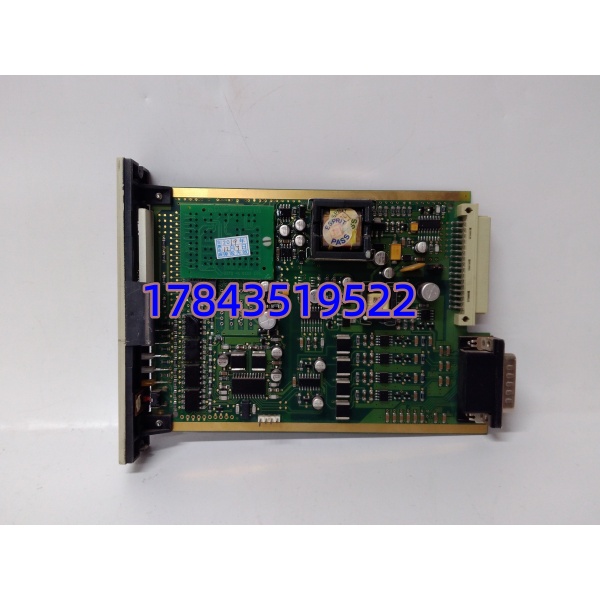

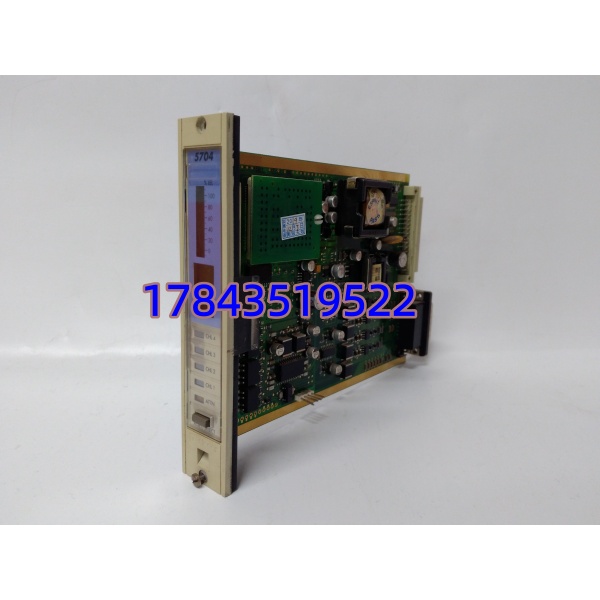

・型号：05704-A-0145
・品牌：霍尼韦尔 HONEYWELL（Sieger Zellweger）
・系列：System 57 气体监控系统
技术参数
| 参数项 | 规格数值 |
|---|---|
| 通道数量 | 4 路独立采集通道 |
| 标准信号 | 4–20mA 工业模拟量，线性测量区间 0–25mA |
| 回路供电输出 | 隔离 24V ±5% 稳压，单通道最大 25mA |
| 回路耐受电阻 | 含传感器整体回路≤500Ω |
| 绝缘开路保护 | ±50V 直流耐压，短路自动切断回路 |
| 整机功耗 | 典型 7.5W，峰值 8.3W |
| 通道刷新周期 | 标准 1 秒 / 次 |
| 工作温度区间 | -30℃ ~ +65℃ |
| 存储温宽 | -40℃ ~ +85℃ |
| 通讯接口 | RS422 串口，DB15 物理接口 |
| 单卡净重 | 0.18kg |
| 执行标准 | IEC 61010-1 工业控制设备安全标准 |
产品介绍
化工现场更换卡件时多次碰到同类模块回路带不动老款两线制探测器，05704-A-0145 针对该痛点做了回路功率优化，专门匹配霍尼韦尔 Sieger 全系气体探头，是 System57 机架唯一原生四路气体信号处理卡件。严格来说，它不能通用普通 DCS 模拟量机架，仅适配同系列 57 机架背板总线。 同价位单通道卡件需 4 张才能实现同等采集能力，机架占用空间翻倍，后期备件储备成本更高。该卡自带前置数码显示与通道 LED 告警，无需上位机即可现场直读气体浓度；短路、断线故障自动锁定对应通道，不会拖累其余三路正常监测，适合炼油、煤化工、燃气站 24 小时不间断气体安全监控场景。库存现货交期 1-3 个工作日，全新原厂质保 12 个月，拆机测试件质保 90 天。
替换与升级建议
- ✅ 直接替换：05704-A-0146 硬件引脚、背板协议完全一致，仅出厂校准参数微调，上机无需修改程序，零改动成本。
- ⚠️ 软件兼容（需改配置）：05704-B-0145 通道硬件参数相同，但固件版本更新，导入原有工程文件后需重新绑定探测器量程，单站调试耗时 30 分钟左右。
- ❌ 硬件不兼容：05703-A-0145（双通道卡） 背板金手指定义不同，无法插入 57 系列四槽机架，通道数量减半，原有四路探头无法完整接入，不建议替换。 补充说明：该系列卡件原厂已停产，无全新升级替代新型号，系统扩容只能采购库存拆机 / 全新现货。
