描述
产品深度介绍（Product Introduction）

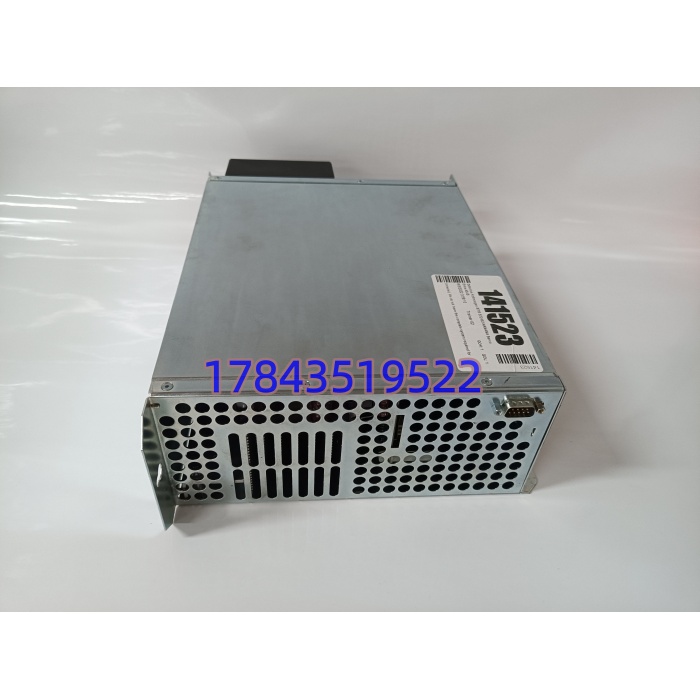

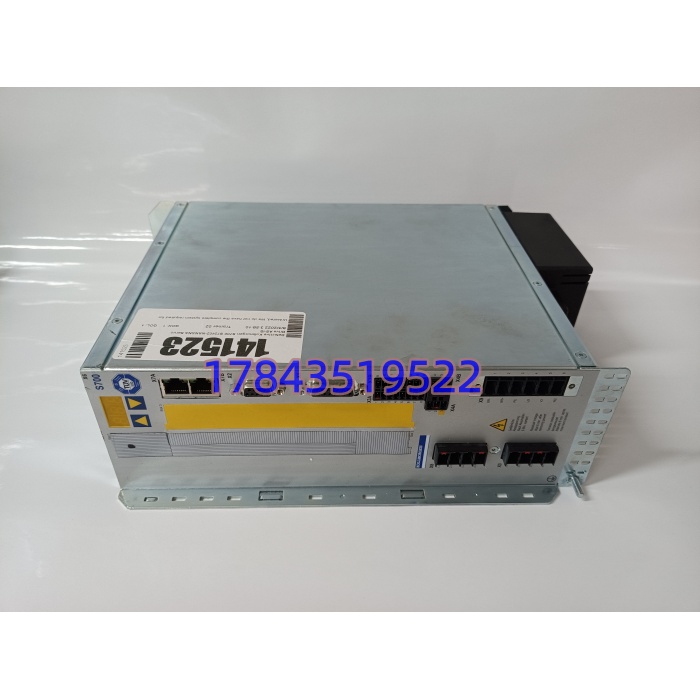

Kollmorgen S72402-NANANA 是 SERVOSTAR S700 系列中的 24A 连续电流数字伺服驱动器，接受三相 208–480 VAC 输入，适配 AKM 等系列同步/异步伺服电机。NANANA 后缀表示该机型为标准硬件平台，需通过通讯扩展卡或板载接口配置 EtherCAT、CANopen、Profibus 等总线协议，适合多轴联动的高端包装、印刷及半导体设备。
相比早期 S600 系列，S700 的电流环带宽更高（>2–3 kHz），内置 STO（Safe Torque Off）安全功能，支持全闭环双反馈及电子凸轮/电子齿轮。对于仍在使用 S700 架构的老产线，这是维持 MTBF 和备件一致性的首选替换件，避免整柜改线。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | Kollmorgen S72402-NANANA |
| 系列 | SERVOSTAR S700（S700 Digital Servo Drive） |
| 输入电源 | 3×208–480 VAC ±10%，50/60 Hz |
| 连续输出电流 | 24 A RMS（@40°C，柜内强制风冷） |
| 峰值输出电流 | 48 A RMS（2 s），72 A RMS（1 s 短时） |
| 视在功率 | 约 18 kVA |
| 直流母线最高电压 | 900 VDC |
| 控制模式 | 转矩 / 速度 / 位置 / 电子齿轮 / 电子凸轮 / 全闭环 |
| 反馈接口 | Resolver、增量编码器、EnDat 2.2、Hiperface DSL、BiSS-C、SSI（依选件） |
| 通讯接口 | 板载 CANopen + RS232；EtherCAT/Profibus/Profinet/DeviceNet 需插通讯卡；NANANA=标准空槽 |
| 数字 I/O | 8 DI / 4 DO（典型），1 路模拟量输入 |
| 安全功能 | STO（Safe Torque Off）SIL 3 / PLe（需安全卡或内置依具体固件版本） |
| 内置制动斩波器 | 是（需外接制动电阻） |
| 工作温度 | 0~45°C 满载；45~55°C 需降额 |

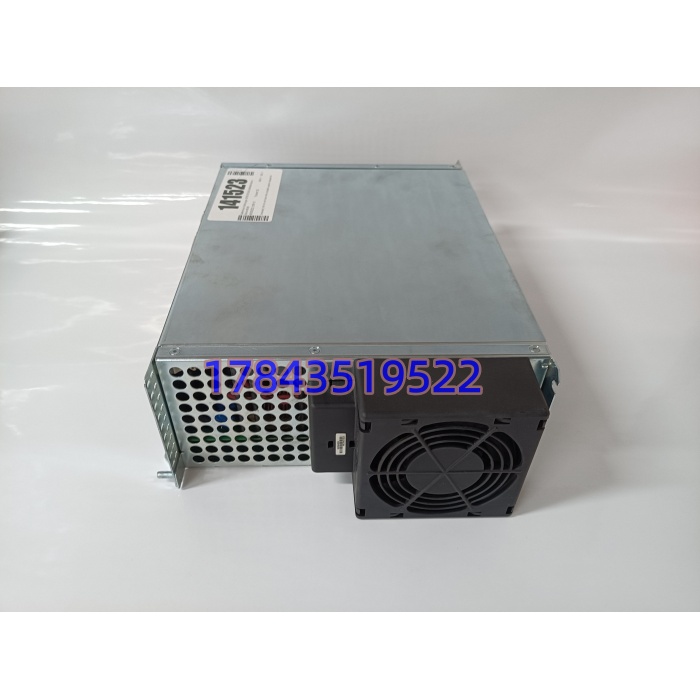

| 防护等级 / 冷却 | IP20 / 内置智能温控风扇强制风冷 |
| 认证 | CE、cULus、TÜV、RoHS |
| 配置软件 | Kollmorgen WorkBench（原 DriveGUI） |
入库验收检测
- 入库验收：
- 核对原厂装箱单、序列号（S/N 可向 Kollmorgen 代理验证生产批次）。
- 检查机身无磕碰、散热片无压伤、端子无烧蚀氧化、螺丝无拆修痕迹。
- 防伪标签完好，原厂防静电袋未开封或仅我方 QA 开封并重新封口。
- 附件：说明书/快速指南、出厂 QC 标签齐全。
- 上机功能测试（Live Test）：
- 测试环境：搭在 Kollmorgen AKM 伺服电机 + S700 测试机架（或借用现场下线的同架构机架）。
- 通电自检：LED 状态正常，无 Fault 灯。
- 通讯握手：RS232 连 WorkBench 读取固件版本（通常 Vx.xx），在线扫到节点。
- I/O 测试：强制 DI 使能、DO 报警输出动作正常。
- 空载运行：Jog ±500 rpm，记录电流 < 额定空载值，无异常啸叫。
- 连续运行 >30 min 监测温升（散热器 < 规定限值）。
- 生成 Test Report（含 S/N、固件版、测试时间、Pass/Fail）。
- 电气参数抽检：
- 用 500V 兆欧表测 PE 对 L1/L2/L3/U/V/W >10 MΩ（断开外部接线测）。
- 接地连续性测试 OK。
- 固件/配置验证：
- 记录固件版本标注于质检单。
- DIP/跳线拍照存档（NANANA 基本无用户 DIP，主要记通讯卡拨码）。
- 最终质检与包装：
- QA 签字确认 → 放入新防静电袋 → 气泡膜包裹 → 五层瓦楞纸箱。
- 贴 QC PASSED + 日期 标签。可提供测试照片/短视频给客户。
技术避坑指南
❗ 固件版本差异导致参数不兼容
不同批次固件对部分 CiA402 对象字典地址有微调。换上新驱动器后直接 Download 旧 .par 文件有时会报”参数越界”。先读新驱动器固件版→若高于旧机，WorkBench 通常会提示迁移；若低于旧机，先升固件再下载。教训：见过一条包装线，下载完使能就 F403 限位报警，折腾半天才发现旧文件里自定义 I/O 映射在新固件里地址偏移了2个字节。
❗ 通讯卡型号/插槽必须一致
NANANA 是基础硬件，真正的总线协议靠插卡（如 EtherCAT=-ECxx，Profinet=-PNxx）。旧机如果是 -ECAT-xxx 卡，新机必须插同型号同插槽——拍照片！ 插错槽位总线灯不亮，容易被误判为驱动器坏。
❗ 制动电阻匹配与斩波器设置
S72402 内置制动斩波器但不含电阻。必须按电机惯量+减速曲线选外置制动电阻（典型 50–100Ω/几百瓦，依工况），并在参数里设斩波开启电压和电阻值。电阻功率选小了，频繁减速会烧电阻；没接电阻却使能斩波，会报 Bus Overvoltage。
❗ 编码器反馈类型须参数匹配
接 AKM 电机常用 SFD/EnDat，接第三方可能用 Hiperface 或 Resolver。Feedback Type 参数设错，电机一使能就报 F202 Feedback Loss。更换前一定记旧机 Feedback Config 页面截图。
❗ 静电防护（ESD）
内部 IGBT 和反馈电路对静电敏感。冬天干燥季节尤其注意——戴手环、放静电垫上操作，别徒手摸电路板或反馈接头针脚。
