描述
产品详情
・型号：Z7116（物料编码 933236100）・品牌：HIMA・系列：H41q / HIQuad SIS 安全仪表系统
规格参数
| 项目 | 参数 |
|---|---|
| 安装方式 | DIN35 导轨安装 |
| 接线点位 | 16 路接线端子 |
| 内部接口 | 专用 I/O 扁平线缆连接器 |
| 适配对象 | H41q 系列 I/O 处理卡（具体型号需核对原厂手册） |
| 供电 | 由前端 I/O 模块提供回路供电 |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜内部使用 |
| 硬件构成 | 端子底座 + 配套预制线缆（线缆长度以实物为准） |
| 电路板防护 | 原厂三防涂层 |
| 安全等级 | 配套 SIL3 系统使用，底座本身无安全认证（以原厂手册为准） |
产品介绍

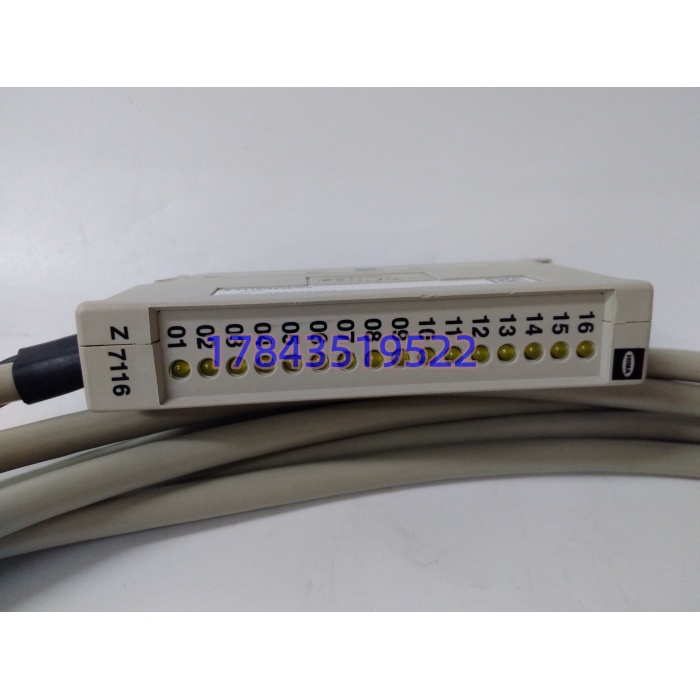

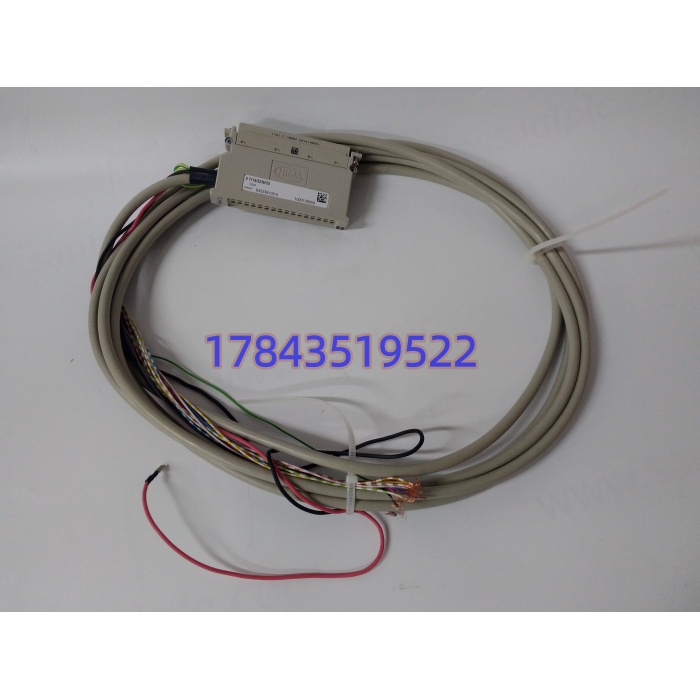

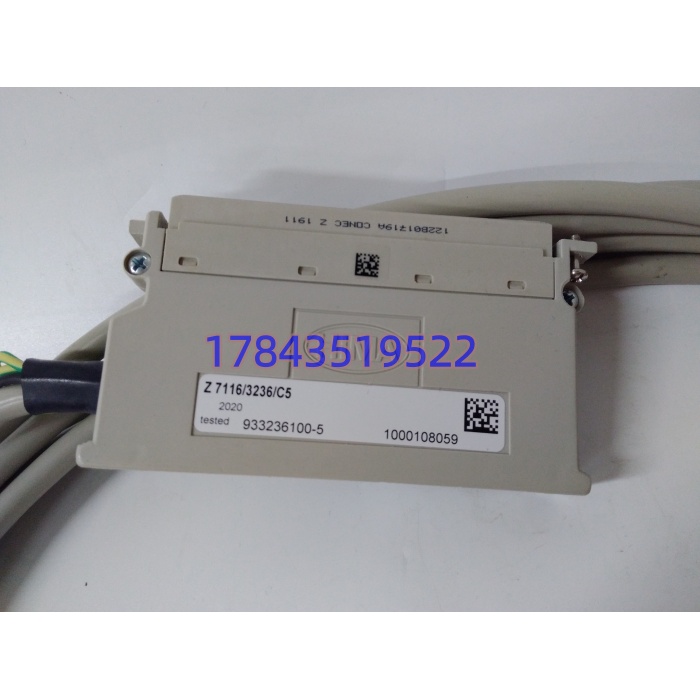

Z7116（933236100）是 HIMA H41q 老系统专用后端接线底座，现场 ESD 按钮、压力开关等安全触点信号接入底座端子，再通过配套线缆连接 I/O 处理卡件，完成信号中转。坦白讲，很多现场故障优先更换 I/O 前卡，忽略底座端子氧化、线缆内部断线造成成片测点异常。该物料生命周期结束，原厂不再供货。采购必须完整填写 Z7116 及物料编码 933236100；不同版本底座内部引脚定义存在差异，不能随意混用。
应用场景与行业案例
我在现场遇到过，I/O 前卡反复更换，安全测点依旧报断线告警，排查很久才发现 Z7116 底座端子腐蚀。底座损坏不会直接触发停车，但安全回路持续处于带病状态，一旦真实工艺危险出现，存在拒动风险。
- 石化 ESD 安全系统：紧急停车按钮、压力开关信号接线，原有柜体接线定型，不能直接改用其它规格端子组件。
- 油气 F&G 火气系统：火焰、泄漏开关信号接入，老 SIS 装置无全新原厂物料，备件只能依靠拆机渠道。
- 化工反应装置 SIS 系统：联锁输入回路转接，安全回路对通道错位零容忍，替换必须核对引脚定义。
真实案例：某炼化车间 H41q 安全系统，多组安全 DI 测点随机报通道断线。维护人员更换两块 DI 输入卡，故障没有消除，逐根排查现场线缆，定位 Z7116 底座端子氧化腐蚀。厂区没有备用底座，采购经过导通测试的拆机件等待 31 天。等待备件期间，这部分安全回路只能强制旁路监护。事后设备部把 Z7116 划入 B 级安全备件清单。
