产品深度介绍（Product Introduction）

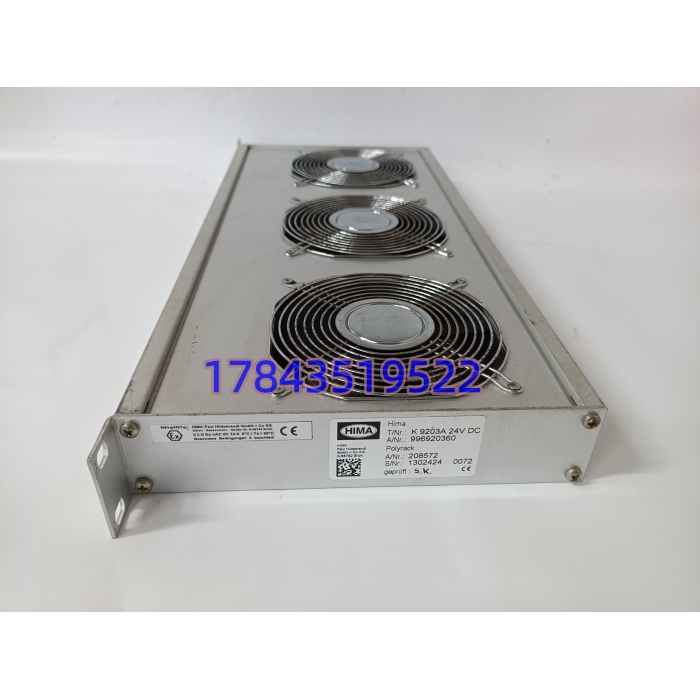

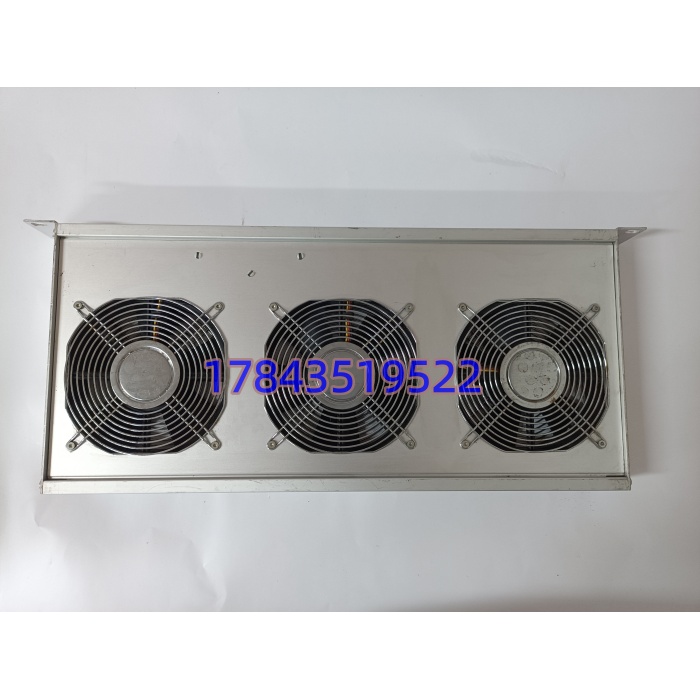

HIMA K9203A（996920360）是德国 HIMA 公司为 H41q/H51q 及 FSC 安全仪表系统（SIS）机柜专门设计的 19英寸 1U 机架循环风扇单元，通过三台轴流风扇对控制机架实施强制风冷，防止因电子模块积热引发随机故障或误动作。
该风扇单元具备双路 24V DC 冗余电源输入，任一路失电自动切换，内置风扇转速与电压监测并通过前面板 LED 指示异常状态。相比普通机柜风扇，它直接适配 HIMA 标准机架安装孔位，无需改制，是 SIS 机柜热管理的标准原厂配件
关键技术规格
| 参数 | 数值 / 说明 |
|---|---|
| 产品型号 | HIMA K9203A（订货号 996920360） |
| 制造商 | HIMA Paul Hildebrandt GmbH（德国） |
| 模块类型 | 19英寸机架循环风扇单元（1U高） |
| 风扇配置 | 3 × 轴流风扇（Axial Fan） |
| 供电电压 | 24 V DC（±20%），双冗余电源输入 |
| 最大功耗 | ≈14.4 W（满载） |
| 风量 | ≈300 m³/h |
| 转速 | ≈2800 rpm（恒速） |
| 噪音水平 | ≤55 dB(A) |
| 预期寿命 | ≥62,500 h @ 40°C |
| 安装方式 | 19英寸机架 / HIMA 专用机架卡槽 |
| 工作温度 | -20℃ ～ +70℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 防护等级 | IP20（机柜内使用） |
| 尺寸（W×H×D） | 483 × 44.5 × 43.2 mm（19″×1U×深） |
| 重量 | ≈1.8 kg |
| 认证 | CE / UL / RoHS / IEC 61000-6-2 |
入库验收与检测
此件为机电耗材，检测侧重电气与机械功能：
- 入库验收检测：
- 来源追溯：原厂装箱单/采购发票核验，确认订货号 996920360
- 外观检查：风扇网罩无变形、扇叶无断裂、铭牌清晰、无锈蚀氧化
- 附件核对：安装螺丝（如有附带）、原厂包装及标签
- 上机功能测试（Live Test）：
- 测试环境：HIMA 标准 19英寸机架或试验台 + 稳压 24V DC 电源（如 Keysight/固纬可调源）
- 测试内容：
- 通电启动：三台风扇应即刻运转，无迟滞、无刮擦声
- 电压耐受：分别在 19V DC（下限）和 28.8V DC（上限）验证启动正常
- 双路冗余：断开其中一路 24V，另一路维持运转（自动切换）
- 连续运行 >30 min 记录有无异响或停转
- 测试记录：填写《风扇功能测试报告》（启动电压/电流/噪声备注）
- 电气参数测试：
- 用 Fluke 115 万用表测静态工作电流（典型值约 0.6 A @24V）
- 绝缘电阻测试（500V 摇表，外壳与电源回路间 >10 MΩ，如条件允许）
- 最终质检与包装：
- 质检员签字确认
- 装入防静电袋 + 气泡膜 + 纸箱
- 贴附 QC Passed + 日期标签
技术避坑指南
❗ 误把 K9203A 当 I/O 模块买
这是机架风扇不是 DO/DI 模块。我见过采购按”K9203A 安全输出模块”下单，收到风扇以为发错了——其实是自己没核对描述。替换采购务必确认你原来坏的是风扇单元还是电子模块（看机架里它是插在风扇槽还是 I/O 槽）。
❗ 双电源只接了一路
K9203A 设计有两路 24V DC 输入做冗余，现场图省事只接一路也能跑，但失去冗余意义。建议两路分别引自不同的 24V DC 配电回路（或 UPS 分区），SIS 机柜风扇停转在高温天是隐性杀手。
❗ 风扇报”故障”但转——别忽视
前面板 LED 告警通常表示某台轴流风扇转速低于阈值（积灰或轴承老化）。先清洁滤网/风道，若仍报故障直接更换单元——轴承寿命末期可能随时停转。
❗ 静电与异物
虽然风扇本身不怕静电，但拆装时手容易碰到相邻的 FSC CPU 或 I/O 模块背板——戴防静电手环。另外机柜顶部走线槽掉螺丝进风扇网罩是真实发生过的，装前清一下风道。
