描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 处理器 | 双 Intel 386EX 32 位，25MHz，时钟同步冗余 |
| 安全等级 | IEC 61508 SIL3；ISO 13849 PL e Cat.4（TÜV 认证） |
| 内存 | 系统 Flash：1MB；用户 Flash：1MB；SRAM：1MB |
| 通信接口 | 2× 隔离 RS485（Modbus RTU/ASCII）；以太网（配 F8627X） |
| 看门狗 | 24VDC 输出，最大 500mA，短路保护 |
| 供电 | 5VDC/2A（背板供电），典型功耗 10W |
| 温度 | 工作：-20°C~+60°C；存储：-40°C~+85°C |
| 尺寸 | 约 120×80×40mm；重量：约 0.5kg |
| 安装 | HIMA 标准机架插槽，支持热插拔 |
产品深度介绍

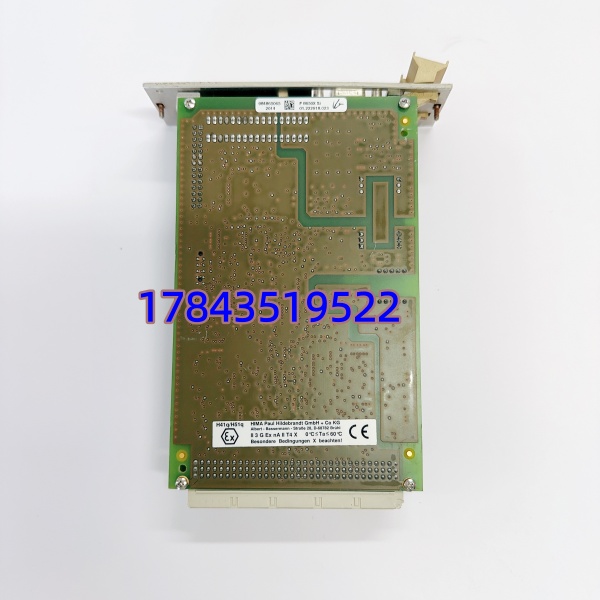

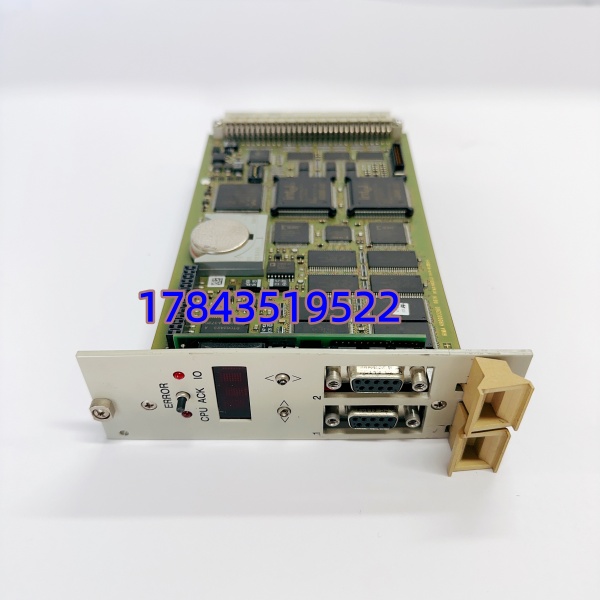

HIMA F8650X（部件号 984865065）是德国 HIMA 专为安全仪表系统（SIS）设计的故障安全型 CPU 模块，核心用于石油化工、电力、油气等高危行业的紧急停车（ESD）、燃烧器管理（BMS）及火气监测（F&G）系统。采用双 32 位 Intel 386EX 冗余架构，双处理器时钟同步、并行运算并交叉校验，单路故障不影响安全功能；通过IEC 61508 SIL3、ISO 13849 PL e Cat.4认证，内置硬件自诊断与安全看门狗（24V/500mA），具备热插拔与冗余备份能力，适配 HIMA HIMax/H51q 全系列安全机架
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 确认 SIS 系统切换至安全状态，办理停机作业许可。
- 断开机架总电源，等待 5 分钟放电，防止残电击穿。
- 佩戴防静电手环，在防静电垫操作，避免静电损坏。
工具与备份：
- 十字螺丝刀、万用表、标签纸、相机（拍照记录配置）。
- 导出 SIS 程序备份，记录原模块槽位号、通信地址、冗余配置。
阶段二：拆卸旧模块（10 分钟）
- 记录并拔除前面板 RS485 / 以太网接线，标签对应端口。
- 拧松模块上下固定螺丝，垂直缓慢抽出（避免磕碰背板）。
- 检查背板连接器针脚，清理灰尘与氧化层，确保无弯曲。
- 拍照留存旧模块拨码 / 显示屏参数，便于新模块复刻。
阶段三：安装新模块（15 分钟）
- 核对型号：F8650X 984865065，防静电袋取出。
- 对准机架槽位（通常 0 号为主控槽），垂直推入至卡扣锁定。
- 复刻配置：
- 通信：RS485 地址、波特率（9600/19200）、Modbus 参数
- 冗余：双机同步地址、心跳线配置
- 显示：四位数显初始参数与报警阈值
- 恢复接线：RS485 接 A/B 线，以太网接 RJ45，拧紧端子。
阶段四：上电测试（20 分钟）
- 上电前测量背板 5VDC，确认无短路（>10kΩ）。
- 上电观察 LED：PWR 绿灯常亮，RUN 闪烁正常，ALARM 红灯无亮。
- 查看显示屏：自检通过显示正常参数，无故障代码。
- 连接编程软件，上传备份程序，核对固件版本（≥V4.2）。
- 冗余测试：模拟单模块故障，确认另一模块无缝切换。
- 连续运行 30 分钟，无报警、温度正常即合格。
