描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 处理器 | 双冗余 Intel 386EX，32 位，25MHz |
| 内存 / 存储 | 1MB Flash（系统）+1MB Flash（用户程序）+1MB SRAM |
| 供电 | 24VDC（±10%），功耗约 15W |
| 通信接口 | 2×RS‑485（隔离，Modbus RTU）；可扩展以太网（配 F8627X） |
| I/O 容量 | 标配 8DI/8DO；可扩展模拟量 I/O |
| 安全认证 | SIL3、PL e、Cat.4、ATEX |
| 工作温度 | -40℃ ~ +85℃ |
| 尺寸 / 重量 | 100×75×20mm，约 0.3~0.5kg |

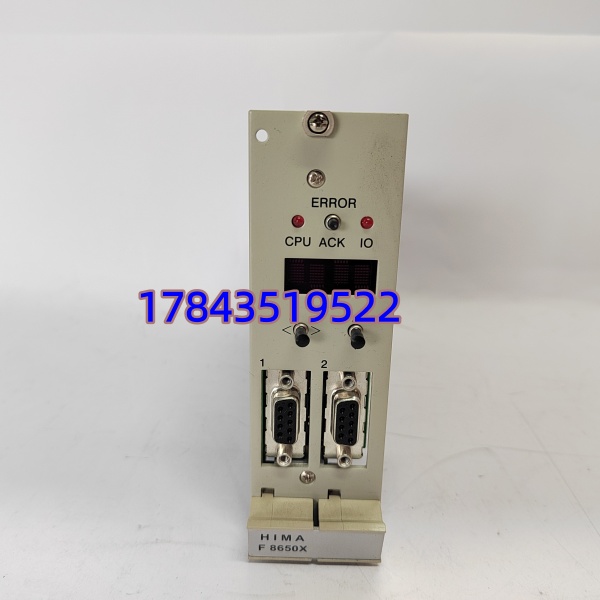

| 诊断 | 4 位数码管 + LED 状态灯，故障自诊断 |
产品深度介绍

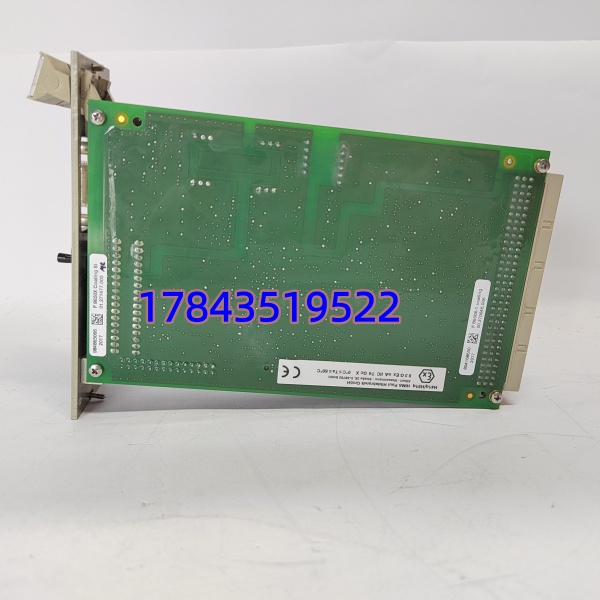

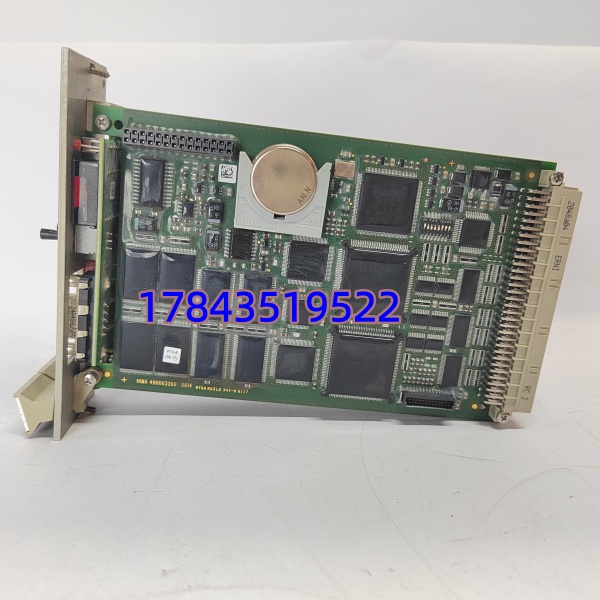

HIMA F8650X是德国黑马 F8600 系列安全仪表系统（SIS）的核心 CPU 模块，专为石油天然气、电力、化工等高危行业的 紧急停车（ESD）、燃烧管理（BMS）、压力保护（HIPPS） 等关键安全应用设计。
- 双机热备冗余：双处理器同步运行，单 CPU 故障不中断，零停机容错。
- 高安全完整性：SIL3等级，满足 IEC61508 最高安全要求，可替代传统硬继电器逻辑。
- 快速响应：典型扫描周期 < 20ms，紧急工况下毫秒级安全动作。
- 在线维护：支持热插拔与在线配置，不影响系统运行。
- 丰富诊断：数码管 + LED 实时显示运行 / 故障代码，快速定位问题。
典型应用场景
- 石油天然气：ESD 紧急停车、火气系统（F&G）、压缩机 / 透平保护。
- 电力行业：汽轮机超速保护、锅炉 BMS、发电机组安全联锁。
- 化工 / 制药：反应釜安全联锁、HIPPS 高压保护、有毒气体监测。
- 空分 / 冶金：空压机 / 风机联锁、轧机安全控制、煤气系统保护。
质量检测与质保
- 原装核验：德国原厂序列号、HIMA 铭牌、出厂测试报告齐全。
- 功能测试：
- 通电自检：LED / 数码管状态、冗余切换测试。
- 通信测试：RS‑485/Modbus 通信连通性。
- 压力测试：满载 72 小时老化，监测稳定性。
- 质保：全新原装 12 个月质保，提供技术支持与调试指导。
选型与替代提示
- 同系列替代：
- F8651X：单 CPU，基础版，成本更低。
- F8652X：增强型，扩展 I/O 与通信接口。
- 通信扩展：搭配F8627X模块可实现以太网通信，接入 DCS / 上位机。
