描述
关键技术规格
- 接口：1 路 100Base-T（RJ45），支持单 / 冗余 SafeEthernet
- 通信协议：SafeEthernet、Modbus TCP（从站）、OPC DA/A&E、ELOP II TCP
- 处理器：摩托罗拉 MPC860T，32 位 RISC 架构
- 工作电压：5V DC，1A；模块供电 24V DC
- 外形尺寸：19 英寸机架，3HU（133.35mm）×4WU（20.32mm）
- 工作温度：-40°C ~ +70°C
- 安全等级：SIL3（IEC 61508）
- 认证标准：IEC 61131-2、EN 61000-6、EN 50170 等
- 重量：约 0.5 kg
- 兼容 CPU：F8650X/F8652X（安全）、F8651X/F8653X（非安全）
产品深度介绍

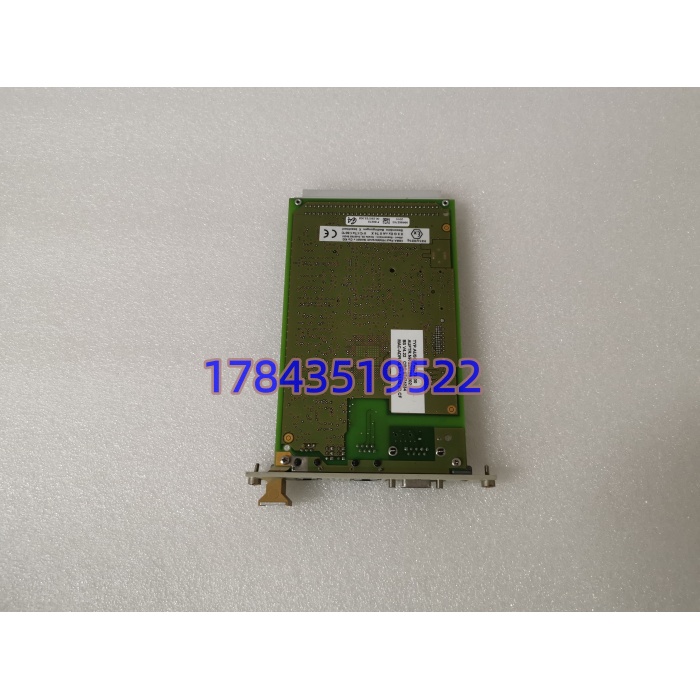

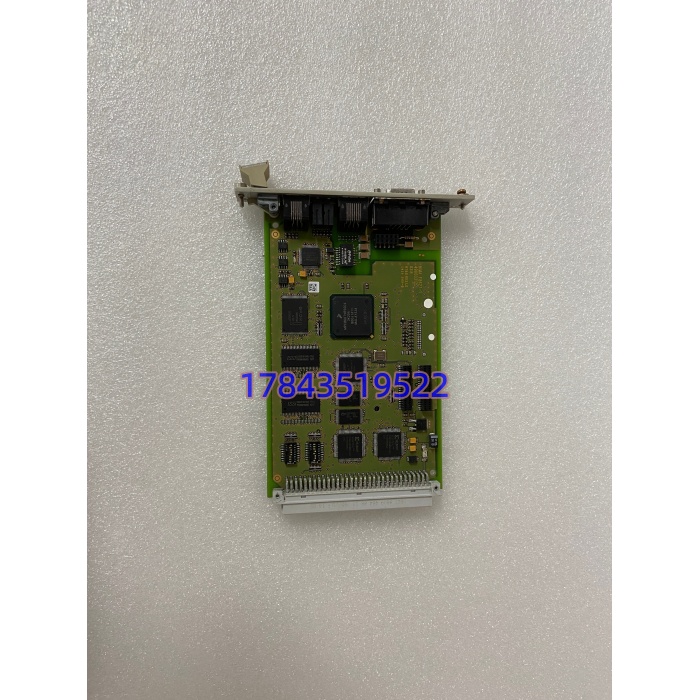

HIMA F8627X 是德国 HIMA 专为 H41q/H51q 安全仪表系统（SIS） 设计的高性能以太网通信模块，是 F8627 的升级兼容版本。模块集成 100Mbps 以太网接口，单网口实现安全通信、编程与数据交互三合一：SafeEthernet 保障安全数据冗余传输，Modbus TCP 对接 PLC/DCS，OPC 协议连接 SCADA 上位机。支持 ELOP II V4.1 及以上版本通过以太网直接编程，替代传统串口，调试效率提升 60%；工业级设计与冗余架构，适配石油化工、电力等高危场景。
应用场景与行业案例
工程痛点
安全系统（SIS）常面临 “安全数据与非安全数据分离、多协议对接复杂、编程调试慢” 的问题 —— 比如化工装置 SIS 既要传安全联锁信号，又要跟 DCS、上位机通讯，传统模块需多卡组合，布线乱、故障点多、维护成本高。
典型应用场景
- 石油化工 SIS 系统 —— H41q/H51q 配 F8627X，实现紧急停车（ESD）、燃烧管理（BMS）系统的冗余通信，对接 DCS 与上位机，保障联锁信号可靠传输。
- 电力行业安全控制 —— 电厂锅炉保护、汽轮机联锁系统，通过 Modbus TCP 与 PLC 通讯，上传运行数据至 SCADA，支持远程监控与故障诊断。
- 天然气管道安全监控 —— 阀室 ESD 系统冗余通信，SafeEthernet 保障关断指令无延迟，OPC 协议对接调度中心，实现全线安全联锁管理。
- 制药行业 GMP 合规系统 —— 无菌车间安全联锁与环境监控，通过 ELOP II 以太网编程，快速配置联锁逻辑，数据可追溯，满足 FDA 审计要求。
真实案例
去年，某大型化工厂 SIS 系统改造，原有 F8627 模块仅支持串口编程，调试一次要 4 小时，且无法对接新 DCS 的 Modbus TCP 协议。更换 F8627X 后，以太网编程缩短至 30 分钟内，直接兼容 DCS 通讯，无需额外协议转换模块；SafeEthernet 冗余配置，避免单网故障导致联锁失效。项目提前 10 天完工，运维人员反馈：“一块卡解决通讯、编程、冗余三个问题，现场整洁多了，故障率降了 80%。”
