描述
产品详情

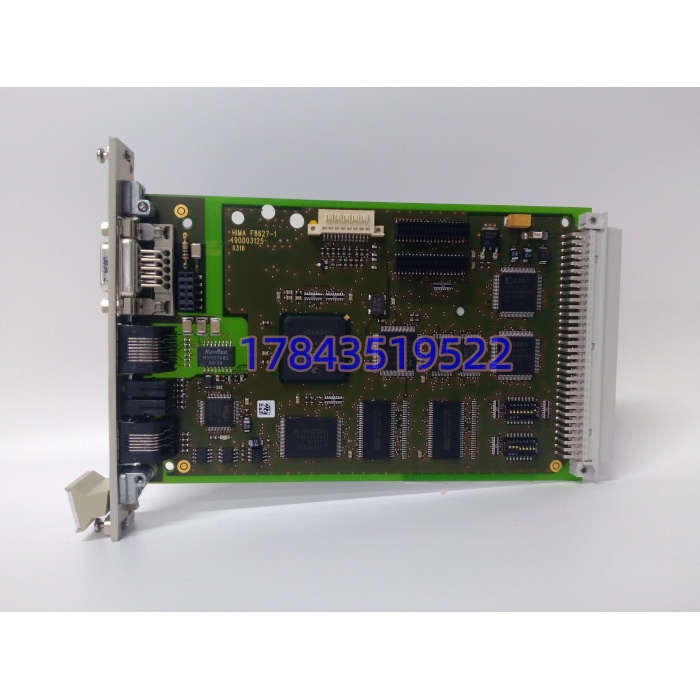

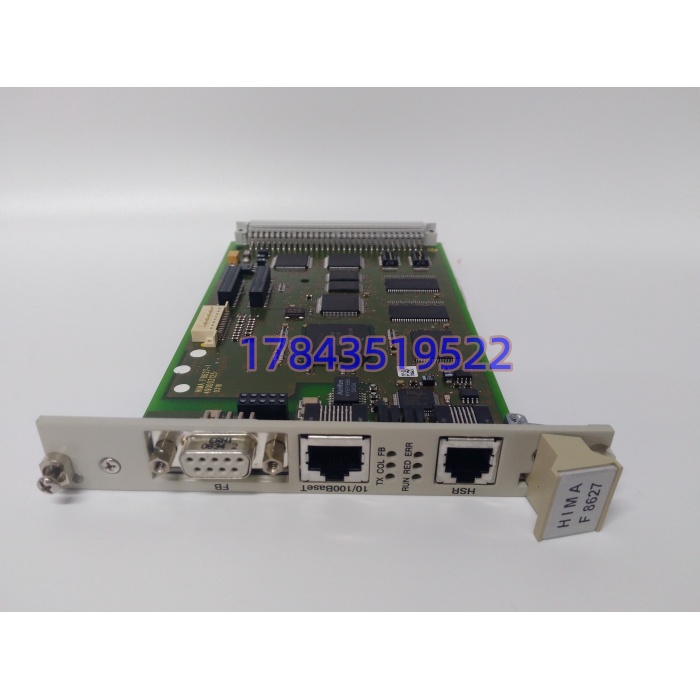

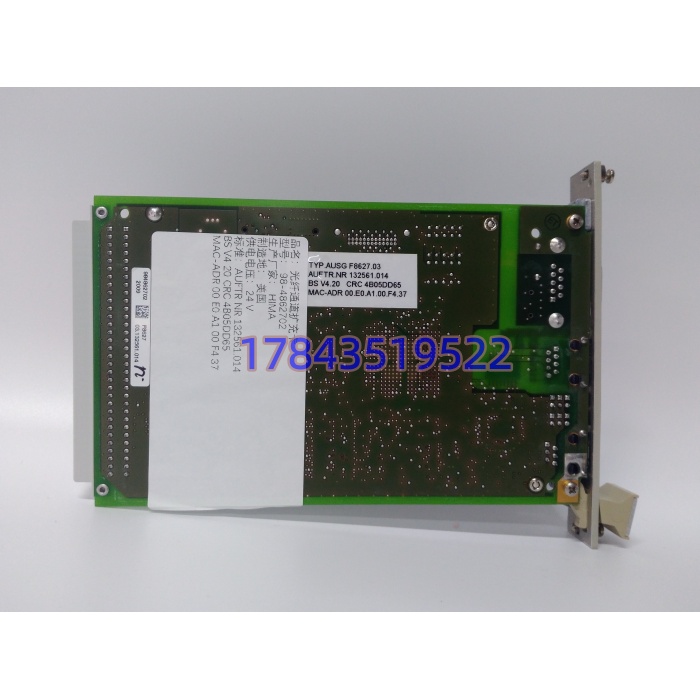

・型号：F8627（物料号 984862702）・品牌：HIMA 黑马
规格参数
| 参数项 | 参数值 |
|---|---|
| 适配系统 | H41q、H51q SIS 安全仪表系统，适配 CPU：F8650X、F8651X、F8652X、F8653X |
| 硬件形态 | 欧式插装卡，HIMA 机架插槽安装，对接系统内部背板总线 |
| 网络接口 | 双路 RJ45 以太网口，10M/100M |
| 支持协议 | SafeEthernet、Modbus‑TCP；用于 ELOPⅡ 编程调试、和第三方系统数据交互 |
| 安全认证 | SIL3 功能安全认证 |
| 供电 | 机架背板 DC24V（±10%），整机功耗约 3W |
| 工作温度 | -20℃ ~ +60℃，机柜无凝露环境 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%‑95% 无冷凝 |
| 故障高发器件 | 网口 PHY 芯片、板载电解电容、背板金手指、隔离变压器、总线接口芯片 |
| 生命周期 | F8627 已停产，后继升级型号 F8627X；原厂 Last‑time‑buy 关闭，市场流通均为拆机、功能测试备件 |
| 静电要求 | 功能安全通信板，插拔拆装必须佩戴防静电手环，静电会损坏隔离通讯回路。 |
产品介绍
F8627 是 HIMA H41q/H51q 老款 SIS 系统以太网通讯卡件。在没有这块卡之前，HIMA 系统只能串口做程序下载；F8627 实现以太网 ELOPⅡ 在线上下载、在线监控，同时通过 Modbus‑TCP 把 SIS 内部联锁、诊断、测点数据传给 DCS 系统，DCS 也可以下发部分允许的指令给到 SIS 侧。
坦白讲，现场常见故障现象：ELOPⅡ 软件连不上控制器、DCS 侧 SIS 测点大面积闪断，CPU 本体运行、联锁逻辑完全正常。很多工程师第一时间去查 CPU，实际问题出在这块通讯卡。F8627 不能直接拿 F8627X 盲替换，硬件固件、背板交互逻辑有差异，直接上机会通讯握手失败；升级到 F8627X，CPU 固件、ELOPⅡ 软件版本都要同步升级，大装置一般不轻易改动。该卡件不存储 SIS 安全逻辑程序，全部程序存放在 CPU 模块内部 Flash。石化化工装置 SIS 停车损失巨大，多数工厂储备经过完整测试的拆机备件轮换。
应用场景与行业案例
痛点切入：我在现场遇到过，装置大检修之后，F8627 网口隔离器件受浪涌损坏，SIS 本体联锁保护一切正常，但是 DCS 收不到 SIS 全部联锁状态，ELOPⅡ 无法在线监控，运维人员失去 SIS 系统在线调试手段，属于重大运维隐患；整套 SIS 改造工期很长，只能启用备件轮换。
典型场景：
- 石油化工、煤化工 H41q/H51q 系列 SIS 安全仪表机柜。
- 天然气处理站、输油管线站场紧急联锁停机控制系统。
- 电厂、自备化工厂锅炉、汽机安全保护 SIS 系统。
- 存量老 HIMA 系统备件替换，ELOPⅡ 以太网调试接口。
真实案例：某煤化工装置 SIS 系统，CPU 运行指示灯全部正常，联锁功能正常，但 DCS 上全部 SIS 测点频繁闪断，ELOPⅡ 软件以太网连接频繁掉线。排查交换机、网线、IP 配置全部无异常，确认 通讯模块硬件故障。采购经过联机测试拆机备件；装置窗口停机，防静电更换板卡，核对机架背板，配置 IP 地址，ELOPⅡ 联机正常，DCS 侧 Modbus‑TCP 测点全部恢复稳定。后续把 纳入 SIS 系统关键备件清单。
