描述
产品详情

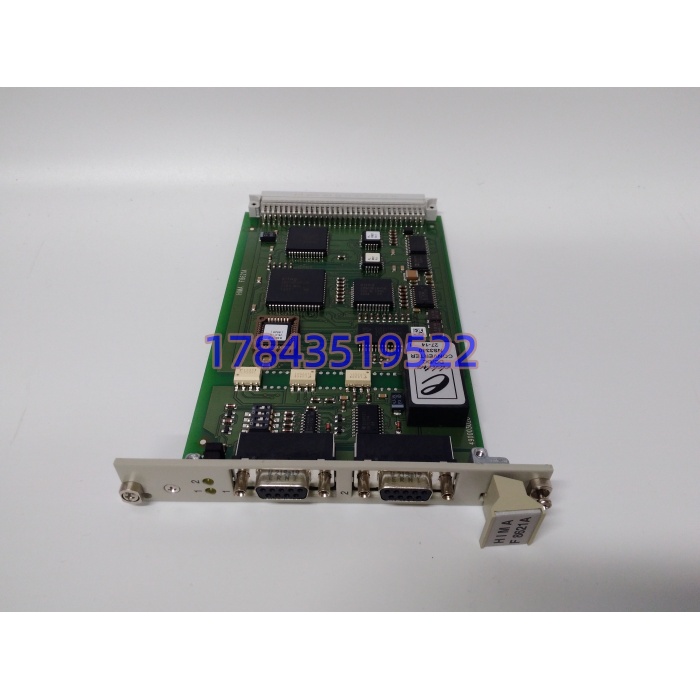

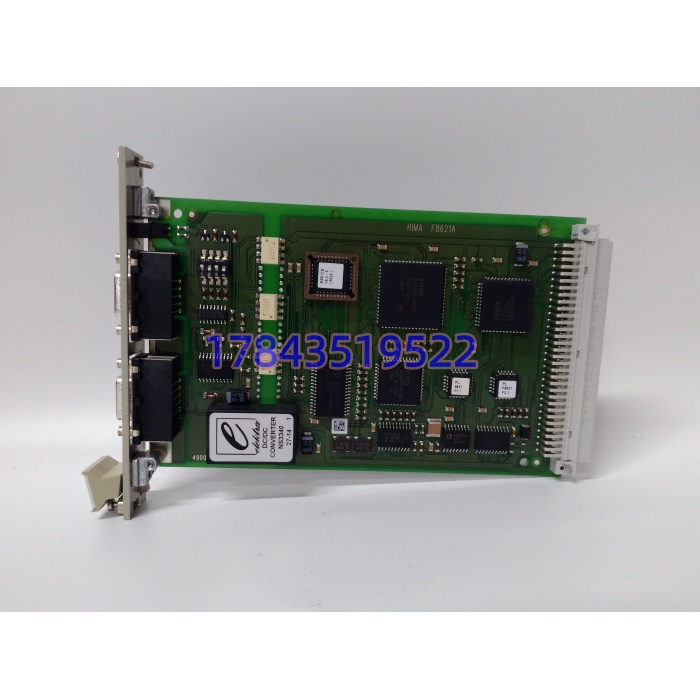

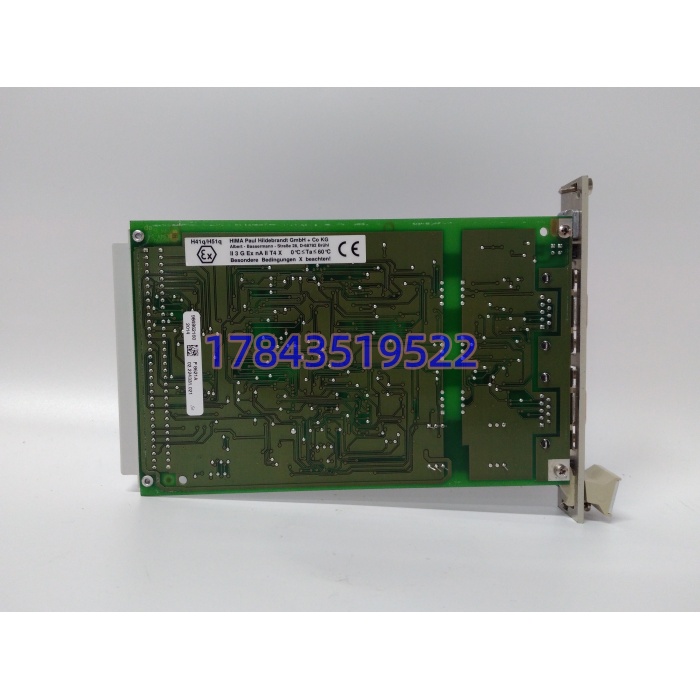

・型号：F8621A（物料号 984862160）・品牌：HIMA・系列：HIQuad H41q / H51q 安全控制系统
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 器件全称 | Co‑processor Module F8621A 协处理器模件 |
| 板载处理器 | HD64180，主频 10MHz |
| 内存资源 | 384KB SRAM；依托 F7131 电源监视模块实现 RAM 电池后备 |
| 外部接口 | 2 路电气隔离半双工 RS485 |
| 波特率 | 300~57600bps，软件或 CU 拨码设定 |
| 内部交互 | 双端口 Dual‑Port RAM，与 CU 中央单元高速数据交互 |
| 安装位置 | H41q/H51q 中央机架插槽，单机架最多可安装 3 块 F8621A |
| 供电 | 背板 5VDC，工作电流 360mA |
| 安装形态 | 欧洲标准插卡，机架插槽安装 |
| 工作温度 | 0℃～+60℃，控制柜无凝露环境 |
| 防护等级 | IP20，仅限柜内使用 |
| 生命周期 | 原厂已停产，无全新原厂排产；货源以拆机、经过测试翻新件为主 |
| 兼容边界 | 仅适配 H41q/H51q 硬件机架；不能用于 HIMatrix（F35/F40）系列，硬件固件完全不互通 |
产品介绍
（随机切入策略：B 技术定位）很多现场人员会把 F8621A 当成普通 RS485 接口板，忽略它是一块带独立 CPU 的协处理器。H51q 系统主 CU 控制器优先保障安全联锁逻辑运算，对外串行通讯任务全部交给 F8621A 分担，避免第三方设备通讯卡顿、报文风暴拖累安全逻辑周期。严格来说，它不能直接在 HIMatrix 小系统上使用；同系列 F8627X 为以太网协处理器，硬件外形接近，但接口与固件不同，不可直接互换。供应链现状：该卡件只服务存量炼化、油气 H41q/H51q 老 SIS 项目；新项目已经切换 HIMax 平台。备件流通量有限，不建议大批量囤货，优先寄售模式降低库存资金占用。
应用场景与库存策略
F8621A 故障不会直接导致 ESD 联锁跳车，但会切断 SIS 与 DCS 之间 Modbus RTU 数据交互，操作员站读不到 SIS 内部测点、报警与诊断信息，系统变成 “黑箱”，失去状态监视能力。海外寻源周期 8‑12 周，现货溢价高。
- 大型炼化装置 H51q SIS/ESD 系统：SIS‑DCS 串行数据交互；建议备 1 块 B 类冷备件。
- 油气长输管线场站 H41q 安全系统：对接 RTU、第三方智能仪表；大修前完成备件上电预检。
- 海外存量工厂维保项目：优先锁定现货，规避进口长交期。
真实案例：华东某石化装置 H51q SIS 系统 损坏，SIS 联锁功能正常，但 DCS 侧全部 SIS 测点全部失联。维护人员误采购 F8627X 以太网协处理器上机，硬件识别失败。重新寻源 ，恢复 RS485 Modbus 通讯。后续库房台账明确标注： 与 F8627X 不可互换，区分 RS485 与以太网协处理卡件。
