描述
产品详情

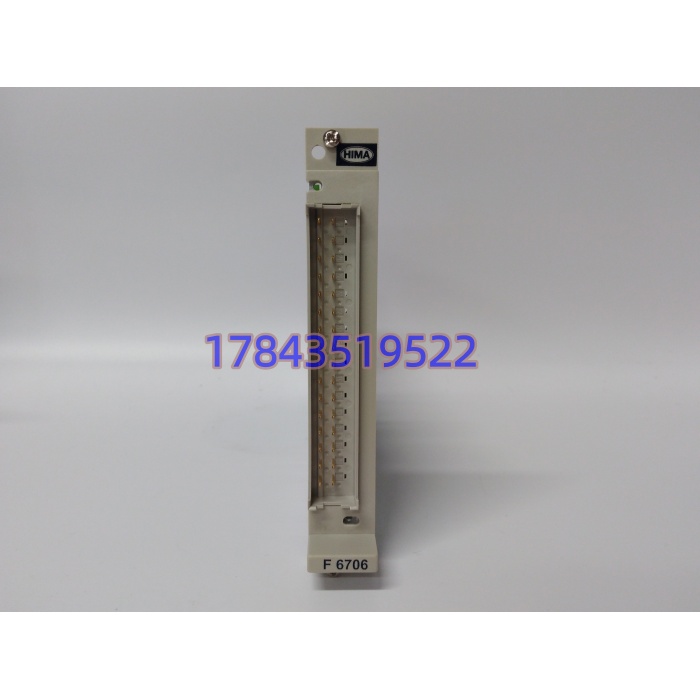

・型号：F6706・品牌：HIMA 黑马・适配系统：HIMA H51q 机架式 SIS/ESD 安全系统
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 官方名称 | 2‑fold Analog Output Module F6706 |
| 通道数量 | 2 路隔离模拟输出 |
| 输出信号 | 0/4‑20mA，源型 / 汇型可组态 |
| 转换分辨率 | 12 bit（4095 阶） |
| 基本精度 | ≤0.1% FS（25℃） |
| 安全等级 | IEC61508 SIL3 适用 |
| 系统总线 | H‑BUS 背板总线，接入 H51q 机架 |
| 供电 | 背板 24VDC（18‑30VDC），典型功耗约 180mA |
| 诊断能力 | 输出回路断线、负载短路检测，故障上报控制器 |
| 电气隔离 | 通道与背板总线电气隔离 |
| 工作温度 | 0℃ ~ +60℃，控制柜无凝露 |
| 安装形态 | 欧式前插拔机架卡件 |
| 热插拔 | 不支持热插拔，拔卡该机架 H‑BUS 总线短时中断 |
| 生命周期 | 停产，原厂不再接单生产 |
| 替代提醒 | 同系列 F6707 引脚、通道定义不同，不可直接互换；升级需整套评估 HIMatrix 平台 |
产品介绍

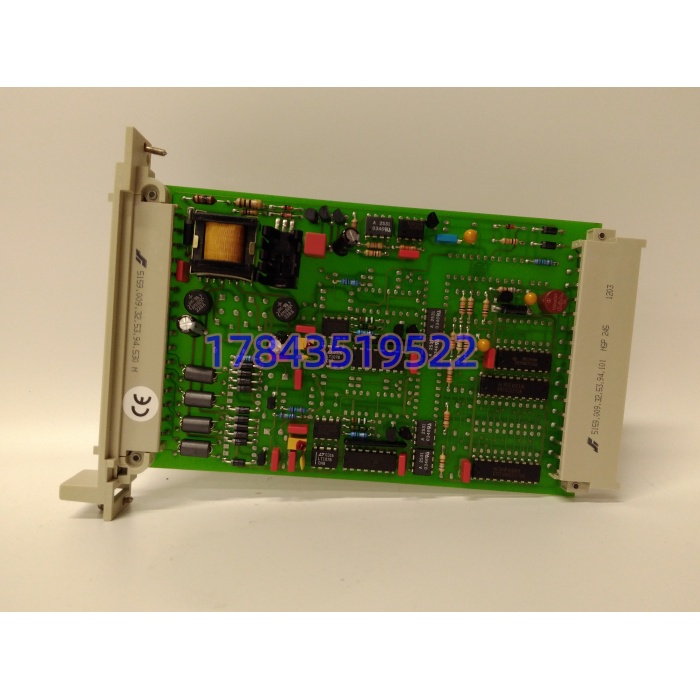

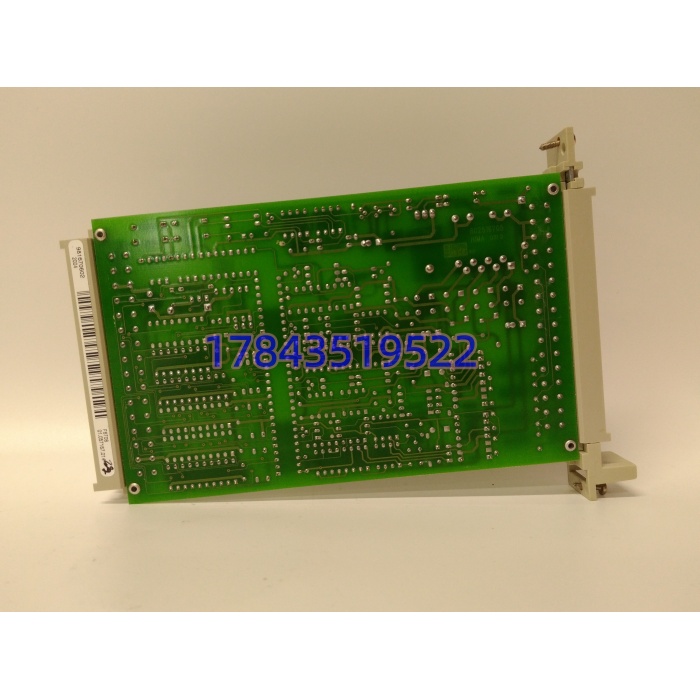

（运维现场经验视角）F6706 是国内石化大量存量 H51q 安全系统的模拟输出卡，SIS 系统里用来输出 4‑20mA 控制调节阀、防喘振阀。很多人只关注数字量 DO 跳闸卡，忽略 AO 卡故障会直接造成调节回路失效。现场踩坑点：该卡的回路诊断需要匹配负载阻抗；调节阀线圈阻抗不匹配时，会频繁报回路故障，并不是卡件本身损坏。硬件外观和 F6707 接近，但是背板寻址、通道诊断逻辑不一样，不能直接替换上机，强行插上会出现输出错乱。这套 H51q 平台整体服役大多超过 18‑22 年，板卡电解电容、DAC 芯片老化属于高发故障。原厂彻底断供，海外调货周期普遍 35 天以上，关键装置建议做备件储备。
应用场景与库存策略
F6706 卡故障不会直接触发装置联锁跳车，但本卡两路 4‑20mA 输出全部失效，对应调节阀失去控制，工艺只能手动操作，风险等级很高。很多工厂只储备 CPU、DI/DO 卡，遗漏安全 AO 备件。
- 炼油加氢、重整装置 H51q‑SIS 系统：防喘振阀、紧急调节阀安全控制；建议备 1 块缓冲备件，划入 B 类安全仪表备件。
- 煤化工合成、甲醇装置 ESD 机柜：反应器、加热炉工艺阀输出控制。
- 油气处理厂存量 HIMA 安全系统：工艺调节执行机构驱动。
- 海外 H51q 系统大修项目：大修窗口期锁定备件，运输震动容易造成 PCB 焊点虚焊，到货必须做全通道测试。
真实案例：某炼化厂循环氢压缩机 SIS 系统 F6706 其中一路输出通道漂移，防喘振阀指令和实际阀位偏差持续拉大。仓库没有备用卡，全球寻货耗时 32 天。运行期间压缩机被迫降负荷，运行人员依靠手动操作防喘振阀，24 小时专人盯盘。大修之后把全厂 F6706 纳入备件清单，同时开展 SIS 系统升级评估。
