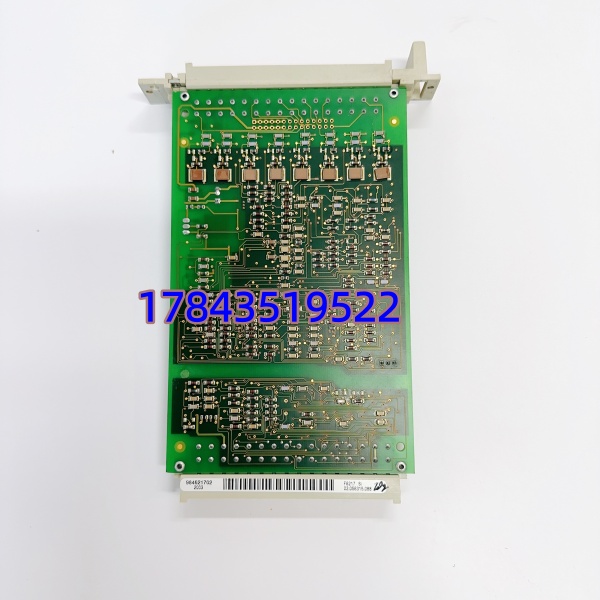

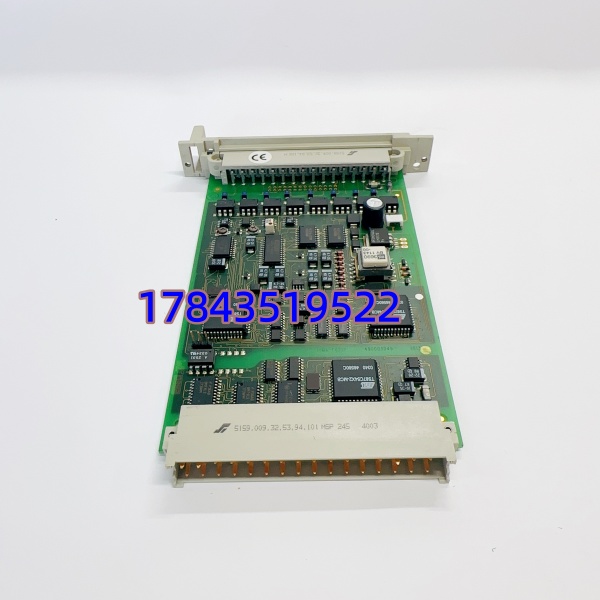

HIMA F6217 984621702 是德国 HIMA 专为安全仪表系统（SIS）设计的高完整性 8 通道模拟输入模块，符合 IEC 61508 SIL3 安全等级，广泛应用于石油化工、电力、油气等关键过程工业。模块支持0/4–20mA 电流与0–5/10V 电压信号输入，内置电气隔离与12 位高精度 ADC，精准采集传感器数据并转换为数字信号供安全逻辑运算。具备通道自诊断与断线检测功能，实时监测信号有效性，确保危险工况下可靠触发安全联锁。适配 HIMA HIMax 与 Planar 平台，是安全控制系统的核心数据采集部件。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 / 订货号 | F6217 / 984621702 |
| 品牌 / 产地 | HIMA（德国） |
| 安全等级 | SIL3（IEC 61508）、Cat.4（EN 954-1） |
| 通道数量 | 8 路模拟输入（隔离型） |
| 输入信号 | 电流：0/4–20mA；电压：0–5V / 0–10V |
| 分辨率 | 12 位（0–5.5V 对应 0–4095） |
| 输入电阻 | 电压：100kΩ；电流：50Ω |
| 隔离耐压 | 通道间 / 系统侧：≥500V AC |
| 工作温度 | -40°C ~ +85°C |
| 防护等级 | IP20（模块） |
| 尺寸 / 重量 | 120×180×40mm / 约 0.25kg |
| 认证 | CE、UL、SIL3 安全认证 |
质量检测流程
- 入库验收：核对原厂序列号、装箱单；外观无腐蚀、划痕；合格证齐全，防静电袋未拆封。
- 上机功能测试：HIMA 机架组态，8 通道满量程信号测试；24 小时老化运行，温升≤40°C；通道隔离与断线诊断功能验证。
- 电气测试：绝缘电阻 > 10MΩ（500V 摇表）；通道间隔离耐压≥500V AC；输入精度误差≤±0.1%。
- 固件 / 配置验证：读取固件版本，配置文件备份；通道参数与量程范围匹配。
- 包装：防静电袋密封 + 气泡膜 + 纸箱，贴 QC 合格标签（含日期、序列号）。
技术避坑指南
1. 通道类型配置错误
- 问题：电流 / 电压模式选错，导致信号异常或无显示
- 避坑：接线前确认传感器类型，软件中正确设置通道模式
- 案例：某项目误将 4–20mA 设为电压模式，采集值为 0，延误调试
2. 信号接线极性反接
- 问题：电流 / 电压信号正负极接反，数值为负或漂移
- 避坑：严格按端子图接线，电流信号 + 接传感器 +，- 接 –
3. 忽略通道隔离
- 问题：共地干扰导致信号波动，联锁误触发
- 避坑：外部传感器侧单点接地，模块侧浮空，避免地环路
4. 量程不匹配
- 问题：0–10V 模块接 0–5V 传感器，测量范围超限
- 避坑：采购前核对传感器量程，模块与信号范围一致
5. 静电防护不到位
- 问题：静电击穿输入芯片，模块通道失效
- 避坑：全程佩戴防静电手环，冬季干燥环境加强防护
