描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | F3221（984322102） |
| 输入通道 | 16 路，隔离型 |
| 输入信号 | 24V DC 机械触点 / 8mA 电流信号 |
| 工作电压 | 24V DC ±10% |
| 电流消耗 | 130mA（24V DC） |
| 响应时间 | 典型 10ms |
| 安全等级 | SIL3（IEC 61508）、PL e（EN ISO 13849-1） |
| 隔离耐压 | 2kVrms |
| 工作温度 | -20°C ~ +60°C |
| 尺寸 | 4TE（18.5×12.8×4cm） |
| 重量 | 约 0.32kg |
| 适配系统 | HIMA HIQuad、H41q/H51q 系列 PES 系统 |
产品深度介绍

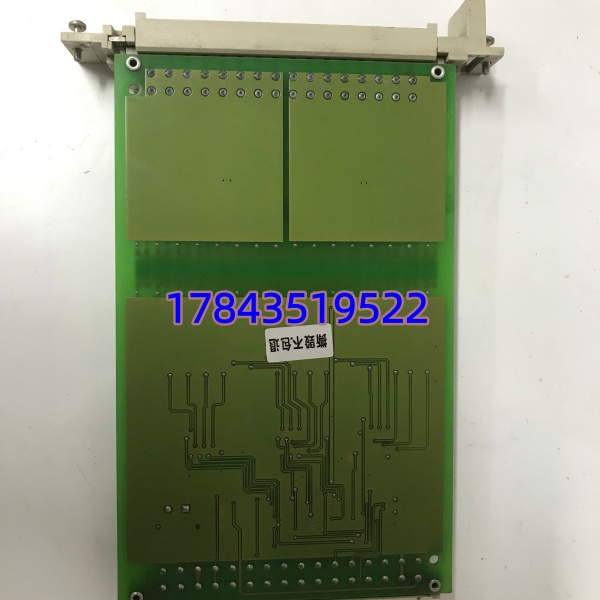

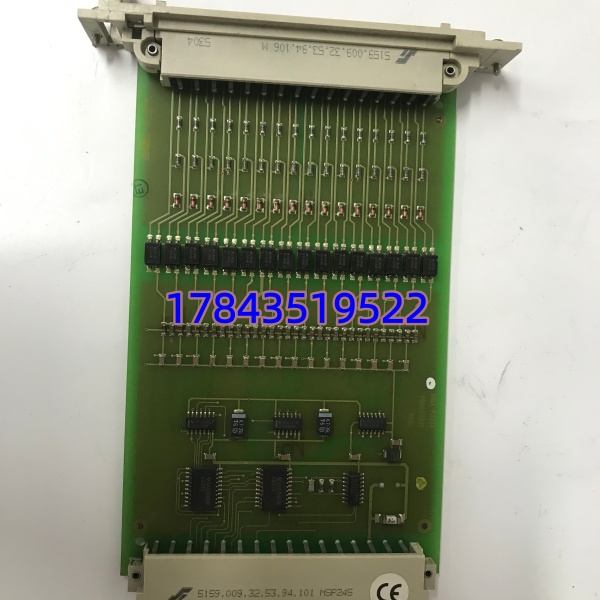

HIMA F3221（984322102）是德国 HIMA 推出的SIL3 级安全数字输入模块，属于 Planar F 系列核心组件，专为安全仪表系统（SIS）设计，适配 HIQuad、H41q/H51q 等 HIMA 可编程电子安全系统（PES）。模块提供 16 路隔离数字输入，可接入限位开关、按钮、压力 / 液位传感器等现场设备，将 24V DC 开关信号安全传输至 SIS 控制器，实现紧急停车、安全联锁、状态监测等功能。
采用德国工业级工艺，单通道电气隔离 2kVrms，抗干扰能力强；支持 SOE 事件顺序记录，精准捕捉毫秒级信号变化，满足安全事故追溯需求。宽温设计适配 – 20°C~+60°C 恶劣工况，模块支持热插拔，无需停机更换，降低系统维护风险，广泛应用于石油化工、电力、油气等高危行业的安全控制场景。
应用场景与行业案例
工程痛点
高危行业安全信号采集不准、隔离不足、无 SOE 记录，普通模块无法满足 SIL3 安全等级，易因信号误判导致联锁失效或误动作，引发安全事故与重大停产损失。
典型应用场景
- 石油化工 – 反应釜 / 精馏塔安全联锁接入紧急停车按钮、温度 / 压力开关信号，16 路通道同步监测，SIL3 等级保障联锁可靠，异常时触发紧急停车，避免爆炸泄漏风险。
- 电力行业 – 锅炉 / 汽轮机安全监测采集炉膛压力、汽机振动、油温等开关量信号，SOE 记录故障时序，支持热插拔，不停机维护，保障发电机组安全稳定运行。
- 油气行业 – 长输管线 / 压气站 SIS 系统监测阀门位置、压力开关、可燃气体探测器信号，隔离设计抗强电磁干扰，宽温适配野外 – 20°C~+60°C 环境，保障管线安全。
- 制药 / 精细化工 – 高危反应过程安全控制接入防爆区域限位开关、紧急停车按钮，SIL3 认证满足 GMP 安全要求，信号精准采集，避免化学反应失控风险。
真实案例
某大型化工厂 SIS 系统升级改造2025 年 9 月，该厂原有 SIS 系统输入模块老化，无 SIL3 认证，信号采集不稳定，存在安全隐患，且原厂备件交期 8 周，影响装置检修计划。
我们提供全新原装 F3221（984322102）现货，3 天内完成安装配置，16 路输入通道接入现场紧急停车按钮、压力开关、液位开关等设备，模块隔离性能优异，抗干扰能力强，SOE 功能精准记录事件时序，顺利通过 安全认证，装置安全联锁可靠性大幅提升，避免停产损失。
核心卖点与差异化
- ：符合 IEC 61508 、PL e 认证，满足高危行业安全联锁最高标准。
- 16 路隔离输入：单通道 2kVrms 隔离，抗干扰强，避免现场信号串扰导致误动作。
- SOE 事件记录：毫秒级信号捕捉，精准记录故障时序，满足安全事故追溯需求。
- 热插拔设计：支持在线更换，无需停机，降低维护风险与停产损失。
- 现货质保：全新原装现货，12 个月质保，出厂全功能测试 + 安全隔离认证报告。
