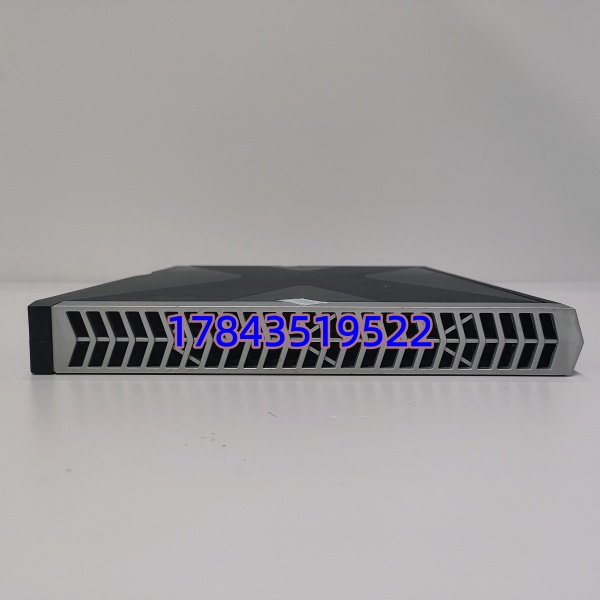

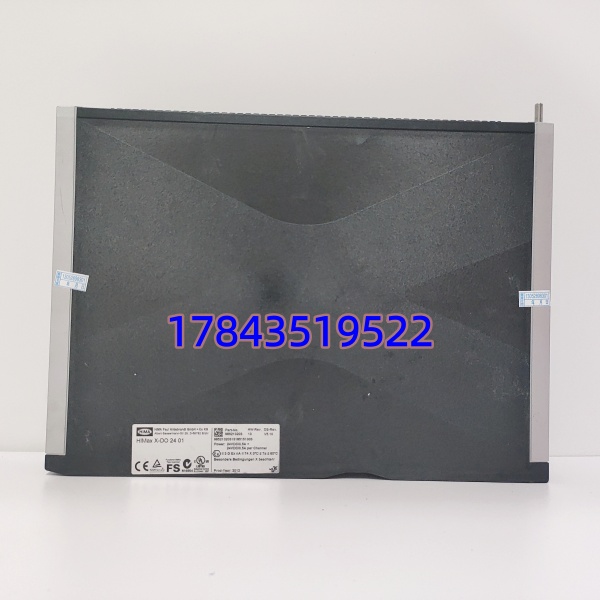

HIMA X-DO2401（985210203）是德国 HIMA 公司HIMax SIS 系统专用数字输出模块，面向石油、化工、电力等高危工况的安全联锁与紧急停车（ESD）应用。
模块具备24 路独立输出通道，采用三重冗余（TMR）架构，符合 IEC 61508 SIL3 安全等级，可有效规避单点故障风险。每通道支持 24V DC 电压输出或干接点模式，带过流、过温独立保护，响应时间＜1ms，保障安全指令快速可靠执行。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 订货号 | X-DO2401 / 985210203 |
| 通道数量 | 24 路数字输出 |
| 输出类型 | 24V DC 电压输出 / 干接点 |
| 单通道电流 | 连续 0.5A，过流触发 0.6–1.2A |
| 响应时间 | ＜1ms |
| 安全等级 | IEC 61508 SIL3 |
| 冗余设计 | 三重模块化冗余（TMR） |
| 工作电压 | 12–24V DC |
| 工作温度 | -20°C ~ +60°C |
| 隔离耐压 | 500V AC |
| 安装方式 | DIN 导轨安装 |
常见问题解答
Q1：X-DO2401 的核心用途是什么？
A：作为SIS 系统安全输出卡件，核心用途是执行安全联锁指令：
- 紧急停车（ESD）时切断电机、关闭阀门
- 驱动现场继电器、电磁阀、声光报警设备
- 三重冗余设计确保故障安全，单通道故障不影响整体输出
广泛应用于化工反应釜、电厂锅炉、输油管道等高危场景。
Q2：可以直接替换旧模块吗？需要重新编程吗？
A：同型号可直接替换，无需重新编程：
- 模块为输出卡件，逻辑程序存在 CPU，更换不丢失
- 背板接口一致，即插即用，兼容 HIMax 系统所有版本
- 更换后自动同步系统配置，10 分钟内完成恢复
曾遇案例：现场工程师替换后，上电立即正常输出，无通讯异常或联锁误触发。
Q3：三重冗余（TMR）有什么优势？
A：TMR 是 SIS 系统安全核心，优势显著：
- 三路独立电路并行输出，一票否决故障信号
- 单路通道损坏时，系统自动屏蔽故障通道，其余两路正常工作
- 满足 SIL3 等级，故障率降低至 10⁻⁷/ 小时，远高于普通模块
简单说：普通模块是 “一锤子买卖”，这个模块是 “三重保险”。
Q4：质保多久？是全新原装吗？
A：提供12 个月质保（非人为损坏、无进水 / 静电击穿）。产品为德国 HIMA 原厂正品，可提供原厂序列号、出厂合格证、未拆封防静电袋。发货前完成全功能 + 冗余切换测试，附测试报告与运行视频。
Q5：和 HIMA 其他 DO 模块有什么区别？
A：X-DO2401 主打24 通道 + 高安全冗余：
- 对比 X-DO1201：通道数翻倍（24 vs 12），适合大规模输出场景
- 对比普通 DO 模块：三重冗余 + SIL3 认证，普通模块无冗余、仅 SIL2
- 工业级保护：每通道独立过流 / 过温保护，故障不扩散
适合对安全等级要求高、输出点数多的 SIS 项目。
质量控制流程
- 入库验收：核验原厂序列号、合格证，检查电路板无腐蚀、端子无氧化、外壳无划痕。
- 功能测试：接入 HIMA 测试机架，24V DC 通电自检，24 通道全输出测试，三重冗余切换测试，24 小时老化测试，生成测试报告。
- 电气检测：绝缘电阻测试（＞10MΩ）、接地连续性测试、500V AC 隔离耐压测试合格。
- 配置备份：记录固件版本，备份模块配置参数，拍照存档。
- 包装发货：质检员签字确认，防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签，可提供测试视频核对。
