描述
产品详情

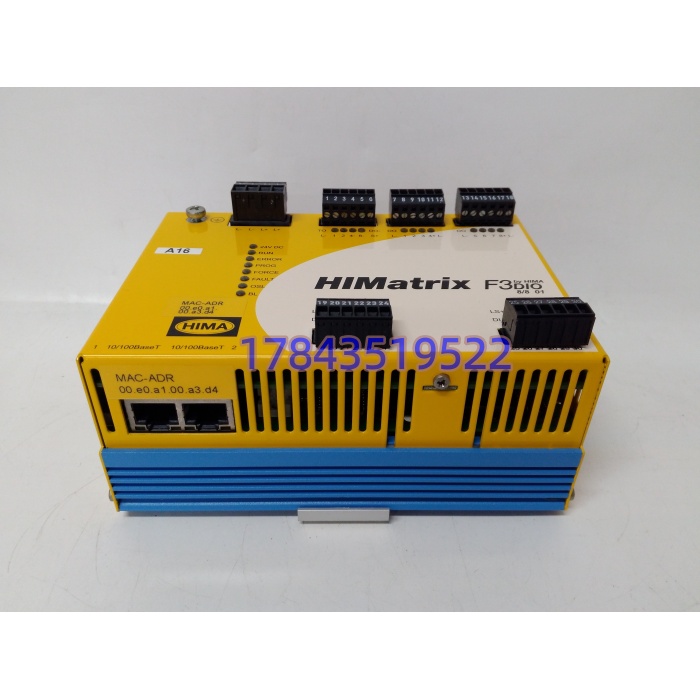

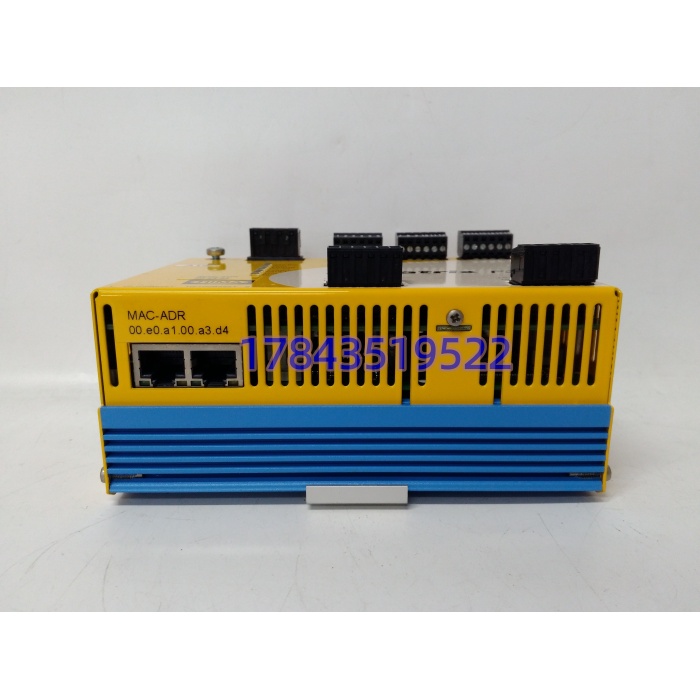

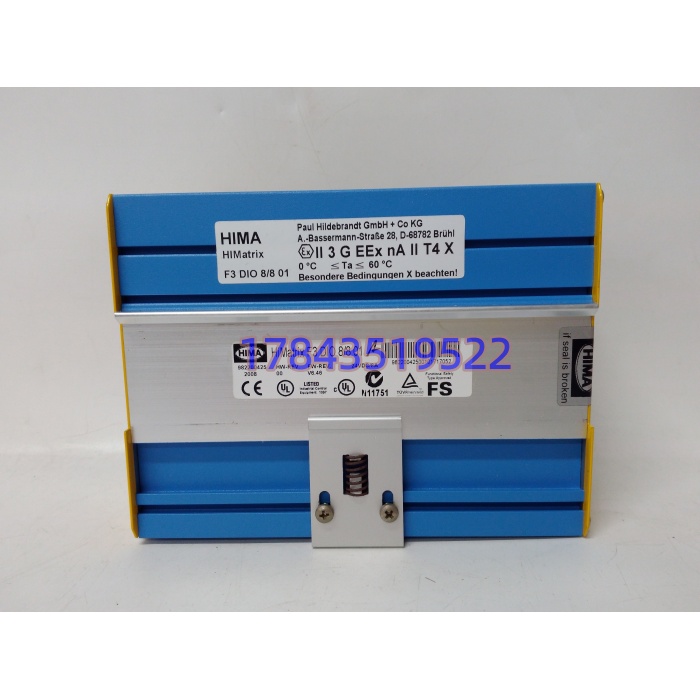

・型号：F3 DIO 8/8 01 订货号 982200425・品牌：HIMA・系列：HIMatrix F3
规格参数
- I/O 配置：8 路数字输入 DI，8 路安全数字输出 DO（DO+/DO‑通道结构）
- 安全认证：IEC61508 SIL3，ISO13849‑1 PLe
- 供电：DC24V（18‑30VDC）
- 通讯接口：双网口安全以太网，HIMatrix 内部总线
- 诊断能力：通道短路、断线、内部硬件自诊断，故障进入安全失能状态
- 安装方式：DIN 导轨安装
- 防护等级：IP20，仅限控制柜内部使用
- 工作温度：‑20℃ ~ +60℃，无凝露、无结霜
- 外壳：金属壳体，抗干扰结构
- 面板指示灯：电源、通讯、通道状态、故障 LED
- 适配控制器：F35、F51q 等 HIMatrix 系列控制器
- 固件约束：模块固件版本必须和控制器固件版本匹配，以原厂手册为准
产品介绍
F3 DIO8/8 01（982200425）是 HIMatrix 系统分布式远程安全 I/O 模块，用来在现场机柜就近采集开关、急停、阀位反馈信号，输出电磁阀、切断阀的安全驱动信号，依靠安全以太网和主控制器交互，减少长距离硬接线。坦白讲，F3 系列不同型号外观接近，不能和 F2 系列 I/O 直接互换。我现场碰到过拿错 F2 系列模块，导轨能装上，网口物理一致，但控制器识别失败，I/O 完全无法使用。该型号还可以原厂订货，但交期很长，很多化工、油气现场会备备件用于联锁回路抢修。
应用场景与行业案例
模块故障，本模块全部 8 路 DI、8 路 DO 失效；安全逻辑触发安全状态，联锁输出失电，现场切断阀动作，装置有停车风险。
‑ 化工装置 SIS/ESD：反应釜安全联锁，急停、切断阀、阀位反馈信号接入。‑ 油气罐区火气系统：火焰、可燃气开关量采集，消防联锁输出控制。‑ 压缩机机组保护：机组辅机安全开关信号，联锁停机回路。‑ 煤化工装置：现场分布式机柜，分散布置安全 I/O，减少主控柜布线。
真实案例：某化工装置 F3 DIO8/8 01 模块通讯故障，该模块带的 4 台切断阀全部失电动作，局部工段停车。仓库拿了 F2 系列 DIO 备件，DIN 导轨可以装，网线插上灯亮，但控制器无法识别该 I/O 节点。等待正确 982200425 备件到货耗时 4 天，工段维持停车。事后仓库台账严格区分 F2/F3 系列物料，登记完整订货号。
