描述
产品详情
・型号：F35，部件编号 982200416（硬件版本 HW‑REV 02，F35‑011）・品牌：HIMA（德国黑马）・系列：HIMatrix 紧凑型安全控制器
规格参数
| 项目 | 规格 |
|---|---|
| 整机部件号 | 982200416（F35‑011） |
| 安全架构 | TMR 三重模块冗余，故障‑安全设计 |
| 安全认证 | IEC61508 SIL3；PL e，Cat.4（EN954‑1）TÜV 认证 |
| I/O 配置 | DI：24 路；DO：8 路；AI：8 路；高速计数器：2 路 |
| 以太网 | 内置 4 端口 100Base‑T 工业交换机，安全以太网通讯 |
| 扩展接口 | 3 个 FB 接口，用于外接 HIMatrix 远程 I/O 子模块 |
| 供电 | 24VDC 直流供电 |
| 工作温度 | -20℃ ~ +60℃，机柜 IP20 安装，可用于防爆 Zone2 区域 |
| 组态工具 | 固件 V7 以下：ELOP‑II Factory；V7 及以上：SILworX |
| 安装方式 | DIN 导轨卡扣式安装 |
| 硬件版本 | 主流 HW‑REV.02；固件版本 V10.42/V6.28 为现场存量常见版本 |
| 产品状态 | 原厂已停产，Last‑time‑buy 关闭；市面流通拆机检测件，少量剩余库存件 |
| 版本区分 | F35‑011（982200416）、F35‑012 硬件不同，程序固件不可直接互刷替换 |
产品介绍

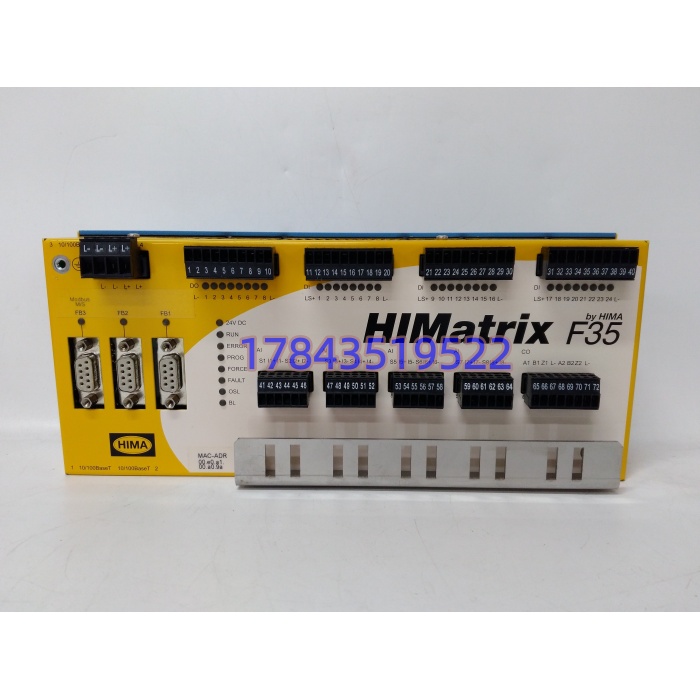

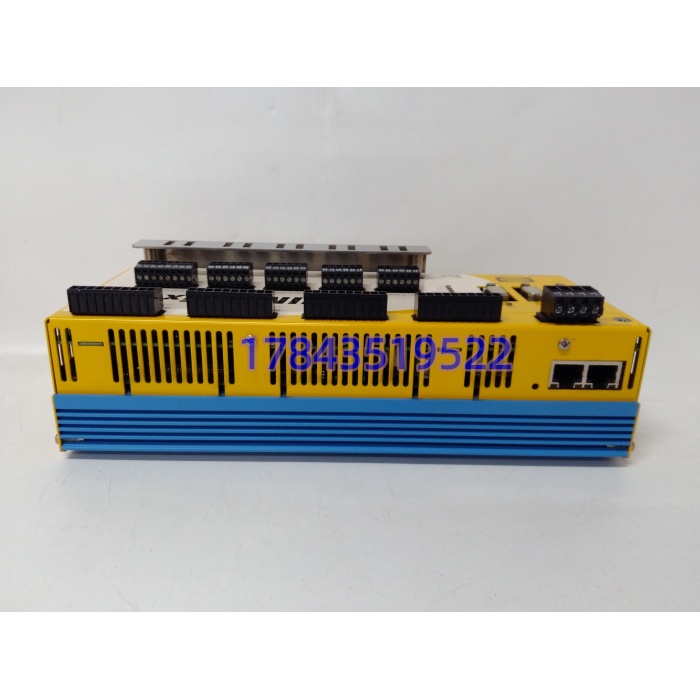

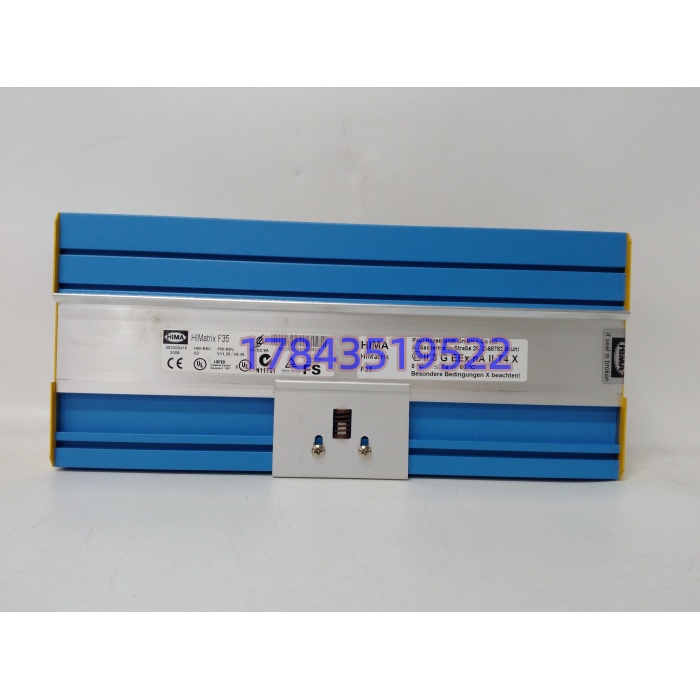

F35（982200416）是 HIMA HIMatrix 系列一体化安全控制器，CPU、I/O、交换机全部集成在一台整机，不需要额外配置 CPU 机架，DIN 导轨直接装在现场控制柜，既可以集中部署，也可以做分布式远程安全站，大量用在中小型 SIS、火气系统。整机 TMR 三取二架构，每个 I/O 通道自带在线诊断，通道故障自动报故障，输出强制导向安全态，避免拒动作或者误联锁。
坦白讲，这款机器坑点集中在固件和组态软件匹配。固件版本低于 V7 只能用 ELOP‑II，升级 V7 之后就只能 SILworX，旧工程不能直接打开。硬件 F35‑011 和 F35‑012 外观接近，但是内部资源不同，不能直接盲替换。整机不支持热插拔，24V 断电就整机停机。现在化工、油气大量存量装置还在跑这款控制器，原厂不再生产，基本依靠拆机备件做替换。采购备件不光核对 982200416 部件号，还要核对硬件修订、固件版本，否则旧工程无法下装。
应用场景与行业案例
痛点切入：F35 整机故障，本站全部安全联锁失效；备件固件版本和现有工程不兼容，程序无法下载；拿 F35‑012 直接替换 011，I/O 资源不匹配逻辑出错；更换整机忘记备份源程序，没有源程序无法下装。
典型场景
- 化工中小型装置 SIS：反应器、罐区 ESD 紧急停车联锁。
- 油气场站、压缩机厂房：火气系统、压缩机安全保护。
- 机械重载设备：大型机组急停、超速、工艺安全保护（PL e 等级）。
- 海上平台、防爆 Zone‑2 区域：分布式远程安全控制站。
真实案例：我现场处理过一套化工厂罐区火气 SIS，F35（982200416）整机 FAULT 红灯常亮，本控制器下全部火气测点失效。备件选用同硬件版本拆机整机，提前导出原工程完整源程序，核对固件版本匹配，整机断电更换，下装安全程序，全部 I/O 点做信号校验，确认联锁动作逻辑正确，80 分钟恢复整套火气保护。说实话，SIS 整机备件，没有源程序的情况下，备件几乎无法投用，现场一定要做好工程备份
