描述
产品深度介绍

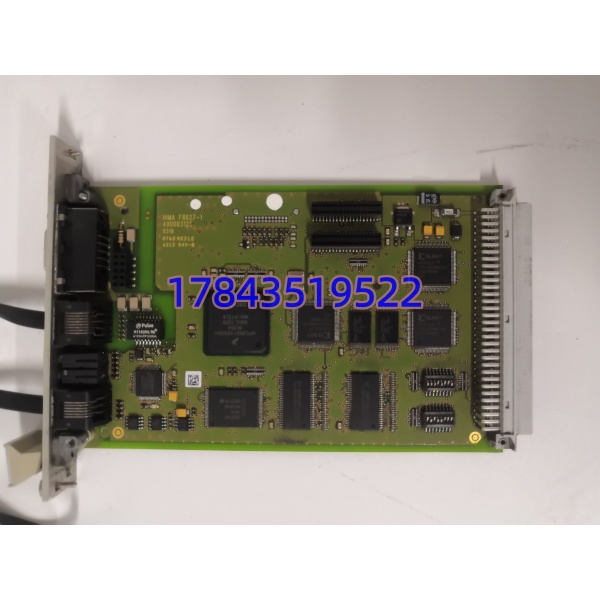

F8627X 是 HIMA H41q/H51q 安全仪表系统专用以太网通讯卡件，依托背板 HSR 冗余总线与系统主控制器完成数据交互，承担机组安全系统对外数据互通的核心链路。模块独立搭载专用通信处理芯片，不占用安全 CPU 运算资源，保障联锁逻辑运算不受网络通讯负载影响。

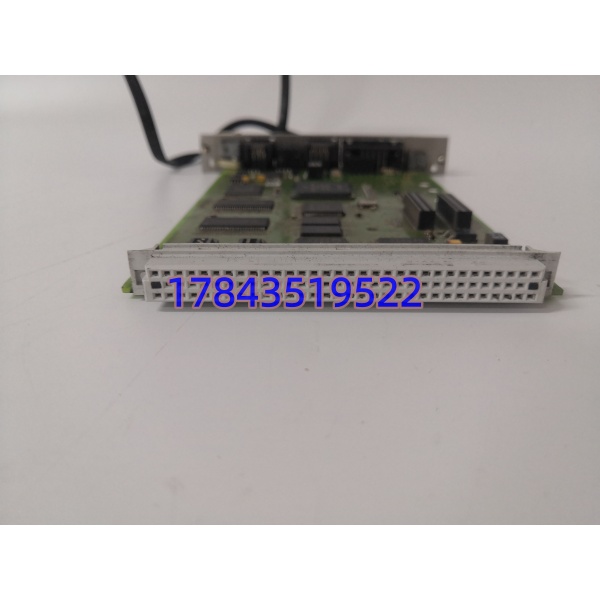

硬件集成独立安全校验电路，所有对外传输数据自带 CRC 校验，单网口链路故障可自动切换冗余总线通道，不会触发安全停机；配套 ELOP II 软件可通过该模块完成程序下装、在线诊断、SOE 事件读取，同时支持与 DCS、SCADA 上位机建立 Modbus TCP 数据对接。卡件为标准欧式笼式结构，现场故障可在线插拔更换，无需整机断电，适配石化、电力长周期连续生产安全系统运维替换。
应用场景与行业案例
工程痛点HIMA 老款 H41q/H51q 安全系统原厂 F8627X 已停止生产，海外订货周期 10~14 周。通讯模块网口芯片老化、链路中断后，中控无法读取机组联锁状态、无法在线下装程序，工艺故障无法远程排查；关键装置只能维持手动监控，存在安全联锁失控风险，常备现货通讯卡可大幅缩短抢修停机时长。
典型应用场景
- 石油炼化 – 加氢、重整装置 SIS 安全系统配套 H51q 四重冗余控制器，通过 F8627X 对接催化装置 DCS，传输高低压联锁、紧急停车 ESD 信号，同时支持现场 ELOP II 在线调试程序。
- 火电发电厂 – 锅炉炉膛安全监控 FSSS接入锅炉燃烧安全系统，将火焰检测、压力超高联锁数据上传电厂上位 SCADA，远程调取 SOE 故障事件记录。
- 煤化工装置 – 气化炉、合成气机组 ESD 系统多机组分布式组网场景，单块 F8627X 最多对接 64 个现场安全子站，HSR 冗余总线保障断网不触发跳车。
- 油气长输管道 – 站场安全联锁系统野外场站恶劣温湿度环境，宽温运行规格适配户外机柜，以太网远程监控阀门、压缩机安全状态。
- 精细化工 – 反应釜防爆安全控制系统满足 SIL3 防爆工艺标准，模块通讯校验机制防止信号篡改、误下发停车指令。
真实工程案例今年年初，华北某煤制烯烃厂区 H51q 安全系统 F8627X 网口通讯故障，中控完全收不到气化炉联锁实时数据，运维人员只能现场就地查看仪表，无法远程排查工艺波动。原厂反馈无现货，德国调货周期 12 周，气化炉装置不能长期脱离远程监控。采购紧急调取库存全新 F8627X，工程师在线热插拔更换，重新配置 DIP 站点拨码后，以太网通讯即刻恢复，Modbus TCP 数据、ELOP 调试通道全部正常。项目后期采购 2 块同型号卡件作为机架备用，规避停产备件长期缺货带来的安全隐患。
SOP 质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装、机身序列号，匹配出厂装箱清单
- 防伪核验：HIMA 原厂物料系统核验生产批次，确认正规原厂货源
- 外观全检：电路板无腐蚀、金手指无氧化、无重焊维修痕迹，面板 LED 指示灯完好
- 附件核对：配套固定卡扣、拨码说明贴纸、原厂硬件手册齐全
2. 上机功能测试

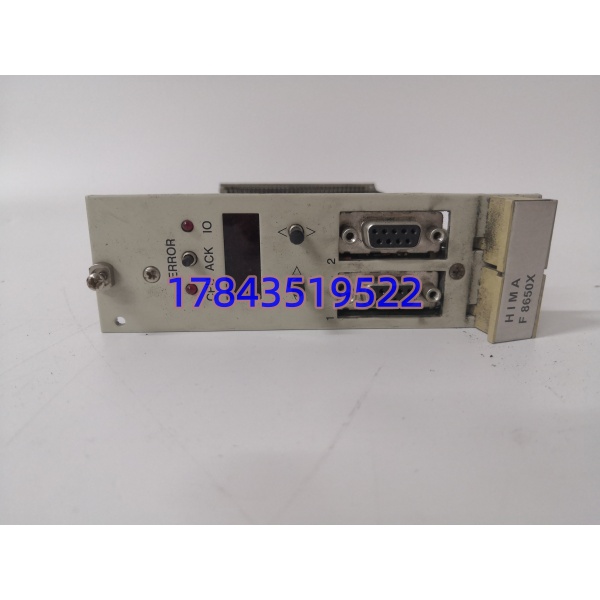

- 测试机架：完整 HIMA H51q 标准测试机架，搭载 F8650X 主控制器搭建仿真系统

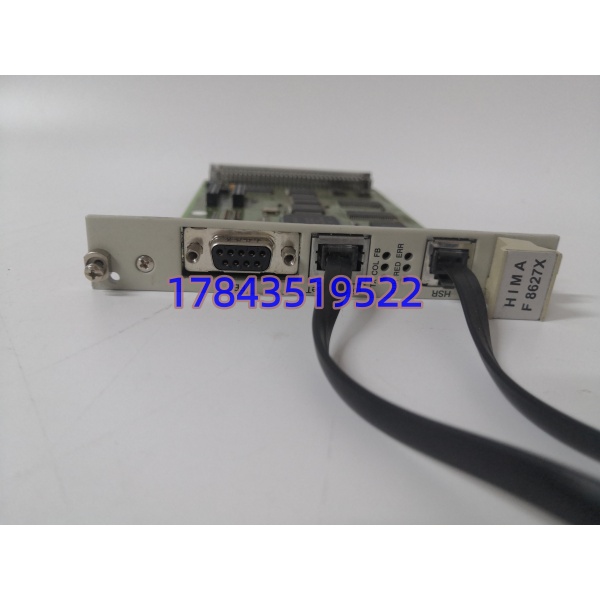

- 通电自检：接入背板 5V 供电，核查 6 路诊断 LED 运行状态
- HSR 冗余总线测试：双通道冗余通讯遍历，验证链路故障自动切换功能
- 以太网全功能测试：接入交换机，ELOP II 软件完成程序上传下载，Modbus TCP 模拟上位机数据交互
- 连续老化测试：不间断通电 24 小时，记录电路板温升，无通讯断连、数据丢包现象
- 出具纸质检测报告，同步提供测试视频、通讯数据截图供客户核验
3. 电气参数检测
- 绝缘电阻：500V 摇表检测网口、总线端子与背板地绝缘，阻值＞10 MΩ
- 回路导通校验：逐路 RJ45、RJ12 接口校验线路导通稳定性
- 抗干扰测试：模拟变频器工业电磁干扰输入，验证通讯数据无失真
4. 固件与硬件配置核验
- 读取板卡硬件版本号，记录适配 BS41q/51q 操作系统版本区间
- 拍照留存板卡丝印、机身序列号，归档留存完整检测档案
5. 终检防静电包装
- 质检人员签字确认全部测试项合格
- 独立防静电真空袋密封，外层加厚气泡膜缓冲防护
- 外包装粘贴 QC 合格标签，标注检测日期、完整型号
