产品深度介绍

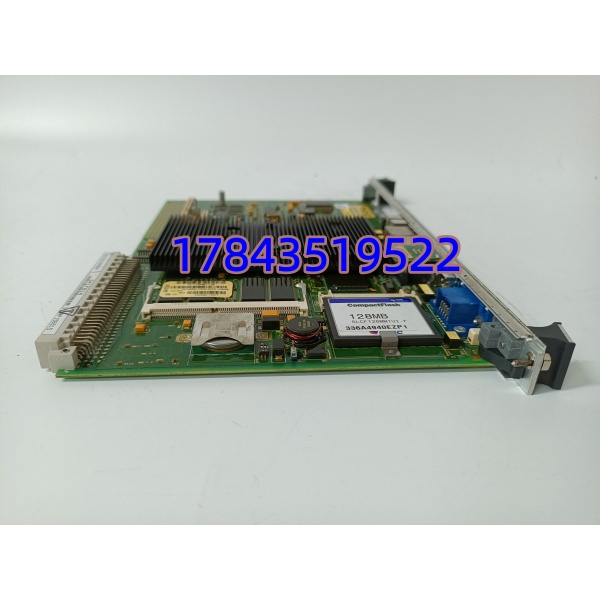

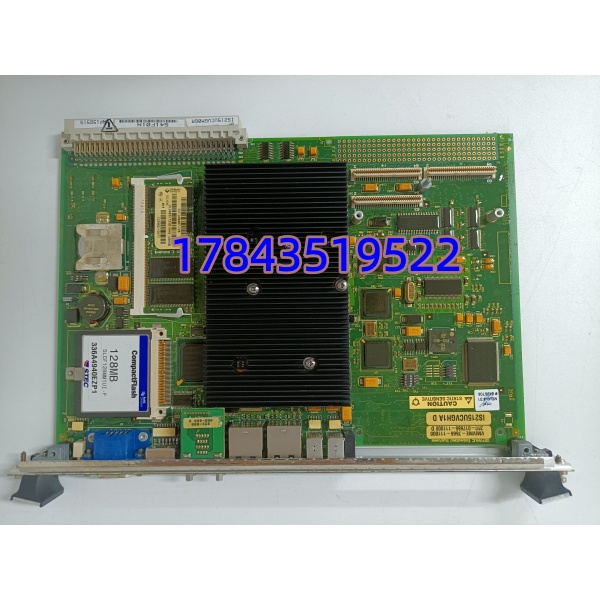

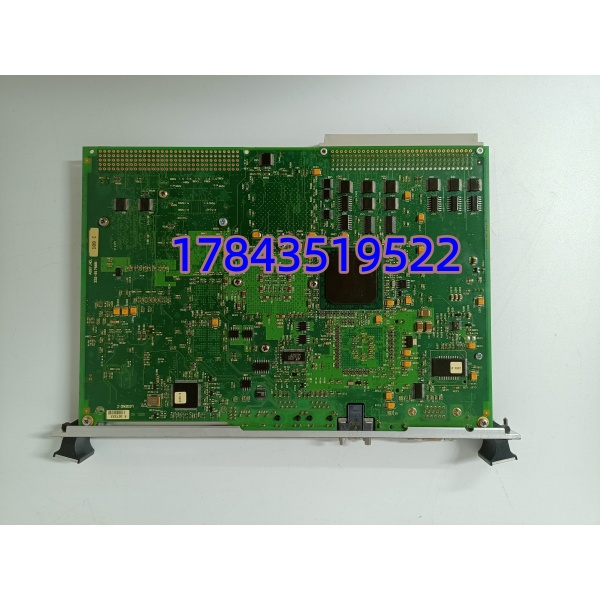

IS215UCVGM06A、IS215UCVGH1A 为 GE Mark VIe 系统 UCVG 控制器成套面板组件，内部搭载 VMIVME-7666-111000 VME 工业计算机主板，三者组合构成整套涡轮机组核心运算单元，广泛配套火电、燃气轮机、联合循环电站主控机柜使用。VMIVME-7666-111000 是底层运算载体，搭载 Intel 低功耗处理器、QNX 实时操作系统，负责执行机组调速、温度闭环、ETS 遮断保护、时序逻辑等实时算法；IS215UCVGM06A、IS215UCVGH1A 为配套前层面板，集成网口、串口、复位按键、状态指示灯、外设接口，二者接口通道数量存在区分，适配单冗余与三重冗余两种现场架构。整套控制器支持 VME64 背板总线，可搭配全系列 IS200 I/O 卡件实现信号采集输出，硬件支持三卡 2oo3 容错冗余，单块控制器故障不中断机组控制，满足电站连续运行高可靠要求，整机喷涂三防绝缘漆，适配机房粉尘、电磁干扰强的工业环境。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 成套组成 | VMIVME-7666-111000（主板）+ IS215UCVGM06A / IS215UCVGH1A（前面板） |
| 处理器 | Intel Celeron 650MHz 低功耗工业级 CPU |
| 内存存储 | 128MB SDRAM 运行内存 + 128MB Flash 程序存储 |
| 操作系统 | QNX 实时多任务操作系统 |
| 背板总线 | VME64 32bit/33MHz，DMA 高速数据交互 |
| 以太网接口 | 双路 10/100Mbps RJ45，支持 Modbus TCP、SafetyNET、DNP3 |
| 串行通讯 | UCVGM06A：1 路 RS232/485 切换；UCVGH1A：双独立 RS485 冗余串口 |
| 安装规格 | 6U 标准 VME 单槽位竖向卡扣安装 |
| 供电来源 | VME 背板 5V、±12V 直流供电 |
| 工作温度 | 0 ℃ ~ +70 ℃，宽温工业级 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 整机功耗 | 约 12 W |
| 冗余架构 | 支持 TMR 三重 2oo3 硬件表决冗余 |
| 配套软件 | ToolboxST 组态、诊断、程序下载工具 |
| 状态指示 | 网口收发灯、运行 RUN、故障 FAULT、通讯 COMM 多路 LED |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装、主板与面板独立序列号，可提供原厂出库单据核验
- 防伪识别：VMIVME 主板、UCV 面板均带激光刻印完整型号编码，支持原厂渠道核验出厂批次
- 外观检查：主板电路板无腐蚀、无维修补焊、电容无鼓包、金手指无氧化磨损；面板接口无磕碰裂纹，三防漆完整无脱落
- 附件核对：原厂防静电密封袋、出厂质检标签完整留存
2. 上机功能仿真测试测试机架：GE Mark VIe 标准 32 槽 VME 仿真机柜、配套 I/O 卡件、双路以太网交换机、ToolboxST 上位机测试内容：
- 整套控制器通电自检，记录面板全部 LED 启停状态
- 完整下载大型机组测试工程，连续 24 小时逻辑运算无报错、无死机重启
- 双以太网、串口同步通讯压力测试，长时间收发数据无丢包、无超时
- 模拟单台控制器故障，验证 TMR 三重冗余表决切换平稳，无联锁误跳
- 高低温循环老化，监测整机温升稳定，通讯时序无偏移测试产出：完整纸质测试报告，附带整机实拍照片、逻辑运行日志、通讯波形记录，可随货发送客户
3. 电气安全参数检测
- 500V 摇表绝缘电阻测试，主板对地阻值＞10 MΩ
- VME 背板供电回路接地连续性导通检测
- 通讯通道与背板低压耐压测试，无击穿、无漏电
4. 固件与硬件版本验证
- 读取 VMIVME 主板固化固件版本、面板硬件版本，标注双版本存档
- 主板、前面板完整型号、序列号拍照留存，方便客户现场核对匹配
- 备份出厂默认通讯参数、冗余表决配置参数
5. 终检打包出库
- 质检人员签字确认整套组件合格
- 主板、面板分别独立防静电真空袋密封
- 双层气泡膜缓冲包裹，硬质防静电纸箱整体封装
- 粘贴 QC 合格标签，标注检测日期、两套整机序列号
