描述
产品详情

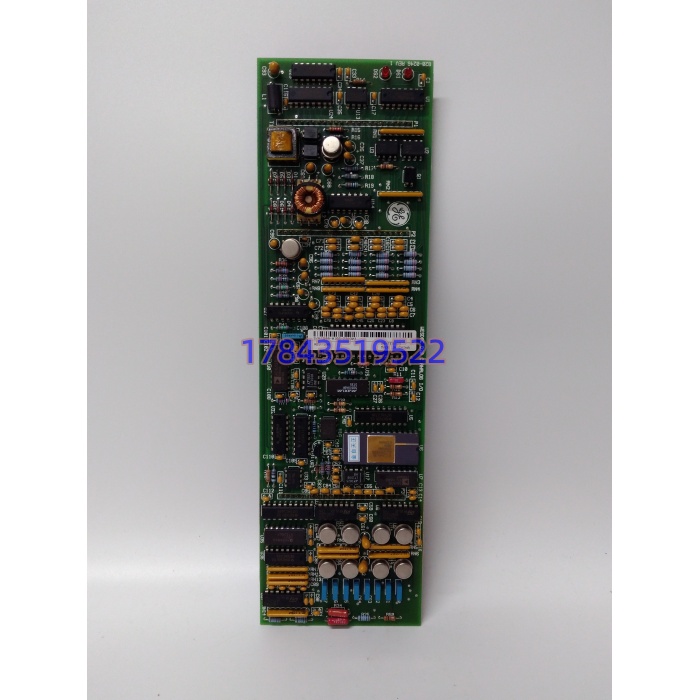

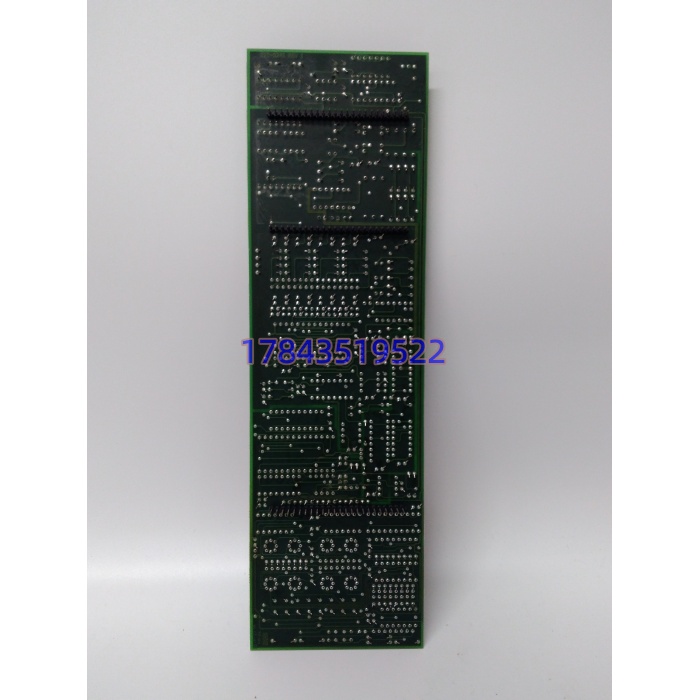

・型号：WESDAC D20 C，物料编码 504‑0002‑13・品牌：GE Vernova・系列：D20 / D200 RTU 远动系统
规格参数
- 硬件形态：Eurocard 长插卡，逻辑板 + 分离式接线底板组合结构，底板负责全部现场接线接入GE Vernova
- I/O 配置：16 路光电隔离数字输入；8 路 Form‑C 继电器控制输出；可配置模拟输入输出通道，SOE 分辨率 1msGE Vernova
- 系统总线：D.20 Link 专有现场总线，对接 D20ME/D20ME‑II 主处理器
- 存储：板载 NVRAM，板载备份电池保存组态、SOE 事件记录
- 通讯协议：依赖 D20 主控，支持 DNP3.0、IEC‑101、Modbus‑RTU 等远动协议
- 供电：由 D20 机箱背板供电，整机功耗需核对原厂手册
- 工作温度：‑40℃ ~ +70℃，变电站控制柜内安装
- 存储温度：‑40℃ ~ +85℃
- 防护等级：IP20
- 配套硬件：必须搭配 WESTERM D20‑C 接线底板，接入 D20 系列机箱，不可脱离整套系统独立工作GE Vernova
- 生命周期状态：原厂已停产，存在第三方兼容改造件 NTX‑U20/CD，无原厂全新订货渠道
- 选型提示：逻辑板与接线底板版本必须匹配；不同硬件版本固件不能直接混用，订货核对完整物料号。
产品介绍
WESDAC D20‑C 是 D20 RTU 系统的组合 I/O 逻辑板，上层做信号处理、逻辑判断、总线交互，下层 WESTERM D20‑C 底板承接全部现场二次接线，二者成对配套使用。采集断路器、隔离开关位置、电压电流模拟量，执行调度下发的遥控分合指令，把数据通过 D.20 Link 总线上交给 D20ME 主处理器，完成变电站远动 SCADA 功能GE Vernova。
坦白讲，国内大量老旧变电站、油气阀室还在运行 D20 这套 RTU。整套更换新一代远动装置，需要重新敷设二次接线、重新做远动对点、调度联调，停电 / 停运窗口很难争取。很多电力、油气 MRO 会储备 D20‑C 备件。我在现场看到，该板高发故障集中在板载备份电池亏电造成配置丢失、继电器触点老化、D.20 Link 总线接口芯片浪涌损坏、底板接线端子氧化接触不良。
应用场景与行业案例
痛点切入：D20‑C 故障会造成该模块下全部遥信、遥测、遥控点失效，对应间隔数据不上送调度，遥控无法执行，属于远动系统降级，按电力规范需要限期消缺。变电站柜内温变、雷电浪涌会加速电池、继电器器件老化。
典型场景：
- 电力变电站行业：110kV 及以下存量变电站 D20 RTU 远动屏，间隔层遥信遥测遥控采集，原有二次接线绑定 WESTERM D20‑C 底板。
- 油气管道行业：输油输气管道阀室、泵站远程 RTU，采集压力、阀门状态，执行远方截断控制。
- 水务行业：水厂、泵站远程 SCADA 站点，实现泵阀远方监控。
真实案例：我在现场遇到过，南方某 110kV 老变电站，WESDAC D20‑C 板载备份电池耗尽，模块组态全部丢失，该间隔所有遥信变位、遥测数据全部不上送调度，遥控命令无法执行。现场处于降级运行，没有匹配成套备件，调货 6 天才拿到逻辑板 + 配套接线底板，重新下装组态，和调度完成对点核对后，远动功能恢复。之后仪表班组把该型号纳入 MRO 备件清单，定期检查全部 D20 系列板卡备份电池状态。
