描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 机箱槽位 | 9 槽标准 VME 机箱（支持多处理器） |
| 处理器 | 最多 4 块 D20ME/D20ME II 主处理器（PowerPC 266MHz） |
| 总线标准 | VME64，32/64 位地址，最大 80MB/s 传输率 |
| 通信接口 | 2× 以太网（10/100Mbps）；49×RS-232/RS-485 串口 |
| I/O 扩展 | 4×D.20 端口，单端口支持 31 个 I/O 外设 |
| 电源配置 | 支持多电源冗余（AC 100-240V，50/60Hz） |
| 工作温度 | 0°C ~ +55°C（工业级） |
| 尺寸 | 19 英寸机架，5U 高度（约 222.5mm） |
| 重量 | 约 15kg（空机箱） |
| 核心特性 | 多处理器冗余、实时数据库、电网协议兼容 |
产品深度介绍

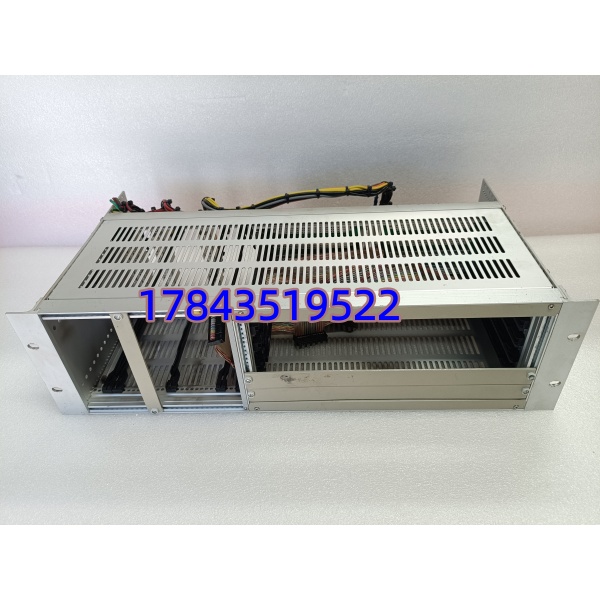

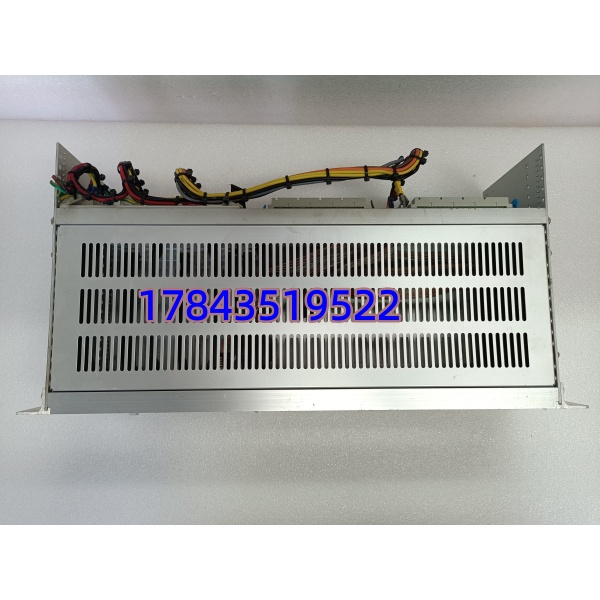

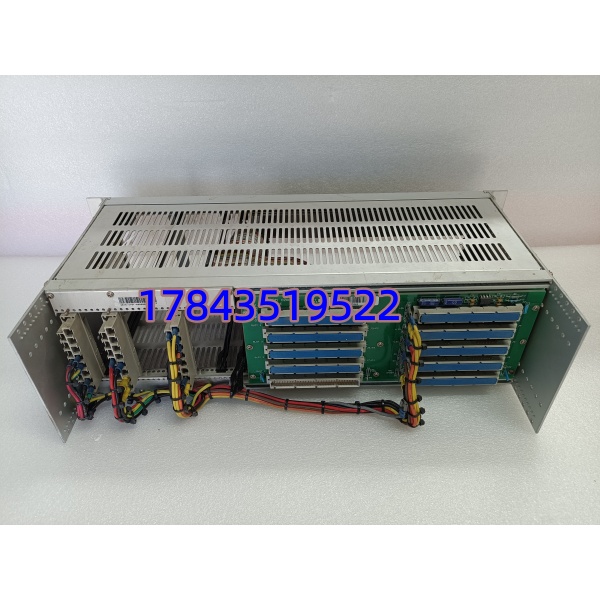

GE WESCOM D200 VME 是面向变电站自动化与电网监控的 VME 总线机架系统，属于 GE WESCOM D20 系列高端平台，采用 9 槽位 VME 机箱架构，支持多 D20 处理器并行工作，构建高可靠冗余控制系统。
系统集成双以太网与海量串口，可接入大量智能电子设备（IED）与 SCADA 系统，实现电网数据采集、远程监控与保护控制。硬件采用工业级加固设计，宽温运行，具备抗电磁干扰能力，适配电力变电站、能源调度中心等关键场景。目前仍是大量存量电网自动化系统的核心备件，用于老旧设备维护与升级替换。
质量透明化检测流程
- 入库验收：核对原厂序列号与装箱单，查验 WESCOM 防伪标识；机箱无变形、划痕，背板金手指无氧化；附件齐全（说明书、合格证）。
- 上机测试：接入标准 VME 测试机架，通电自检；测试处理器通信、双以太网切换、串口收发；24 小时满载运行监测温升，出具测试报告并可提供视频。
- 电气测试：绝缘电阻 > 10MΩ；接地连续性测试；冗余电源切换测试；Fluke 115 实测功耗合规。
- 配置验证：读取 D20 处理器固件版本，记录默认拨码配置。
- 终检包装：质检员签字、贴 QC 合格标签；机箱防尘袋密封 + 气泡膜 + 硬纸箱防护。
技术避坑指南
1. 处理器固件不兼容
- 问题：新 D20 处理器固件版本过高，与旧机箱 / 串口模块协议不匹配，通讯中断。
- 避坑：更换前记录原固件版本，采购时明确版本范围；必要时降级固件。
- 案例：现场换新处理器后 SCADA 通讯失败，降级固件至 V4.2 后恢复。
2. 串口接线与终端电阻错误
- 问题：RS-485 串口正负极接反，或总线终端电阻未开启，导致数据乱码。
- 避坑：严格对照接线图；总线首尾两端开启 120Ω 终端电阻，中间节点关闭。
3. 电源冗余配置不当
- 问题：双电源未同步配置，单电源故障时无法自动切换，系统宕机。
- 避坑：配置冗余电源时同步参数，测试切换功能，确保无断点。
4. 机箱接地不良
- 问题：机箱接地不可靠，强电磁干扰下出现数据漂移、模块误动作。
- 避坑：机箱单独接地，接地电阻 < 4Ω；远离高压电缆，屏蔽层单端接地。
5. 静电损坏处理器
- 问题：干燥环境徒手插拔模块，静电击穿处理器芯片。
- 避坑：全程防静电手环与防静电垫，模块存放于防静电包装。
